Hyundai Tucson: Процедуры ремонта кузова/задней двери
Замена обшивки двери
|
•
|
Поддевая плоской отверткой, оберните ее
защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы
предотвратить повреждение.
|
|
•
|
Наденьте перчатки, чтобы защитить руки.
|
|
|
1.
|
Используя отвертку или съемник, снимите внутреннюю крышку треугольника (A).
|
|
2.
|
Ослабив крепежный винт, снимите дверцу внутри корпуса ручки (B).
|
|
3.
|
Ослабьте крепежные винты, затем снимите обивку двери (А).
|
|
4.
|
Нажмите на стопорный штифт (А), отсоедините разъем электрического стеклоподъемника (В).
|
|
5.
|
Установите в порядке, обратном снятию.
|
•
|
Убедитесь, что разъемы подсоединены правильно и каждый стержень надежно подсоединен.
|
|
•
|
Убедитесь, что дверь правильно запирается/разблокируется и открывается/закрывается.
|
|
•
|
Замените поврежденные клипсы.
|
|
|
Замена внутренней ручки
|
2.
|
Снимите дверной экран (А).
|
|
3.
|
Ослабив крепежные винты, снимите внутреннюю ручку (А).
|
|
4.
|
Отсоедините трос внутренней ручки (B).
|
|
5.
|
Установите в порядке, обратном снятию.
|
•
|
Убедитесь, что дверь правильно запирается/разблокируется и открывается/закрывается.
|
|
|
Замена стекла
|
1.
|
Снимите следующие детали.
|
С.
|
Уплотнитель дверного ремня
|
|
Д.
|
Накладка на молдинг дельты двери
|
|
|
2.
|
Ослабив гайки крепления, снимите задний швеллер (А).
Момент затяжки :
6,9 ~ 10,8 Н·м (0,7 ~ 1,1 кгс·м 5,1 ~ 8,0 фунт-фут)
|
|
|
3.
|
Удалите отверстие для заглушки крепления стекла.
|
•
|
С помощью дверного выключателя совместите монтажное отверстие с отверстием на стекле дверцы.
|
|
•
|
Если это невозможно, выровняйте отверстие вручную после снятия двигателя.
|
|
•
|
Будьте осторожны, чтобы не уронить стекло и не поцарапать его поверхность.
|
|
|
|
4.
|
Осторожно отрегулируйте стекло (B), пока не увидите болты,
затем ослабьте их. Отделить стекло от стеклопакета и осторожно
вытяните стекло через оконную щель.
Момент затяжки :
6,9 ~ 10,8 Н·м (0,7 ~ 1,1 кгс·м 5,1 ~ 8,0 фунт-фут)
|
|
|
5.
|
Устанавливайте в порядке, обратном снятию.
|
А.
|
Сверните стекло вверх вниз, чтобы увидеть, свободно ли оно двигается без заеданий.
|
|
Б.
|
При необходимости отрегулируйте положение стекла.
|
|
С.
|
Убедитесь, что дверь правильно запирается/разблокируется и открывается/закрывается.
|
|
Д.
|
Замените поврежденные клипсы
|
|
Замена динамика
|
2.
|
Отсоедините разъем динамика (А).
|
|
3.
|
Ослабив крепежные винты, снимите динамик (B).
|
|
4.
|
Установите в порядке, обратном снятию.
|
•
|
Используйте винты для листового металла, чтобы закрепить динамик.
|
|
•
|
Убедитесь, что дверь правильно запирается/разблокируется и открывается/закрывается.
|
|
•
|
Убедитесь, что разъем подключен правильно.
|
|
|
Замена электродвигателя стеклоподъемника
|
2.
|
Снимите дверной экран.
|
|
3.
|
Отсоедините разъем (А)
|
|
4.
|
Ослабив крепежные винты, снимите электродвигатель стеклоподъемника (В).
|
|
5.
|
Установите в порядке, обратном снятию.
|
•
|
Смазку следует наносить на места, где есть вращающиеся части и пружины.
|
|
•
|
Покатайте стекло вверх и вниз, чтобы убедиться, что оно движется свободно и не заедает.
|
|
•
|
Убедитесь, что дверь правильно запирается/разблокируется и открывается/закрывается.
|
|
|
Замена внешней ручки
|
1.
|
Отсоедините крышку, ослабьте болт крепления.
|
|
2.
|
Снимите крышку ручки (А).
Момент затяжки :
6,9 ~ 10,8 Н·м (0,7 ~ 1,1 кгс·м, 5,1 ~ 8,0 фунт-фут)
|
|
|
3.
|
Снимите внешнюю ручку (А), сдвинув ее назад.
|
|
4.
|
Установите в порядке, обратном снятию.
|
•
|
Покатайте стекло вверх и вниз, чтобы убедиться, что оно движется свободно и не заедает.
|
|
•
|
Убедитесь, что дверь правильно запирается/разблокируется и открывается/закрывается.
|
|
|
Замена дверного модуля в сборе
|
1.
|
Снимите следующие детали.
|
|
2.
|
Ослабьте крепежный винт (А).
|
|
3.
|
Ослабив гайки крепления, снимите задний швеллер (А).
Момент затяжки :
6,9 ~ 10,8 Н·м (0,7 ~ 1,1 кгс·м, 5,1 ~ 8,0 фунт-фут)
|
|
|
4.
|
Ослабьте болты крепления дверного модуля и винты крепления защелки.
|
|
5.
|
Снимите дверной модуль (А).
Момент затяжки :
6,9 ~ 10,8 Н·м (0,7 ~ 1,1 кгс·м, 5,1 ~ 8,0 фунт-фут)
|
|
|
6.
|
Отсоедините разъем (А) и разъем электродвигателя стеклоподъемника (В).
|
|
7.
|
Снимите зажим крепления проводки.
|
|
8.
|
Установите в порядке, обратном снятию.
|
•
|
Смазку следует наносить на места, где есть вращающиеся части и пружины.
|
|
•
|
Покатайте стекло вверх и вниз, чтобы убедиться, что оно движется свободно и не заедает.
|
|
•
|
Убедитесь, что дверь правильно запирается/разблокируется и открывается/закрывается.
|
|
|
Регулировка стекла
|
•
|
Проверьте направляющие стекла на наличие повреждений или износа и при необходимости замените их.
|
|
|
1.
|
Снимите обивку задней двери.
|
|
2.
|
Снимите дверной экран.
|
|
3.
|
Осторожно отрегулируйте стекло (A), пока не увидите болт,
затем ослабьте их. Отделить стекло от стеклопакета и осторожно
вытяните стекло через оконную щель.
|
|
4.
|
Убедитесь, что стекло движется плавно.
|
|
5.
|
Полностью поднимите стекло и проверьте наличие зазоров.
Убедитесь, что стекло равномерно соприкасается со стеклоходом.
|
Регулировка дверной защелки
Убедитесь, что дверь надежно защелкивается, не хлопая ею. Если
необходимо отрегулировать ответную планку (A): Гайки ответной части зафиксированы.
ударник можно точно отрегулировать вверх или вниз, внутрь или наружу.
|
1.
|
Ослабьте винты (B) ровно настолько, чтобы защелка сдвинулась.
Момент затяжки (В):
8,8 ~ 13,7 Н·м (0,9 ~ 1,4 кгс·м, 6,5 ~ 10,1 фунт-фут)
|
|
|
2.
|
Убедитесь, что разъемы подсоединены правильно и каждый стержень надежно подсоединен.
|
|
3.
|
Убедитесь, что дверь правильно запирается/разблокируется и открывается/закрывается.
|
Регулировка положения двери
|
•
|
После установки двери проверьте прилегание заподлицо с
кузов, затем проверьте равные зазоры между передней, задней и нижней частями,
кромки дверей и кузов. Убедитесь, что края двери и кузова
параллельно. Перед регулировкой замените крепежные болты.
|
|
|
1.
|
При регулировке дверей поставьте автомобиль на твердую ровную поверхность.
|
|
2.
|
Убедитесь, что края двери и корпуса параллельны.
|
|
3.
|

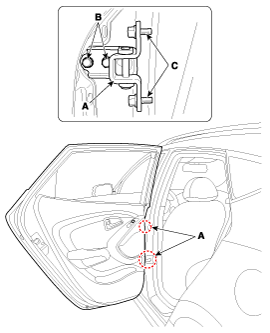

Отрегулируйте на петлях (A):
|
А.
|
Слегка ослабьте болты крепления дверцы и перемещайте дверцу ВНУТРИ или НАРУЖУ, пока она не окажется заподлицо с кузовом.
|
|
Б.
|
Слегка ослабьте болты крепления петли и переместите дверь НАЗАД или ВПЕРЕД, ВВЕРХ или ВНИЗ, чтобы выровнять зазоры.
|
|
С.
|
Поместите хозяйственное полотенце на домкрат, чтобы не повредить дверь при регулировке двери.
|
Момент затяжки :
(Б):
34,3 ~ 41,2 Н·м (3,5 ~ 4,2 кгс·м, 25,3 ~ 30,4 фунт-фут)
(С):
9,8 ~ 19,6 Н·м (1,0 ~ 2,0 кгс·м, 7,2 ~ 14,5 фунт-фут)
|
|
|
4.
|
Смажьте шарнирные части указанных петель.
|
|
5.
|
Проверьте наличие утечек воды.
|
Компоненты
1. Дверь внутри корпуса ручки 2. Обивка двери3. Внутренний уплотнитель дверного ремня4. Дверной экран5. Дверной модуль6. Дверная панель7. Внутренняя крышка дельты двери8. Дверной ремень снаружи уплотнителя9. Дельта двери...
