Процедуры ремонта задней двери

Замена

Замена обшивки задней двери

Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение. Наденьте перчатки, чтобы защитить руки. Убедитесь, что дверь багажного отделения правильно запирается/отпирается и открывается/закрывается.

1. 1

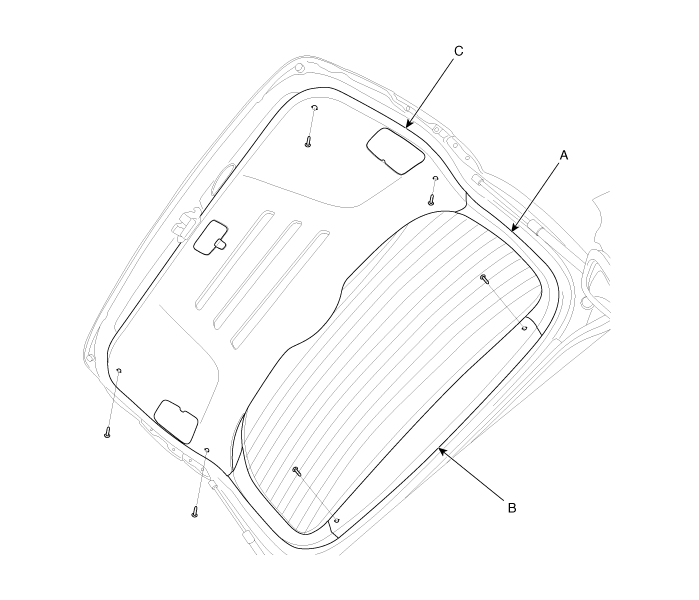

   Снимите верхнюю обшивку (В).
2. 2
   Ослабив крепежные винты, снимите обшивку задней двери (С) и боковую обивку (А).
3. 3
   Установите в порядке, обратном снятию.

   Замените и поврежденные клипсы. Убедитесь, что открывается надежно



4. 4
   Снимите обшивку задней двери.
5. 5
   Ослабив крепежные болты, снимите узел защелки (А).

   Момент затяжки : 6,9 ~ 10,8 Н·м



6. 6
   Установите в порядке, обратном снятию.

   Убедитесь, что задняя дверь открывается правильно.

Замена защелки задней двери Замена подъемника задней двери

Следите за тем, чтобы не закрылась задняя дверь при извлечении жизни.

1. 1
   С помощью отвертки (А) слегка приподнимите фиксатор гнезда (В). на обоих концах подъемника (D), а затем снимите подъемник с кронштейн (С).



2. 2
   Вставьте гнездо подъемника в кронштейн для установки.

   Убедитесь, что дверь багажного отделения правильно запирается/отпирается и открывается/закрывается.

Замена уплотнителя задней двери

Не наносите герметик на корпус.

1. 1
   Снимите уплотнитель задней двери (A).



2. 2
   Установите в порядке, обратном снятию.

   Установите уплотнитель, выровняв его по линии галопа (B).

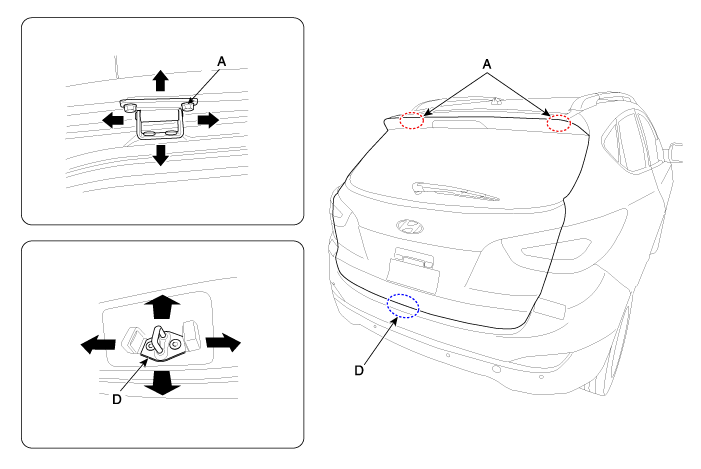

Корректирование

1. 1
   Убедитесь, что края двери и корпуса параллельны.
2. 2
   Ослабив крепежный болт петли задней двери (А), отрегулируйте заднюю дверь, перемещая ее вверх или вниз, вправо или влево.
3. 3
   Отрегулируйте фиксатор (D), перемещая его вверх или вниз, вправо или влево.
4. 4
   Убедитесь, что крышка багажника работает и надежно закрывается.
