Hyundai Tucson: Процедуры ремонта экстерьера/передней двери

Hyundai Tucson (LM) 2010-2015 Руководство по ремонту / Кузов (внутри и снаружи) / Внешний вид / Процедуры ремонта передней двери

Замена
Замена обивки передней двери
•
Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
1.

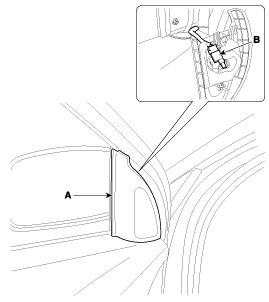

С помощью отвертки или съемника снимите внутреннюю крышку квадранта (А).
2.
Отсоедините разъем высокочастотного динамика (B).

3.

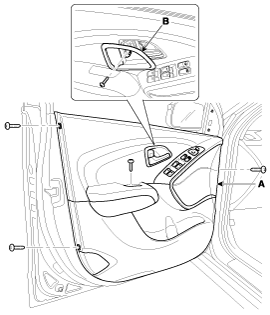

Ослабив крепежные винты, снимите дверцу внутри корпуса ручки (B).
4.
Ослабив крепежные винты, снимите обивку двери (А).

5.

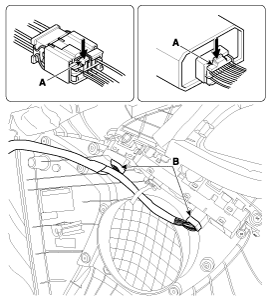

Нажмите на стопорный штифт (А), отсоедините разъемы (В).

6.
Установите в порядке, обратном снятию.
•
Убедитесь, что разъемы подсоединены правильно и каждый стержень надежно подсоединен.
•
Убедитесь, что дверь правильно запирается/разблокируется и открывается/закрывается.
•
Замените и поврежденные клипсы.
Замена внутренней ручки
1.
Снимите обивку двери.
2.
Снимите дверной экран (А).
•
Замените поврежденный экран.

3.
Ослабив крепежные винты, снимите внутреннюю ручку (А).

4.
Отсоедините трос внутренней ручки (B).

5.
Установите в порядке, обратном снятию.
•
Убедитесь, что дверь правильно запирается/разблокируется и открывается/закрывается.
•
Замените поврежденные клипсы.
Замена стекла
1.
Снимите обивку передней двери.
2.
Снимите дверной экран.
3.
Удалите отверстие для заглушки крепления стекла.
•
Будьте осторожны, чтобы не упасть на стекло и не поцарапать стеклянную поверхность.
4.
Осторожно отрегулируйте стекло (B), пока не увидите болты, затем ослабьте их. Отделить стекло от стеклопакета и осторожно вытяните стекло через оконную щель.
Момент затяжки :
6,9 ~ 10,8 Н·м (0,7 ~ 1,1 кгс·м 5,1 ~ 8,0 фунт-фут)

5.
Установите в порядке, обратном снятию.
•
Покатайте стекло вверх и вниз, чтобы убедиться, что оно движется свободно и не заедает.
•
При необходимости отрегулируйте положение стекла.
•
Замените поврежденные клипсы.
•
Убедитесь, что дверь правильно запирается/разблокируется и открывается/закрывается.
Замена динамика
1.
Снимите обивку двери.
2.
Снимите дверной экран.
3.
Ослабив крепежные винты, снимите динамик (B).
4.
Отсоедините разъем динамика (А).

5.
Установите в порядке, обратном снятию.
•
Используйте винты для листового металла, чтобы закрепить динамик.
•
Замените поврежденные клипсы.
•
Убедитесь, что дверь правильно запирается/разблокируется и открывается/закрывается.
•
Убедитесь, что разъемы подсоединены правильно и каждый стержень надежно подсоединен.
Замена электродвигателя стеклоподъемника
1.
Снимите обивку двери.
2.
Снимите дверной экран.
3.
Отсоедините разъем (А), затем ослабьте крепежные винты.
4.
Снимите электродвигатель стеклоподъемника (В).

5.
Установите в порядке, обратном снятию.
•
Смазку следует наносить на места, где есть вращающиеся части и пружины.
•
Покатайте стекло вверх и вниз, чтобы убедиться, что оно движется свободно и не заедает.
•
Замените поврежденные клипсы.
•
Убедитесь, что дверь правильно запирается/разблокируется и открывается/закрывается.
Замена дверного модуля в сборе
1.
Снимите следующие детали:
А.
Обшивка передней двери
Б.
Дверной экран.
С.
Стекло
Д.
Внешняя ручка
2.
Ослабьте винт крепления основания внешней ручки (А).

3.
Отсоедините разъем внешней ручки (А).

4.
Ослабьте болты крепления модуля.
5.
Ослабьте гайки крепления защелки, снимите модуль (А).
Момент затяжки :
6,9 ~ 10,8 Н·м (0,7 ~ 1,1 кгс·м, 5,1 ~ 8,0 фунт-фут)

6.
Отсоедините разъем (А) и зажим.

7.
Установите в порядке, обратном снятию.
•
Область целых частей должна быть смазана достаточным количеством смазки.
•
Убедитесь, что разъемы подсоединены правильно и каждый стержень надежно подсоединен.
•
Убедитесь, что дверь правильно запирается/разблокируется и открывается/закрывается.
•
Замените поврежденные клипсы.
Замена внешней ручки
1.
Снимите крышку, ослабьте болт крепления.
2.
Снимите крышку внешней ручки (А).
Момент затяжки :
6,9 ~ 10,8 Н·м (0,7 ~ 1,1 кгс·м 5,1 ~ 8,0 фунт-фут)

3.
Снимите внешнюю ручку (А), сдвинув ее назад.

4.
Отсоедините разъем внешней ручки (А).

5.
Устанавливайте в порядке, обратном снятию.
•
Убедитесь, что дверь правильно запирается/разблокируется и открывается/закрывается.
Корректирование
Регулировка стекла
•
Проверьте направляющие стекла на наличие повреждений или износа и при необходимости замените их.
1.
Снимите обивку двери.
2.
Снимите дверной экран.
3.
Осторожно перемещайте стекло (А), пока не станут видны болты крепления стекла, затем ослабьте их.

4.
Убедитесь, что стекло движется плавно.
Регулировка дверной защелки
Убедитесь, что дверь надежно защелкивается, не хлопая ею. Если необходимо отрегулировать ответную планку (A): Гайки ответной части затянуты. ударник можно точно отрегулировать вверх или вниз, внутрь или наружу.
1.
Ослабьте винты (B) ровно настолько, чтобы защелка сдвинулась.
Момент затяжки (В):
8,8 ~ 13,7 Н·м (0,9 ~ 1,4 кгс·м, 6,5 ~ 10,1 фунт-фут)

2.
Постучите по бойку пластиковым молотком, чтобы отрегулировать бойок. Нападающий не будет сильно двигаться, но даст некоторую корректировку.
3.
Удерживая внешнюю ручку, прижмите дверь к кузову. чтобы быть уверенным, что ответная планка допускает посадку заподлицо. Если дверь защелкивается правильно, затяните винты и перепроверьте.
Регулировка положения двери
•
После установки двери проверьте прилегание заподлицо с кузов, затем проверьте равные зазоры между передней, задней и нижней частями, кромки дверей и кузов. Убедитесь, что края двери и кузова параллельно. Перед регулировкой замените крепежные болты.
1.
При регулировке дверей поставьте автомобиль на твердую ровную поверхность.
2.
Убедитесь, что края двери и корпуса параллельны.

3.

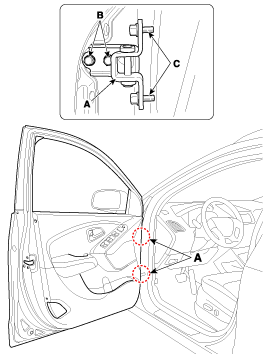

Отрегулируйте на петлях (A):
А.
Слегка ослабьте болты крепления дверцы и перемещайте дверцу ВНУТРИ или НАРУЖУ, пока она не окажется заподлицо с кузовом.
Б.
Слегка ослабьте болты крепления петли и сдвиньте дверь вперед или назад, вверх или вниз, чтобы выровнять зазоры.
С.
Поместите хозяйственное полотенце на домкрат, чтобы не повредить дверь при регулировке двери.
Момент затяжки :
(Б): 34,3 ~ 41,2 Н·м (3,4 ~ 4,2 кгс·м, 25,3 ~ 30,4 фунт-фут 7)
(С): 9,8 ~ 19,6 Н·м (1,0 ~ 2,0 кгс·м, 7,2 ~ 14,5 фунт-фут)

4.
Смажьте шарнирные части указанных петель.
5.
Проверьте наличие утечек воды.
Компоненты передней дверцы и расположение компонентов
Компоненты 1. Дверь внутри корпуса ручки2. Обшивка двери3. Внутренний уплотнитель дверного ремня 4. Дверной экран 5. Дверной модуль 6. Внутренняя крышка квадранта 7. Дверная панель 8. Наружный уплотнитель дверного ремня9. Дверь си ...
Компоненты задней двери и расположение компонентов
Компоненты 1. Дверь внутри корпуса ручки 2. Обивка двери3. Внутренний уплотнитель дверного ремня4. Дверной экран5. Дверной модуль6. Дверная панель7. Внутренняя крышка дельты двери8. Дверной ремень снаружи уплотнителя9. Дельта двери...
