Hyundai Tucson: Компоненты экстерьера / задней двери и расположение компонентов

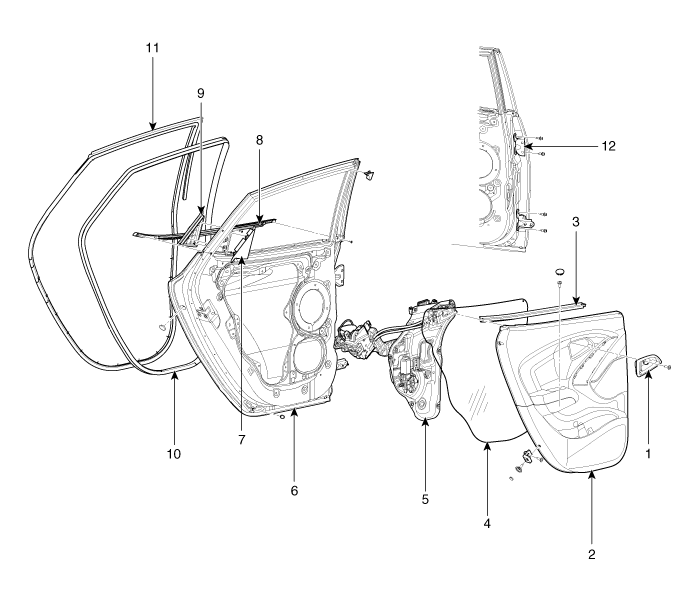

| Компоненты |
|
1. Дверь внутри корпуса ручки
2. Обшивка двери 3. Внутренний уплотнитель дверного ремня 4. Дверной экран 5. Дверной модуль 6. Дверная панель |
7. Внутренняя крышка дельты двери
8. Дверной ремень снаружи уплотнителя 9. Накладка на молдинг дельты двери 10. Боковой уплотнитель двери 11. Боковой уплотнитель кузова 12. Дверная петля |
Процедуры ремонта передней двери
Замена
Замена обивки передней двери
•
Поддевая плоской отверткой, оберните ее
защитную ленту и наклейте защитную ленту вокруг соответствующих частей, ...
Порядок ремонта задней двери
Замена
Замена обшивки двери
•
Поддевая плоской отверткой, оберните ее
защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы
...
