Hyundai Tucson: схематические схемы системы управления автоматической коробкой передач / выключателя ингибитора

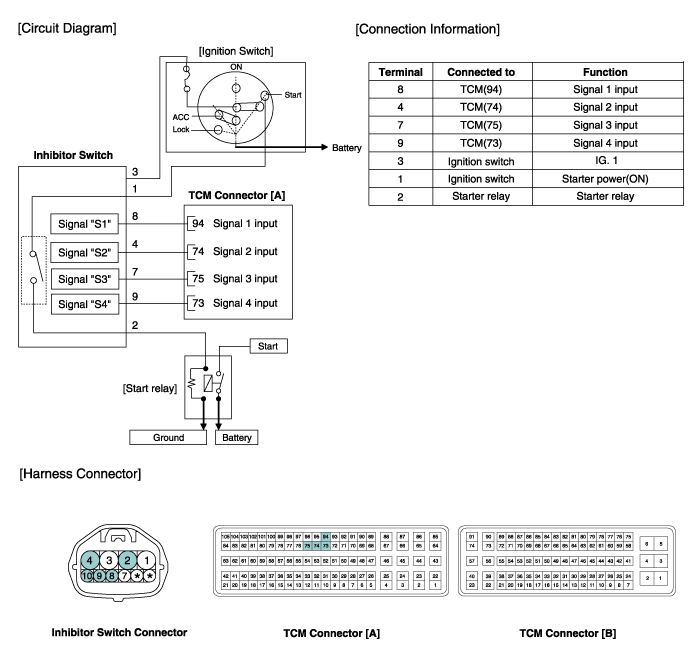

| Принципиальная электрическая схема |
Технические характеристики переключателя ингибитора
Технические характеристики
x Тип: Комбинация выходных сигналов с 4 клемм
Источник питания (В) 12 Тип выходаPin to Pin
Таблица кодов сигналов
ПП-РРР-ННН-ДДС112В12В00000С2012В12В12В000С300012В12В12В0С ...
Поиск и устранение неисправностей переключателя ингибитора
Диагностика неисправностей
Диагностика неисправностей по симптомам
Основной симптом Предполагаемая причина Элементы для проверки и меры Рычаг переключения передач не работает Передача не отмечена на приборной панели Удар возникает, когда ...
