Hyundai Tucson: Система управления автоматической коробкой передач / Процедуры ремонта рычага переключения передач
| Удаление |
| 1. |
Потяните ручку (A) в направлении «F» и снимите ее, а затем снимите верхнюю крышку консоли.
|
| 2. |
Снимите консоль.
(См. Кузов — «Консоль пола»)
|
| 3. |
Отсоедините разъем (А) от рычага переключения передач.
|
| 4. |
Отсоедините трос переключения передач (А) от рычага переключения передач.
|
| 5. |

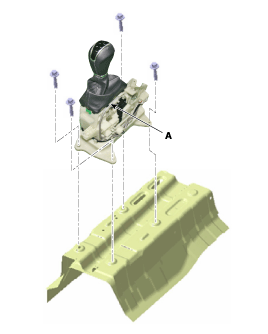

Снимите рычаг переключения передач (А) после удаления болтов.
|
| Монтаж |
| 1. |
Установка обратна снятию.
|
Компоненты рычага переключения передач и расположение компонентов
Компоненты
1. Рукоятка рычага переключения передач 2. Рычаг переключения передач в сборе3. Трос переключения передач4. Рычаг ручного управления5. Фиксатор троса переключения передач
...
Компоненты троса переключения передач и расположение компонентов
Компоненты
1. Рукоятка рычага переключения передач 2. Рычаг переключения передач в сборе3. Трос переключения передач4. Рычаг ручного управления5. Фиксатор троса переключения передач
...
