Привод автоматического предотвращения запотевания Процедуры ремонта

осмотр

1. 1
   Зажигание «ВЫКЛ».
2. 2
   Отсоедините разъем привода управления системой автоматического обогрева.
3. 3
   Убедитесь, что исполнительный механизм автоматического предотвращения запотевания работает в режим разморозки ВКЛ при подключении 12В к клемме 3 и заземлению терминал 7.
4. 4
   Убедитесь, что исполнительный механизм управления автоматическим предотвращением запотевания работает в режиме отключения защиты от запотевания при подключении в обратном направлении.



   1. - 2. - 3. ДЕФ (открытый) 4. Датчик F\REF (+5В)

   5. Сигнал обратной связи 6. Земля датчика 7. ДЭФ (Закрыть)

5. 5
   Проверьте напряжение между клеммами 5 и 6.

   Положение двери	Напряжение (5-6)	Обнаружение ошибки
   Защита (ВЫКЛ.)	0,3 ± 0,15 В	Низкое напряжение: 0,1 В или менее
   Защита(ВКЛ)	4,7 ± 0,15 В	Высокое напряжение: 4,9 В или более


   Он будет передавать текущее положение привода на органы управления.
6. 6
   Если измеренное напряжение не соответствует спецификации, замените его на заведомо исправный привод автоматического предотвращения запотевания и проверьте правильность его работы.
7. 7
   Если проблема устранена, замените привод автоматического предотвращения запотевания.

Замена

1. 1
   Снимите боковую крышку (А).



2. 2
   Снимите боковую крышку консоли [RH] (A).



3. 3
   Снимите нижнюю крышку аварийной подушки (А) и отсоедините разъем (В).



4. 4
   Отсоедините демпфер (В) от перчаточного ящика (А), затем снимите подъемник перчаточного ящика (С).



5. 5

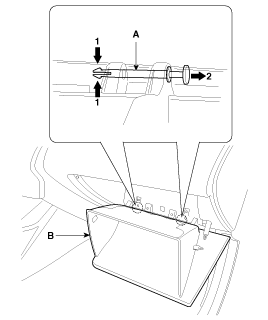

   Отсоедините штифт (А), затем снимите перчаточный ящик (В).



6. 6

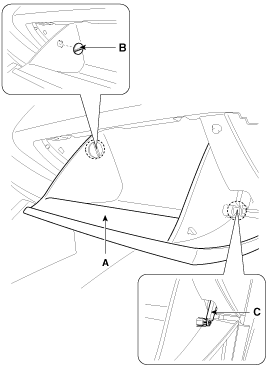

   Снимите корпус перчаточного ящика (А), ослабив крепежные винты.



7. 7
   Отсоедините разъем выключателя замка багажника (А) и разъем лампы освещения вещевого ящика (В).



8. 8
   Отсоедините разъем выключателя перчаточного ящика (А).



9. 9
   Снимите душевой канал (А).



10. 10
    Отсоедините разъем привода системы автоматического предотвращения запотевания (А).
11. 11
    Ослабьте крепежные винты и снимите исполнительный механизм управления температурой консоли (B).



12. 12
    Установка производится в порядке, обратном снятию.
