Описание

Адаптивная система переднего освещения (AFLS)

AFLS (адаптивная система переднего освещения) — это налобный фонарь. система управления ориентацией, учитывающая угол поворота рулевого колеса и скорости автомобиля, чтобы ориентировать фары под углом, обеспечивающим лучшая видимость в ночное время.

Переменные условия делают картину освещения движущегося автомобиля калейдоскопом.

Компонент AFLS

1.	Входная часть: Предоставляется информация о датчике скорости, датчике высоты и т. д., связанная с состоянием автомобиля.

2.	Часть управления (устройство AFLS): управляет выходной частью, анализируя/оценивая входной сигнал.

3.	Выходная часть: он управляет ближним светом H/Lamp в верхнем/нижнем и оптимальная схема освещения слева/справа в соответствии с выходным регулированием сигнал блока AFLS.

Основная функция АФЛС

Содержание

Описание

Динамический изгиб
(Поворотный)

•	Обеспечение оптимальной диаграммы направленности на кривой дороге

1)	Улучшенная видимость на кривой дороге

2)	Привод ближнего света влево/вправо

Автоматическое выравнивание
(Выравнивание)

•	Компенсация ближнего света в зависимости от наклона автомобиля

1)	Компенсация в зависимости от статического состояния (нагрузка)

2)	Компенсация в зависимости от динамических условий (быстрый пуск, внезапная остановка)

отказоустойчивый

•	Отказоустойчивая реакция при обнаружении отказа и неисправности системы

1)	Обнаружение ошибки сигнала/коммуникации для поворота

2)	Обнаружение ошибки сигнала/связи для выравнивания

3)	Обнаружение сбоя системы

Преимущество АФЛС

Содержание

Описание

Повышенная стабильность

•	Гарантия видимости на кривой дороге

•	В зависимости от скорости автомобиля/угла поворота, скорости/угла Поворотный привод управляется автоматически для обеспечения оптимального освещения шаблон

•	Приложение отказоустойчивой реакции для водителя на противоположной стороне дороги →В случае ошибки связи автоматически верните исходное положение поворотного привода.

Повышенная
удобство

•	Рабочее приложение AFLS по выбору водителя (переключатель AFLS Off)

•	Предоставление диагностической функции для обнаружения сбоя системы неисправности и проверьте данные (используя диагностический оборудование )

•	Уменьшенный жгут проводов за счет применения связи CAN / LIN в автомобиле.

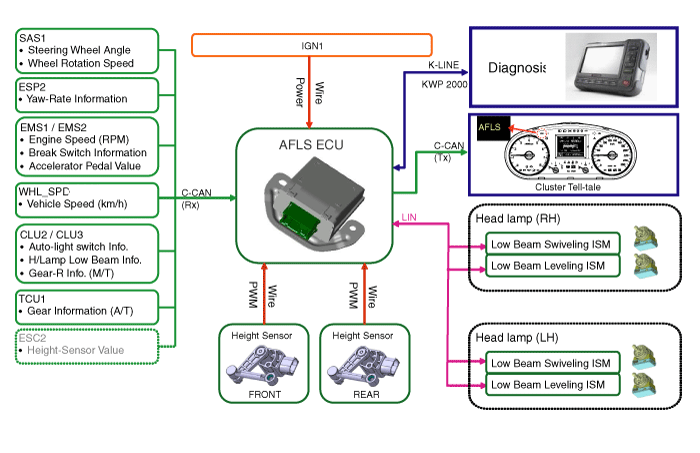

Блок-схема

Операция

Компонент

Блок AFLS (А)

Общий

Инициализация системы, в случае входного сигнала двигателя (ЭБУ AFLS, двигатель выравнивания/поворота)

Адаптация выключателя AFLS OFF

AFLS работает нормально, только при включении автосвета.

Обеспечение функции Tel-tale AFLS (отображение «AFLS» на приборной панели).

В случае сбоя системы загорается индикатор «AFLS» на приборной панели.

2.	Основная функция Функция поворота Функция выравнивания Обработка сигнала датчика высоты Управляйте clynamic поворотным светом

Поворотный двигатель (А)

1.	Общий обмениваться данными с блоком AFLS по протоколу LIN Надежный контроль помех Не работает вне диапазона номинального напряжения.

2.	Основная функция и рейтинг Привод ближнего света влево/вправо Функция отказоустойчивости: в случае обнаружения неисправности или сбоя системы переместитесь в безопасное положение.

Выравнивающий двигатель (A)

1.	Основная спецификация обмениваться данными с блоком AFLS по протоколу LIN Надежный контроль помех Не работает вне диапазона номинального напряжения.

2.	Основная функция и рейтинг Привод ближнего света вверх/вниз Функция отказоустойчивости: в случае обнаружения неисправности или сбоя системы переместитесь в безопасное положение.

Датчик высоты

1.	Общий Датчик высоты, соединяющий кузов и подвеску, измеряет информацию об наклоне в зависимости от нагрузки. Транспортное средство со стальной подвеской передает сигнал наклона на ЭБУ AFLS по проводному соединению.

2.	Рейтинг Номинальное напряжение: 5 В ± 5%

Схематические диаграммы

Принципиальная электрическая схема ...

Процедуры ремонта

осмотр Последовательность инициализации и диагностики с помощью диагностического оборудования Ниже приводится краткое изложение процедуры A/S с использованием диагностического оборудования. Скачать параметр 1. Выберите меню "AFLS"...
