Диаграмма потока

Схема потока энергии

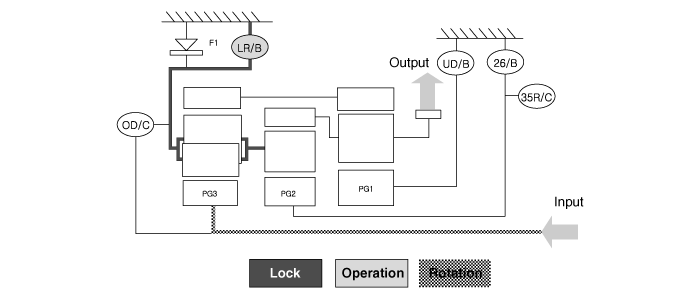

П,Н	УД/Б	ЛР/Б	26/Б	35р/с	ОП/К	ОВК
		●

▣ Направление вращения ▶Активация нижнего и заднего тормоза (LR/B) → Overdrive (O/D) Блокировка ступицы → Средняя и задняя блокировка P/C ▶Вращение входного вала → Вращение задней солнечной шестерни → Заднее Вращение внутренней шестерни (заднее) → Вращение задней внешней шестерни → Заднее Вращение кольцевой шестерни → Вращение передней кольцевой шестерни → Передняя шестерня Вращение → Вращение передней солнечной шестерни (заднее) → Ступица понижающей передачи (U/D) Вращение (Обратное) ▶Вращение входного вала → Поворот фиксатора муфты повышающей передачи (OD/C) ▶Вращение входного вала → Вращение муфты 35R

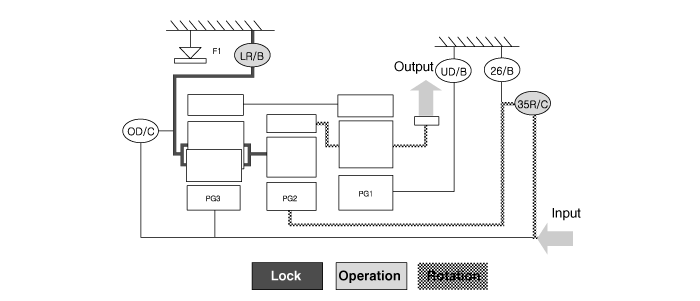

р	УД/Б	ЛР/Б	26/Б	35р/с	ОП/К	ОВК
		●		●

▣ Маршрут доставки энергии ▶ Среднее водило заблокировано, средняя солнечная шестерня вращается ▶ Вращение солнечной шестерни средней планетарной передачи при носитель фиксируется на месте, замедляется и вращает кольцевое пространство в обратном направлении шестерня (переднее водило), что приводит к передаче мощности на переднее водило. ▶ Задняя и передняя кольцевые шестерни задней планетарной передачи вращаться с пониженной скоростью, что приводит к обратному вращению без нагрузки передняя солнечная шестерня передней планетарной передачи.

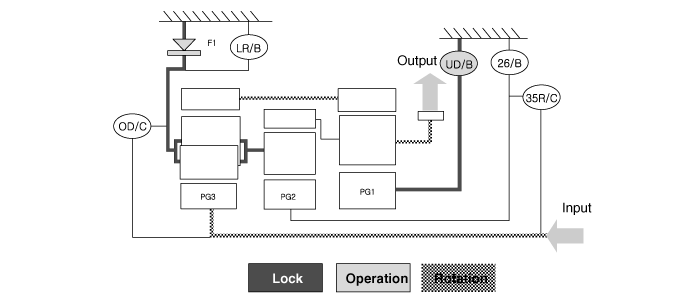

Д1	УД/Б	ЛР/Б	26/Б	35р/с	ОП/К	ОВК
	●	(○)				●

▣ Маршрут доставки энергии ▶ Передняя солнечная шестерня, среднее и заднее водило заблокированы, а задняя солнечная шестерня постоянно вращается ▶ При вращении задней солнечной шестерни мощность снижается при задний планетарный редуктор, а затем доставляется к заднему и переднему кольцевому кольцу шестерни. Затем мощность снова снижается на передней планетарной передаче, чья солнечная шестерня фиксируется на месте, а затем доставляется вперед перевозчик. ▶ Здесь средняя кольцевая шестерня, состоящая из единое целое с передним водилом, вращается и приводит в обратном направлении, ноль вращение нагрузки средней солнечной шестерни.

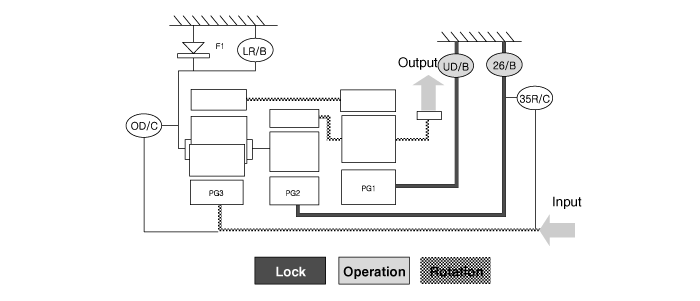

Д2	УД/Б	ЛР/Б	26/Б	35р/с	ОП/К	ОВК
	●		●

▣ Маршрут доставки энергии ▶ Передняя солнечная шестерня и средняя солнечная шестерня заблокированы, а задняя солнечная шестерня постоянно вращается ▶ Вращение задней солнечной шестерни передает мощность на заднюю и передние кольцевые шестерни, а также реакция переднего водила и средняя кольцевая шестерня, к которой крепится солнечная шестерня, переходит на средние и задние водители, что приводит к равновесию мощности и мощности передача на передний носитель.

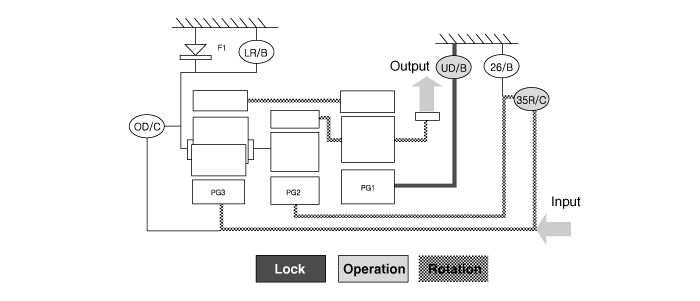

Д3	УД/Б	ЛР/Б	26/Б	35р/с	ОП/К	ОВК
	●			●

▣ Маршрут доставки энергии ▶ Передняя солнечная шестерня заблокирована, а средняя и задняя солнечные шестерни вращаются ▶ Вращение средней и задней солнечной шестерни передает мощность на заднюю и переднюю кольцевые шестерни, а реакцию от переднее водило и средняя кольцевая шестерня, к которой прилегает солнечная шестерня прикрепляется, переходит на средние и задние держатели, в результате чего мощность равновесие и передача мощности на переднее водило.

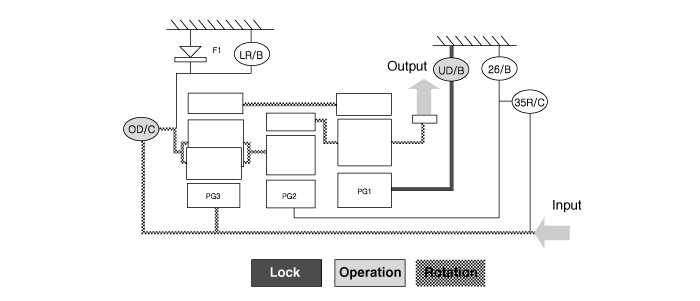

Д4	УД/Б	ЛР/Б	26/Б	35р/с	ОП/К	ОВК
	●				●

▣ Маршрут доставки энергии ▶ Передняя солнечная шестерня заблокирована, а задний водил и задняя солнечная шестерня вращаются ▶ Активация муфты повышающей передачи (OD/C) синхронизирует водило задней планетарной передачи и солнечные шестерни. Коэффициент вращения 1:1 проходит через заднюю и переднюю кольцевые шестерни и достигает передней переднее водило планетарной передачи, к которому крепится солнечная шестерня. ▶ Здесь средняя солнечная шестерня средней планетарной передачи вращается с большей скоростью в нормальном направлении и при нулевой нагрузке из-за действия уменьшенной кольцевой передачи и водила, имеющего соотношение 1:1 коэффициент вращения.

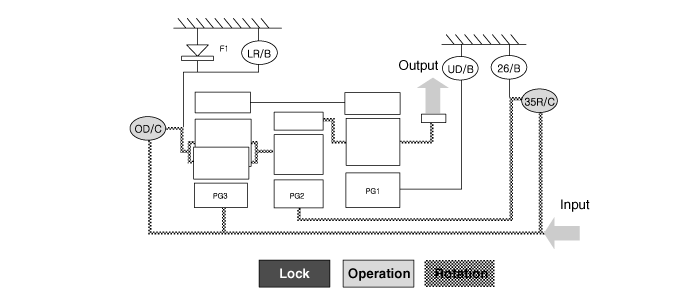

Д5	УД/Б	ЛР/Б	26/Б	35р/с	ОП/К	ОВК
				●	●

▣ Маршрут доставки энергии ▶ Среднее и заднее водила, средняя солнечная шестерня и задняя солнечная шестерня во вращении ▶ Среднее водило и солнечная шестерня средней планетарной передачи вращаться одновременно, в результате чего соотношение вращения 1:1 передается на среднюю кольцевую передачу (переднее водило). ▶ Здесь задняя планетарная передача вращается в соотношении 1:1. передаточное число, как при включении 4-й передачи; тем не менее, перед планетарная передача остается незаблокированной, а передняя солнечная шестерня вращается в нормальном направлении, при нулевой нагрузке и передаточном отношении 1:1.

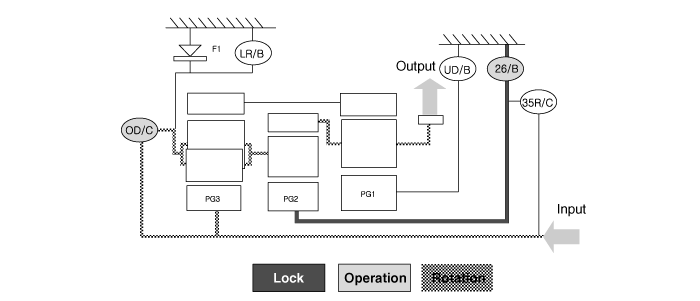

Д6	УД/Б	ЛР/Б	26/Б	35р/с	ОП/К	ОВК
			●		●

▣ Маршрут доставки энергии ▶ Среднее водило вращается, средняя солнечная шестерня заблокирована. ▶ Когда солнечная шестерня средней планетарной передачи заблокирована место и перевозчику поезда разрешено вращаться, среднее кольцо шестерня увеличивает скорость вращения и передает мощность на передний перевозчик. ▶ Здесь задняя планетарная передача поддерживает вращение 1:1 передаточное отношение, как при включении 4-й или 5-й передачи; тем не менее, перед планетарная передача остается незаблокированной, а передняя солнечная шестерня вращается с быстрее скорость в нормальном направлении и при нулевой нагрузке.
