Kia Cadenza: блок цилиндров / поршень и шатун, компоненты и расположение компонентов
Kia Cadenza YG 2016-2023 Руководство по ремонту
/
Механическая система двигателя
/
Цилиндрический блок
/ Компоненты поршня и шатуна и расположение компонентов

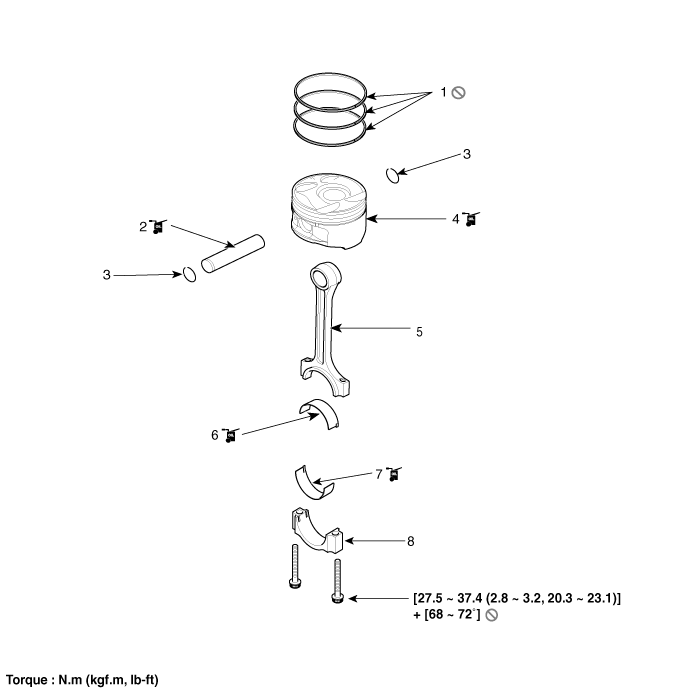

| Компоненты |
|
1. Поршневое кольцо
2. Поршневой палец 3. Стопорное кольцо 4. Поршень |
5. Шатун
6. Верхний подшипник шатуна 7. Нижний подшипник шатуна 8. Крышка шатунного подшипника |
Процедуры ремонта заднего масляного уплотнения
Удаление
1.
Снимите коробку передач в сборе.
(См. Система автоматической коробки передач — «Автоматическая коробка передач»)
2.
Снимите приводную пластину.
(См. Блок цилиндров — «Приводной диск»)
3.
Удалить эт...
Процедуры ремонта поршня и шатуна
Разборка
•
Используйте накладки на крылья, чтобы не повредить окрашенные поверхности.
•
Во избежание повреждений осторожно отсоединяйте разъемы проводки, удерживая разъем ...
