Kia Cadenza: Система контроля давления в шинах / Устранение неполадок

Kia Cadenza YG 2016-2023 Руководство по ремонту / Подвесная система / Система контроля давления в шинах / Поиск неисправностей

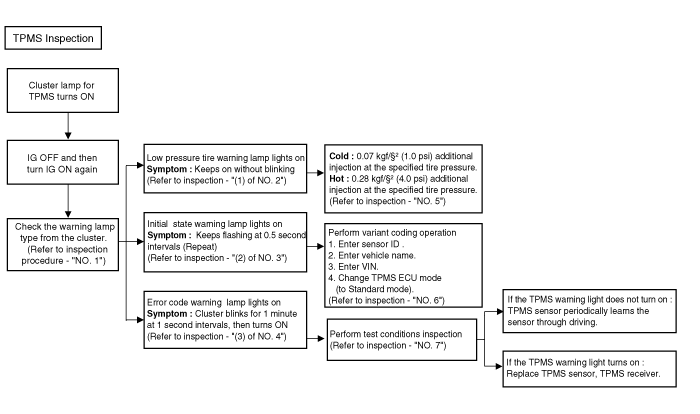

Метод проверки TPMS

осмотр

Найдите контрольный номер, обратившись к таблице выше.

Следующее содержание не имеет отношения к процедуре проверки.

Типы сигнальных ламп

•	Горит не мигая : Контрольная лампа низкого давления в шинах

•	Постоянно мигает с интервалом в 0,5 секунды : Контрольная лампа исходного состояния

•	Кластер мигает в течение 1 минуты с интервалом в 1 секунду, затем загорается: сигнальная лампа кода ошибки

Выключите его, а затем снова включите, чтобы проверить тип сигнальной лампы.

(1) Проверьте состояние контрольной лампы.

•	Проверьте состояние контрольной лампы автомобиля.

•	Проверьте, не вызвано ли состояние контрольной лампы низким давлением в шинах. Симптом: Горит, не мигая.

(2) Проверьте состояние контрольной лампы.

•	Проверьте состояние контрольной лампы автомобиля.

•	Проверьте, не вызвано ли состояние контрольной лампы исходным состоянием (исходный режим) приемника TPMS. Симптом: постоянно мигает с интервалом в 0,5 секунды.

(3) Проверьте состояние контрольной лампы.

•	Проверьте состояние контрольной лампы автомобиля.

•	Проверьте, не вызвано ли состояние контрольной лампы кодом ошибки (отказ приемника TPMS и датчика TPMS). Симптом: Кластер мигает в течение 1 минуты с интервалом в 1 секунду, затем включается.

Контрольная лампа низкого давления в шинах

Холодный: автомобиль останавливается более 60 минут после остановки.

→ Дополнительный впрыск 0,07 кгс/см² (1,0 фунт/кв. дюйм) при указанном давлении в шинах.

Горячее: Транспортное средство

→ Дополнительный впрыск 0,28 кгс/см² (4,0 фунта на кв. дюйм) при указанном давлении в шинах.

Если контрольная лампа не гаснет после впрыскивания давление в шинах, отключите ГРС и проедьте менее 1 км со скоростью 25 км/ч.

Осмотрите контрольную лампу исходного состояния

А.

сигнальная лампа TPMS

(1) Проверьте состояние контрольной лампы TPMS.

(2) Постоянно мигает с интервалом в 0,5 секунды. -> Контрольная лампа исходного состояния

Выключите его, а затем снова включите, чтобы проверить тип контрольной лампы.

Б.

Что нужно проверить в случае мигания контрольной лампы

(1). Введите идентификатор датчика.

(См. Приемник TPMS — «Процедуры ремонта»)

(2). Введите название транспортного средства.

(См. Приемник TPMS — «Процедуры ремонта»)

(3). Введите ВИН.

(См. Приемник TPMS — «Процедуры ремонта»)

(4). Измените режим ЭБУ TPMS (на стандартный режим).

Контрольный список DTC для проверки производительности.

Список	симптомы	Пункты проверки	Подробный контрольный список	Компоненты
C1312 (Флорида) C1313 (фр.) C1314 (РЛ) C1315 (РР)	Датчик TPMS получает ошибку.	Состояние радиочастотной передачи датчика	Подтвердите радиочастотную передачу датчика Проверьте датчик DTC Осмотрите аккумулятор Ssnsor	Датчик TPMS Шум электронных блоков автомобиля Условия эксплуатации автомобиля
C1332 (Флорида) C1333 (фр.) C1334 (РЛ) C1335 (РР)	Внутренняя неисправность датчика	Осмотрите радиочастотную передачу датчика Напряжение батареи датчика	Проверьте радиочастотную передачу датчика Проверьте батарею датчика (GDS)	Датчик TPMS
C1662	Сбой автоматического обучения	Состояние радиочастотной передачи датчика Проверьте скорость автомобиля EMS (VS) Проверить шум автомобиля	Подтвердите радиочастотную передачу датчика Осмотрите батарею датчика Проверьте скорость автомобиля EMS (VS) Проверить шум электронного блока автомобиля.	Датчик TPMS Шум электронных блоков автомобиля Состояние автомобиля Сигнал скорости автомобиля EMS
C1663	Сбой автоматического обучения	Состояние радиочастотной передачи датчика Проверьте скорость автомобиля EMS (VS) Проверить шум автомобиля	Подтвердите радиочастотную передачу датчика Осмотрите батарею датчика Проверьте скорость автомобиля EMS (VS) Проверить шум электронного блока автомобиля.	Датчик TPMS Шум электронных блоков автомобиля Состояние автомобиля Сигнал скорости автомобиля EMS

•	Обязательно проверьте DTC. (См. руководство по коду неисправности «Контроль давления в шинах»)

•	Если контрольная лампа TPMS не загорается: датчик TPMS периодически изучает датчик во время вождения.

•	Если загорается контрольная лампа TPMS: Замените датчик TPMS, приемник TPMS.
