Kia Optima Hybrid: принципиальные схемы аудио/дистанционного управления аудиосистемой

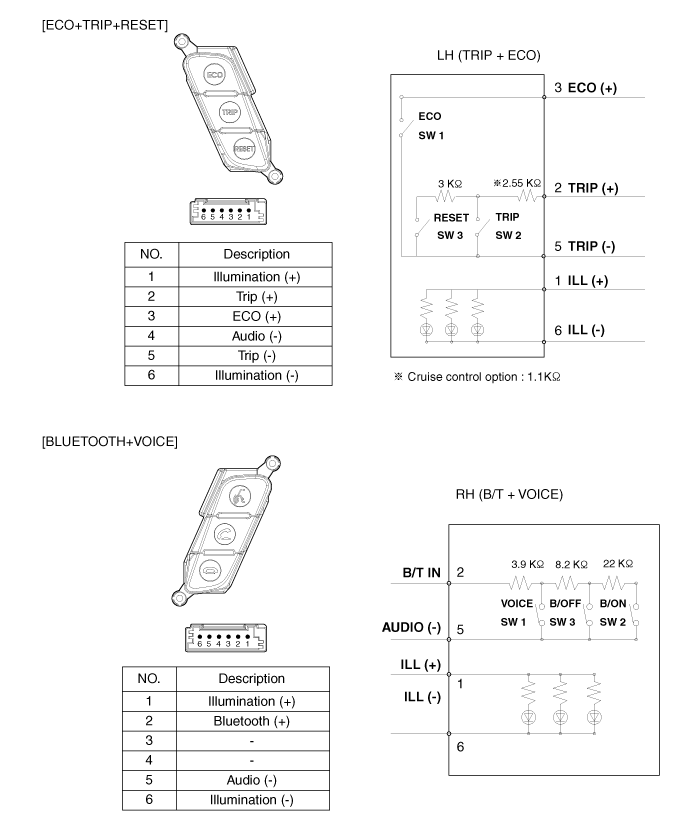

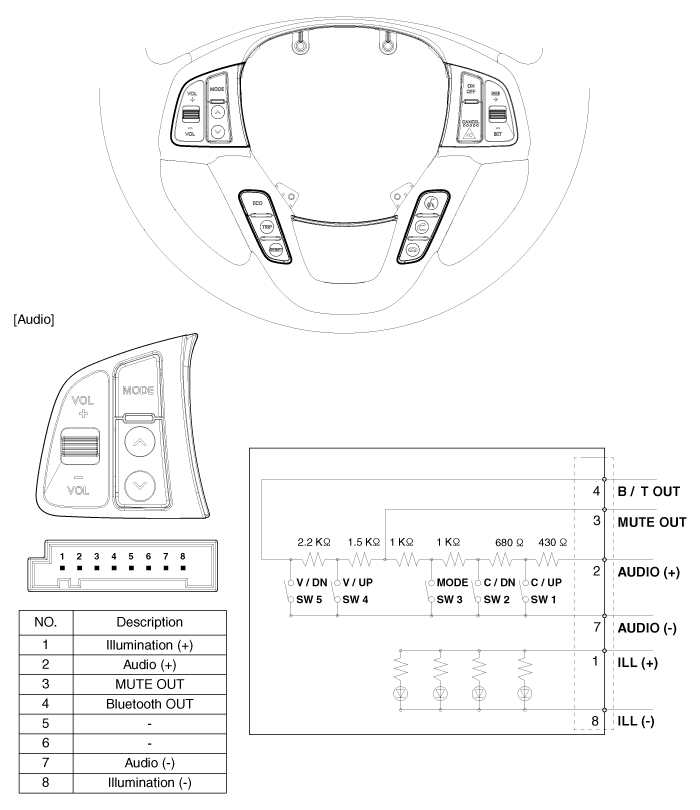

Принципиальная электрическая схема
