Kia Optima Hybrid: аудио/устранение неполадок

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Электрическая система кузова / Аудио / Поиск неисправностей

Поиск неисправностей

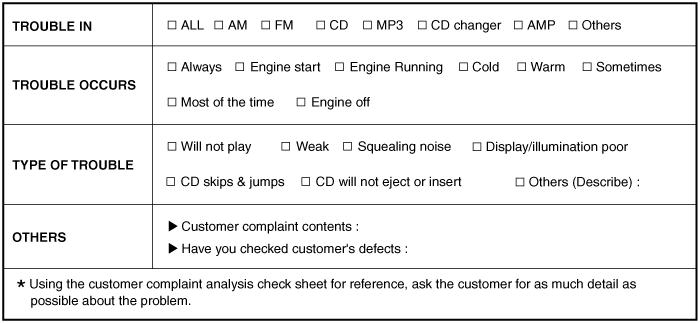

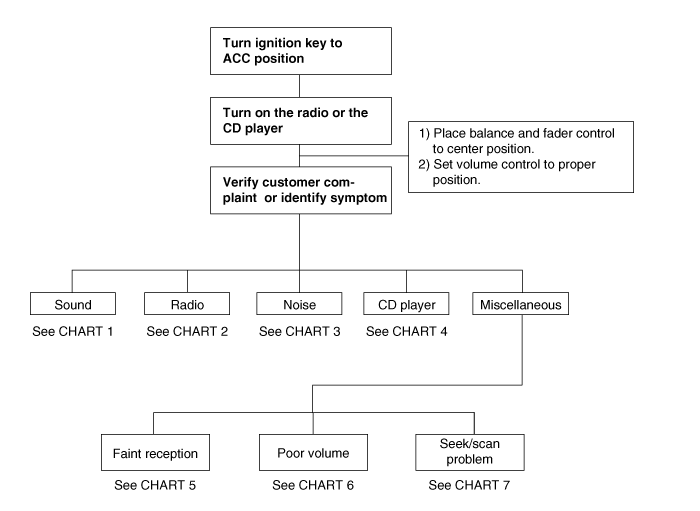

Контрольный лист анализа жалоб клиентов

Есть несколько областей, где может возникнуть проблема: проводка жгут, радио, проигрыватель компакт-дисков и динамик. Устранение неполадок позволяет вам ограничить проблему определенной областью.

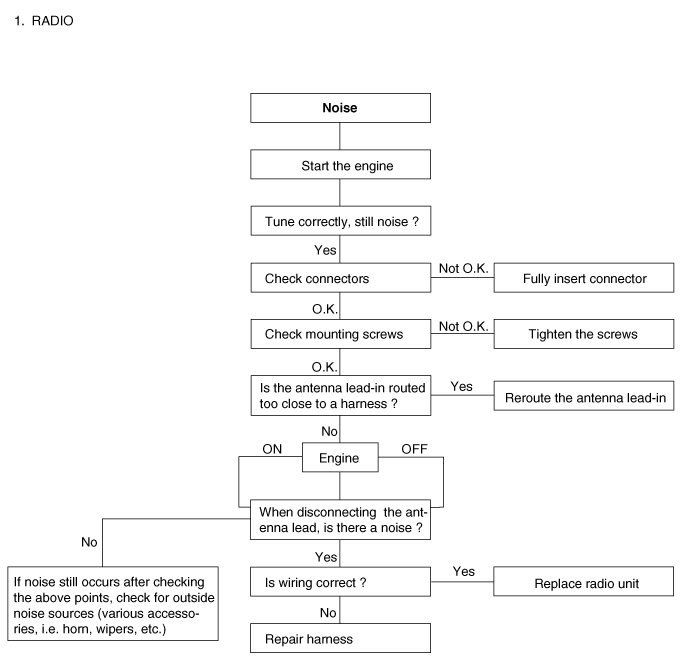

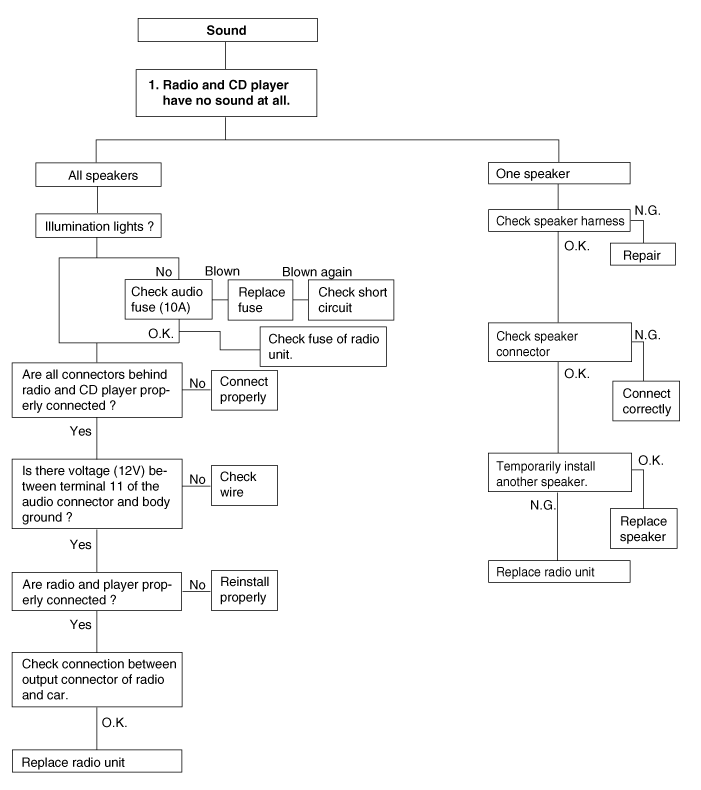

Диаграмма 1

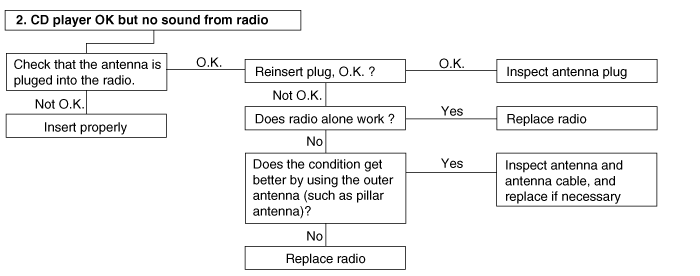

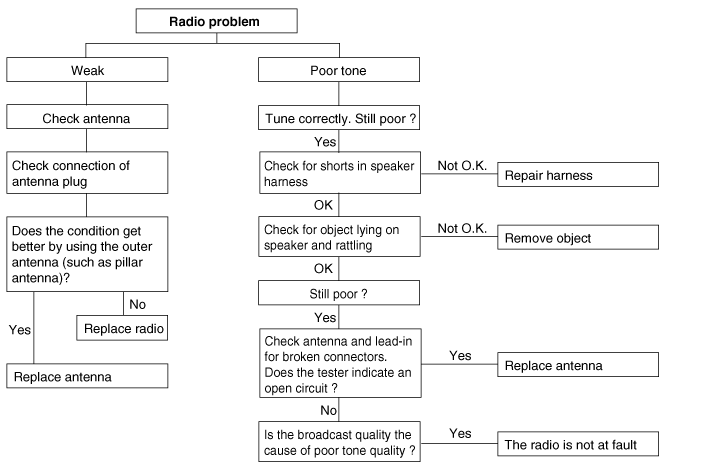

Диаграмма 2

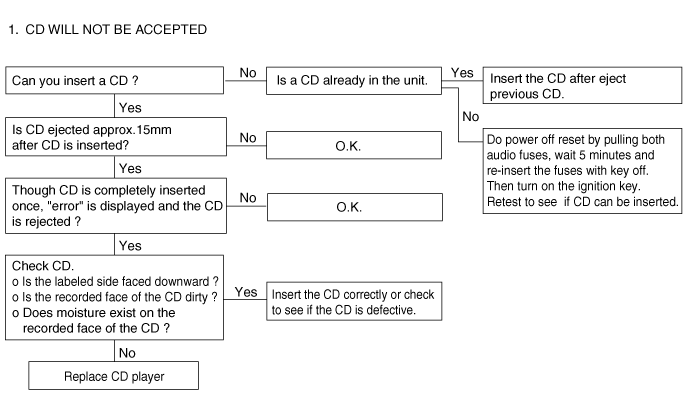

Диаграмма 3

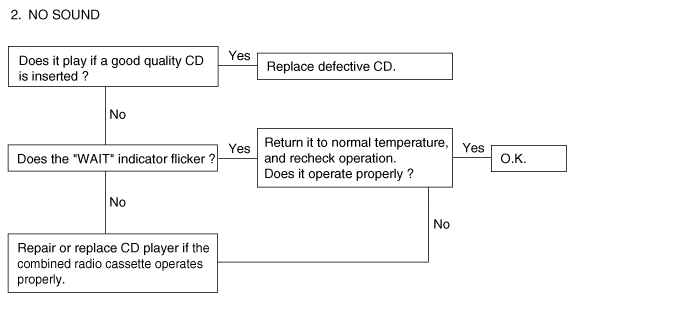

Диаграмма 4

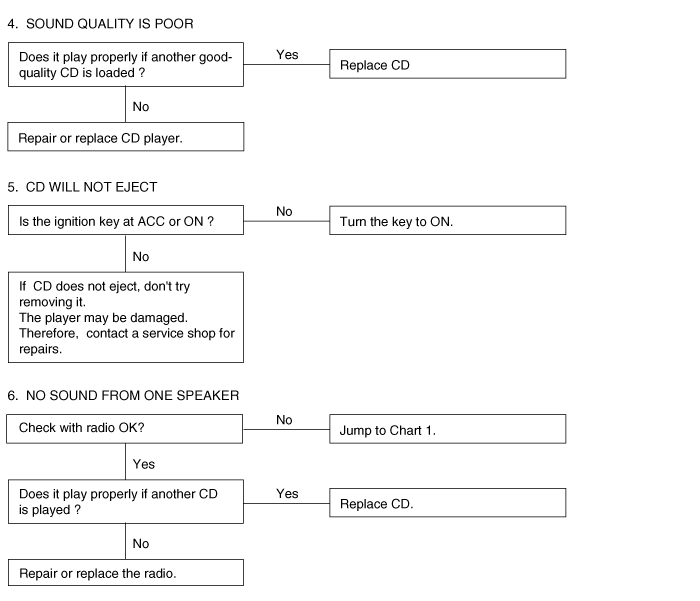

График 5

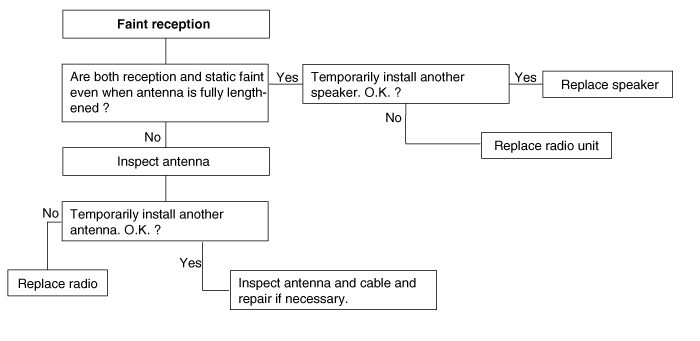

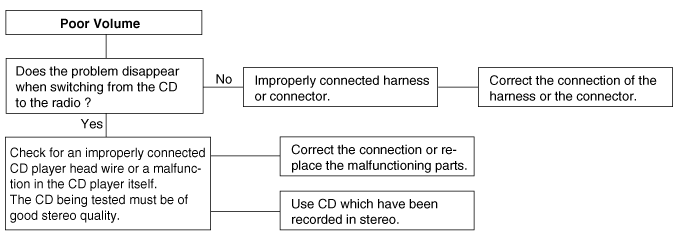

График 6

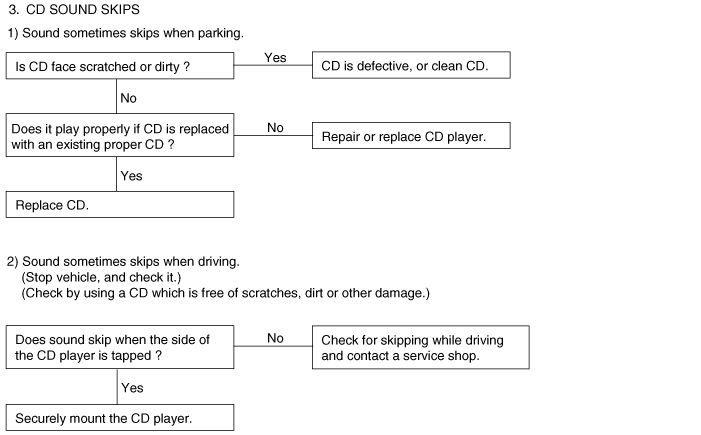

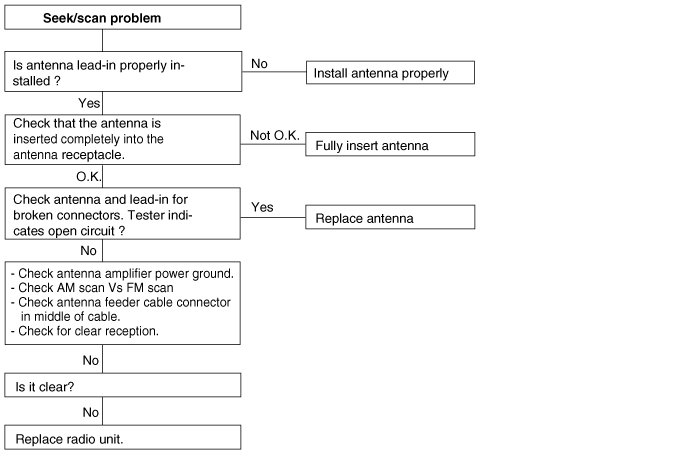

График 7
