Kia Optima Hybrid: модуль IMS (встроенная память) / IMS (встроенная система памяти) Процедуры ремонта

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Электрическая система кузова / IMS (встроенная память) / Модуль IMS (Integrated Memory System) Процедуры ремонта

Удаление

1.	Снимите отрицательную (-) клемму аккумуляторной батареи.

2.	Снять водительское сиденье в автомобиле. (См. группу BD - "Переднее сиденье")

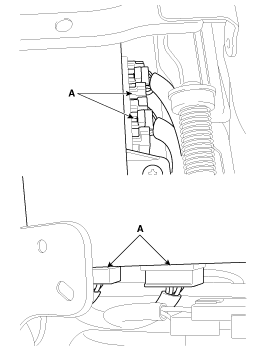

3.	Снимите модуль IMS (A) после ослабления 3 винтов в нижней части сиденья.

4.	Отсоедините разъем модуля IMS (A).

Монтаж

1.	Установите модуль IMS после повторного подключения разъема.

Установите сиденье водителя.

–	Убедитесь, что разъемы модуля IMS и соответствующие разъемы подключены правильно.

–	Убедитесь, что система IMS работает нормально.

Описание и работа

Описание схема системы Kia Optima Hybridльное положение сиденья, установленное водителем, может быть запомнено в блоке сиденья с электроприводом с помощью программного обеспечения IMS, что позволяет восстановить положение сиденья, установленное водителем, несмотря на проигрывание этой функции ...

Схемы управления сиденьем с электроприводом IMS

Принципиальная электрическая схема ...
