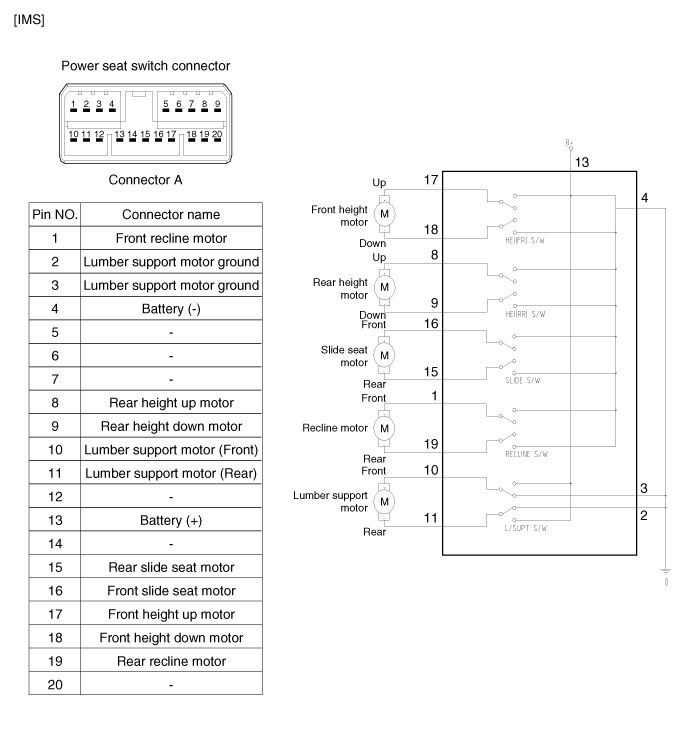

Kia Optima Hybrid: схемы IMS (встроенная память) / IMS Control Switch

Процедуры ремонта сиденья с электроприводом IMS

Проверка 1. Отсоедините разъем переключателя управления IMS. 2. Когда переключатель управления питанием IMS находится в каждом положении, убедитесь в наличии непрерывности между клеммами, расположенными ниже. Если непрерывность не соответствует указанной, ...

Процедуры ремонта переключателя управления IMS

Проверка 1. Снимите разъем переключателя управления IMS (A). 2. Когда переключатель управления IMS находится в каждом положении, убедитесь в наличии непрерывности между клеммами, расположенными ниже. Если непрерывность не соответствует указанной, ...
