Kia Optima Hybrid: процедуры ремонта IMS (встроенная память) / IMS Control Switch

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Электрическая система кузова / IMS (встроенная память) / Процедуры ремонта переключателя управления IMS

осмотр

1.	Снимите разъем переключателя управления IMS (A).

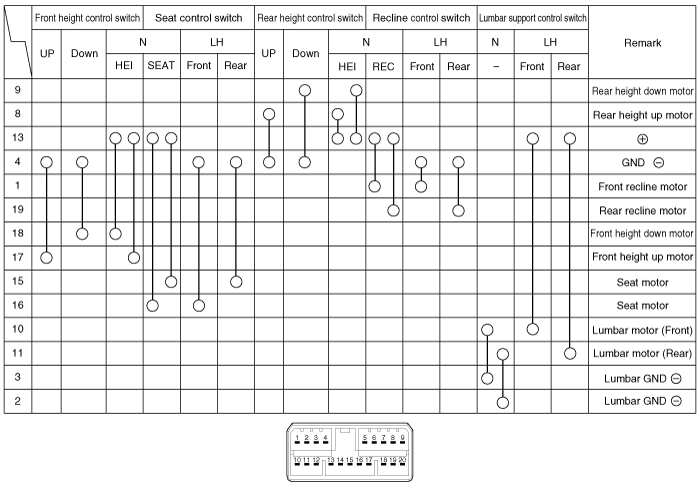

2.	Когда переключатель управления IMS находится в каждом положении, убедитесь, что существует непрерывность между терминалами ниже. Если преемственность не такая указано, замените переключатель управления IMS. Переключатель управления сиденьем водителя с электроприводом (для IMS)

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите переключатель боковой крышки сиденья (А).

3.	Снимите боковую крышку сиденья (А). (См. группу BD - "Переднее сиденье")

4.	Отсоедините разъем переключателя управления IMS (A).

5.	Ослабьте крепежные винты переключателя управления IMS (A) (3EA).

Монтаж

–	Убедитесь, что разъемы переключателя управления IMS и соответствующие разъемы подключены правильно.

–	Убедитесь, что переключатель управления IMS работает нормально.

1.	Подсоедините разъемы и соберите переключатель управления IMS.

2.	Соберите боковую крышку сиденья.

Схемы переключателей управления IMS

Принципиальная электрическая схема ...

Сиденье электрическое

...
