Kia Optima Hybrid: Процедуры ремонта системы AHB (активного гидроусилителя) / блока источника давления

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Тормозная система / Система AHB (активное гидравлическое усиление) / Процедуры ремонта блока источника давления

Удаление
1.
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
2.
Снимите воздуховод (А).

3.
Снимите воздушный фильтр в сборе (В).

4.
Отсоедините разъем выключателя уровня тормозной жидкости (А) и снимите крышку бачка.

Обязательно полностью удалите посторонние вещества вокруг бачок с тормозной жидкостью и крышку, прежде чем открывать крышку бачка. Если не, это может привести к загрязнению тормозной жидкости и ухудшению торможения. производительность.
5.
Удалите тормозную жидкость из бачка с помощью шприца.
–
Не проливайте тормозную жидкость на автомобиль, это может повредить краска; если тормозная жидкость попала на краску, немедленно смойте ее с водой.
–
Чтобы предотвратить попадание пыли в бачок, после удаления тормозной жидкости необходимо снова закрыть крышку бачка.
6.
Снимите IBAU (см. систему AHB — встроенный блок управления тормозом (IBAU))
7.
Отсоедините разъем (А) и, сняв монтажный зажим, отсоедините шланг бачка (В).

8.
Отсоедините тормозную трубку от блока питания, ослабив болт (В).
Перед снятием БП высокое давление в аккумуляторе PSU следует уменьшить в целях безопасности, выполнив «Сброс высокого давления». режим» ГРС, подключенной к ТФ ГЭМ.
Момент затяжки:
13,7 ~ 16,7 Н·м (1,4 ~ 1,7 кгс·м, 10,1 ~ 12,3 фунт-фут)

9.
После отсоединения разъема ослабьте болты кронштейна блока питания и снимите блок питания.
Момент затяжки:
19,6 ~ 29,4 Н·м (2,0 ~ 3,0 кгс·м, 14,5 ~ 21,7 фунт-фут)

Монтаж
1.
Установка обратна снятию.
2.
Проверьте работу педали тормоза.
3.
После заливки тормозной жидкости в бачок выполните выпуск воздуха. (См. систему AHB — выпуск воздуха из системы AHB)
4.
Проведите калибровку после снятия узла педали тормоза. (См. педаль тормоза - калибровка)
5.
Затяните болты кронштейна блока питания и тормозной трубки с указанным моментом.
6.
Проведите калибровку после снятия или установки блока питания.

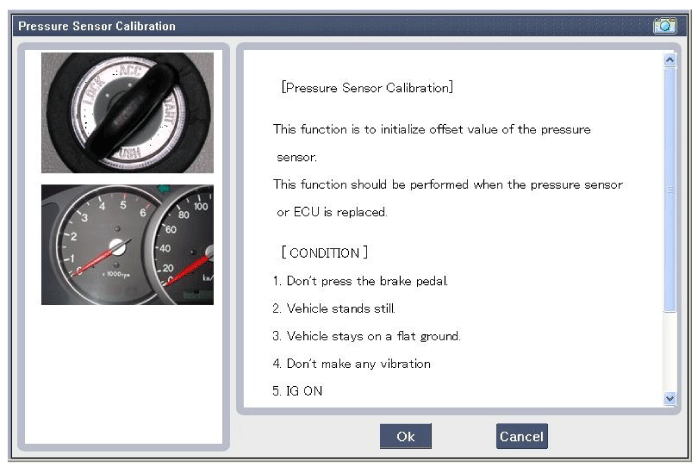

Датчик давления Калибровка
Датчик давления, установленный в блоке питания, рассчитывает давление в соответствии с начальной обнуляемостью. Поэтому первоначальное обнуление регулировка требуется при установке в первый раз. После замены БП (только датчик менять нельзя), калибровка должна быть выполненный.
Процедура калибровки
1.
Подключить ГДС. (линия CAN или разъем OBD)
2.
Включите зажигание.
3.
Нажмите кнопку калибровки датчика давления.
4.
Выполняется процедура калибровки датчика давления. (Записи калибровки, стирание кодов DTC)

5.
Выключите и снова включите зажигание после процедуры калибровки.
6.
Подтвердите успех калибровки.
Компоненты блока источника давления и расположение компонентов

Компоненты     Блок питания нельзя разбирать. 1. Разъем двигателя2. Кронштейн3. Блок4. Аккумулятор5. Демпфер6. Мотор ...

Компоненты тормозной магистрали и расположение компонентов

Компоненты ...
