Крышка цилиндра

1.

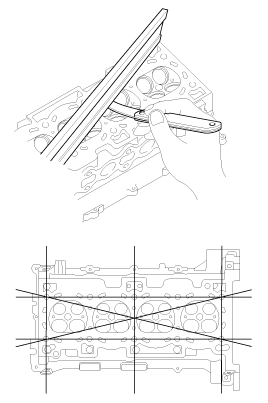

Осмотрите на плоскостность.
Используя прецизионную линейку и щуп, измерьте поверхность контакт блока цилиндров и коллекторов на коробление.

Плоскостность прокладки головки блока цилиндров поверхность
Стандарт: Менее 0,05 мм (0,0019 дюйма) для общей площади
Менее 0,02 мм (0,0007 дюйма) для сечения 100 мм (3,9370 дюйм) X 100 мм (3,9370 дюйма)
Плоскостность монтажа коллектора поверхность (впуск/выпуск)
Стандарт: Менее 0,10 мм (0,0039 дюйма)

2.
Осмотрите на наличие трещин.
Проверьте камеру сгорания, впускные каналы, выпускные каналы и цилиндр. поверхность блока на наличие трещин. Если есть трещины, замените головку блока цилиндров.

Клапан и пружина клапана

1.
Осмотрите стержни клапанов и направляющие клапанов.
(1)
С помощью штангенциркуля измерьте внутренний диаметр клапана. гид.

Внутренний диаметр направляющей клапана
Впуск/выпуск:
5,500 ~ 5,512 мм (0,21654 ~ 0,21701 дюйма)

(2)
С помощью микрометра измерьте диаметр штока клапана.

Наружный диаметр стержня клапана
Впуск: 5,465 ~ 5,480 мм (0,21516 ~ 0,21575 дюйма)
Выхлоп: 5,458 ~ 5,470 мм (0,214988 ~ 0,21535 дюйма)

(3)
Вычтите значение диаметра штока клапана из значения диаметра клапана. руководство по измерению внутреннего диаметра.

Шток клапана к направляющей оформление
[Стандарт]
Впуск: 0,020 ~ 0,047 мм (0,00078 ~ 0,00185 дюйма)
Выхлоп: 0,030 ~ 0,054 мм (0,00118 ~ 0,00212 дюйма)
[Ограничение]
Впуск: 0,070 мм (0,00275 дюйма)
Выхлоп: 0,090 мм (0,00354 дюйма)

Если зазор больше максимального, замените клапан. или головка блока цилиндров.
2.
Осмотрите клапаны.
(1)
Убедитесь, что клапан отшлифован до правильного угла торца клапана.
(2)
Проверьте поверхность клапана на предмет износа.
Если поверхность клапана изношена, замените клапан.
(3)
Проверьте толщину края головки клапана.

Толщина головки клапана (Допуск)
[Стандарт]
Впуск: 1,02 мм (0,0401 дюйма)
Выхлоп: 1,09 мм (0,0429 дюйма)

Если толщина края меньше минимальной, замените клапан.
(4)
Проверьте длину клапана.

Длина клапана
[Стандарт]
Впуск: 113,18 мм (4,4559 дюйма)
Выхлоп: 105,84 мм (4,1669 дюйма)
[Ограничение]
Впуск: 112,93 мм (4,4461 дюйма)
Выхлоп: 105,59 мм (4,1571 дюйма)

(5)
Проверьте поверхность наконечника штока клапана на предмет износа.
Если наконечник штока клапана изношен, замените клапан.
3.
Осмотрите седла клапанов
(1)
Проверьте седло клапана на наличие признаков перегрева и неправильной контакта с торцом клапана. При необходимости замените головку блока цилиндров.
(2)
Проверьте направляющую клапана на предмет износа. Если направляющая клапана изношена, заменить головку блока цилиндров.
4.
Осмотрите пружины клапанов.
(1)
С помощью стального угольника измерьте отклонение от квадрата клапана. весна.
(2)
С помощью штангенциркуля измерьте свободную длину клапана. весна.

Пружина клапана
[Стандарт]
Свободная высота: 47,44 мм (1,8677 дюйма)
Непрямой угол: менее 1,5°

Если свободная длина не соответствует указанной, замените пружину клапана.

MLA (механический регулятор ресниц)

1.
Осмотрите МЛА.
С помощью микрометра измерьте наружный диаметр MLA.

MLA внешний диаметр:
31,964 ~ 31,980 мм (1,2584 ~ 1,2590 дюйма)

2.
С помощью штангенциркуля измерьте внутренний диаметр отверстия толкателя MLA в цилиндре. голова.

Внутренний диаметр отверстия толкателя:
32 000 ~ 32 025 мм (1,2598 ~ 1,2608 дюйма)

3.
Вычтите значение наружного диаметра MLA из внутреннего диаметра отверстия толкателя. измерение.

MLA к зазору отверстия толкателя
[Стандарт] : 0,020 ~ 0,061 мм (0,00078 ~ 0,00240 дюйма)
[Предел] : 0,070 мм (0,00275 дюйма)
