Kia Soul EV: система охлаждения высоковольтной батареи / Расположение компонентов и компонентов
Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Аккумуляторная система электромобиля
/
Система охлаждения высоковольтной батареи
/ Компоненты и расположение компонентов
| Компонент |

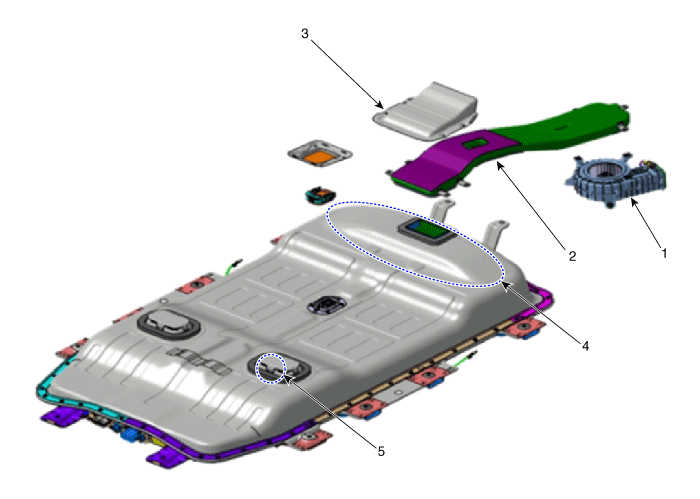

Батарея высокого напряжения
|
1. Вентилятор охлаждения
2. Выходной канал охлаждения 3. Защитная панель выходного воздуховода |
4. Выходной канал аккумуляторного модуля
5. Датчик температуры на входе |
Транспортное средство

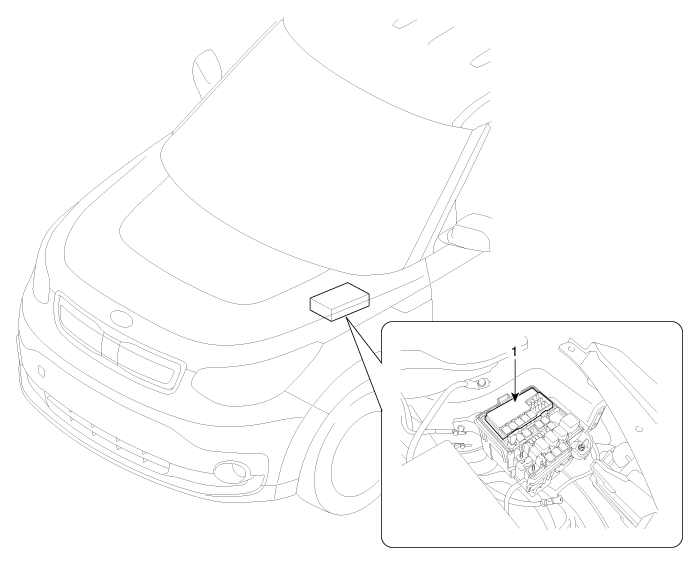

1. Реле охлаждающего вентилятора
Описание и работа
Описание
Температура системы рассчитывается BMS на основе 8
сигналы датчика температуры. И вентилятор охлаждения управляется в 9 шагов
для поддержания нормальной температуры высокого напряжения...
