Kia Soul EV: Система охлаждения высоковольтной батареи / Описание и работа
| Описание |

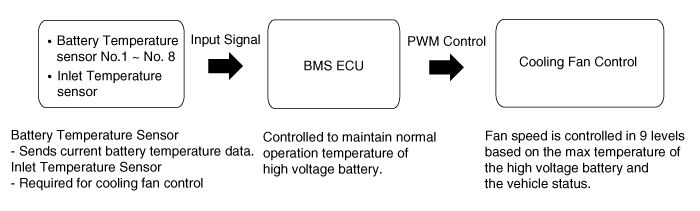

Температура системы рассчитывается BMS на основе 8
сигналы датчика температуры. И вентилятор охлаждения управляется в 9 шагов
для поддержания нормальной температуры высоковольтной аккумуляторной системы.
Метод воздушного охлаждения применяется в системе охлаждения, где
комнатный воздух используется для охлаждения узла высоковольтной аккумуляторной батареи.
| Операция |
| Поток управления |

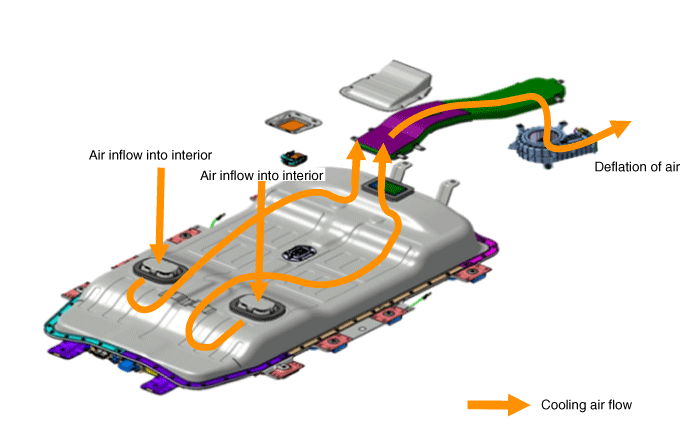

| Расход воздуха |
1. Работает вентилятор охлаждения.
2. Внутренний воздух поступает в охлаждающий канал (приток).
3. Охлаждает высоковольтную батарею в направлении, указанном стрелками.
4. Воздух выпускается через охлаждающий канал (выходное отверстие).
Компоненты и расположение компонентов
Компонент
Батарея высокого напряжения
1. Охлаждающий вентилятор2. Выходной охлаждающий канал3. Защитная панель выходного воздуховода4. Выходной канал модуля батареи5. Датчик температуры на входе
Транспортное средство
1. Реле охлаждающего вентилятора
...
Технические характеристики охлаждающего вентилятора
Спецификация
Скорость охлаждающего вентилятора (%) Скорость вентилятора (об/мин)0 0011090022012003301500440180055021006602450770260088028009903000
...
