Kia Soul EV: Аккумуляторная система электромобиля / Описание и работа
| Описание и работа |
Электромобиль работает за счет преобразования электрической энергии
в кинетическую энергию в двигателе и высоковольтной батарее. Может быть
перезаряжается энергией высокого напряжения через IBC или OBC. Электродвигатель не только
играет роль вождения автомобиля, но также действует как генератор переменного тока для
генерировать электроэнергию, используемую для подзарядки высоковольтной батареи путем
регенеративное торможение. Принципы работы между модулями подробно описаны
ниже.

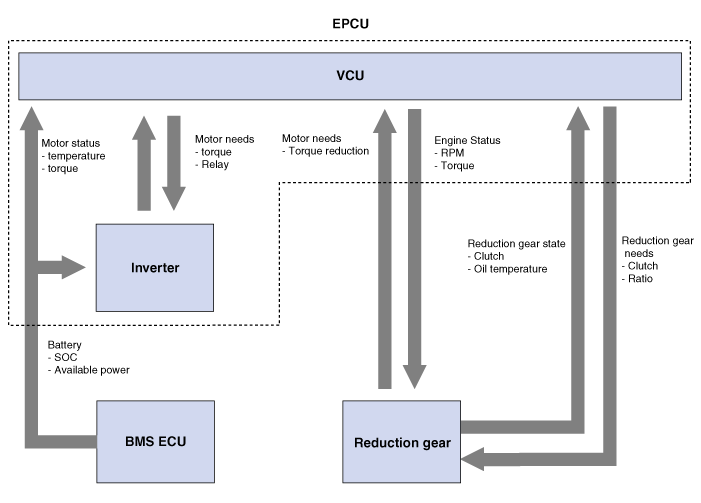

| Блок-схема высоковольтного электричества |

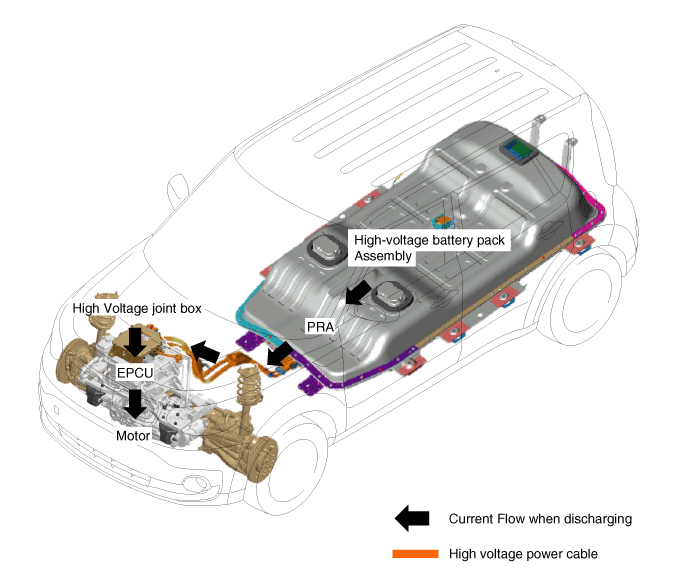

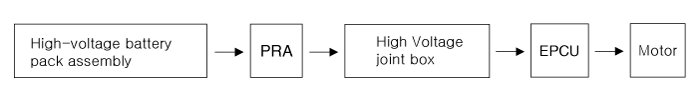

[Старт/ Ускорение/ Взлет в гору]
Электрическая энергия, хранящаяся в блоке батарей высокого напряжения
используется для создания движущей силы от приводного двигателя. Электрическая энергия
преобразуется в кинетическую энергию, а движущая сила передается на
колеса.

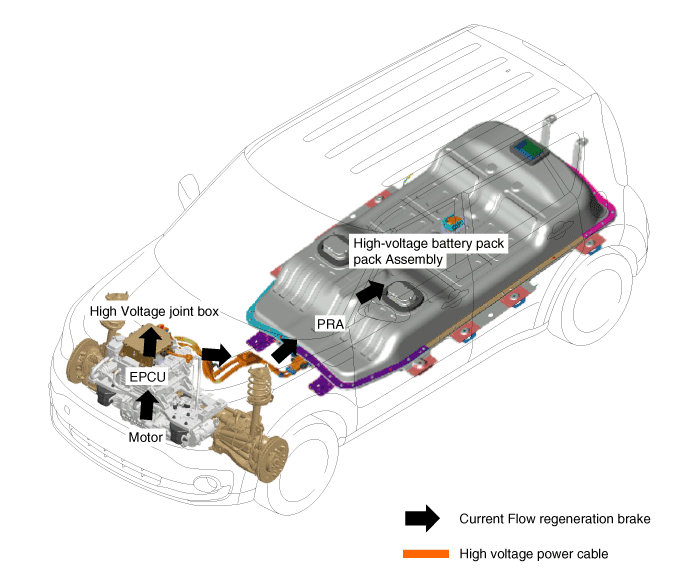

[Замедление (рекуперативное торможение)]
- Приводной двигатель используется в качестве генератора переменного тока и использует кинетический
энергия, вырабатываемая при торможении, для перезарядки электрической энергии в
сборка аккумуляторной батареи высокого напряжения.
- Активировать: Когда скорость автомобиля превышает 10 км/ч
- Не активировать: когда скорость автомобиля меньше 3 км/ч.

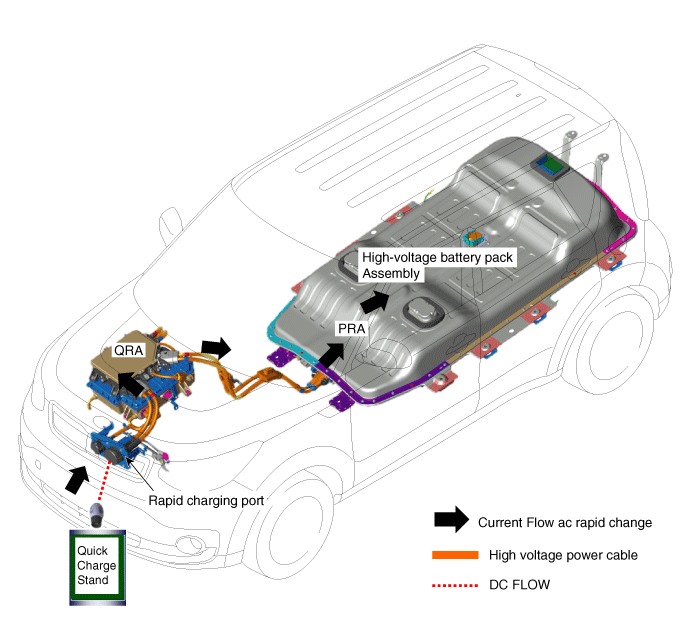

[Быстрая зарядка]
- Мощность заряда: 500 В, 200 А
- Тип зарядки: постоянный ток (DC)
- Время зарядки: прибл. 25 мин.

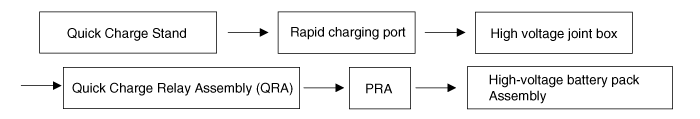

- Блок-схема зарядки: Стенд для быстрой зарядки -> Сборка высоковольтной аккумуляторной системы
- Объем заряда: 80% SOC высоковольтной батареи

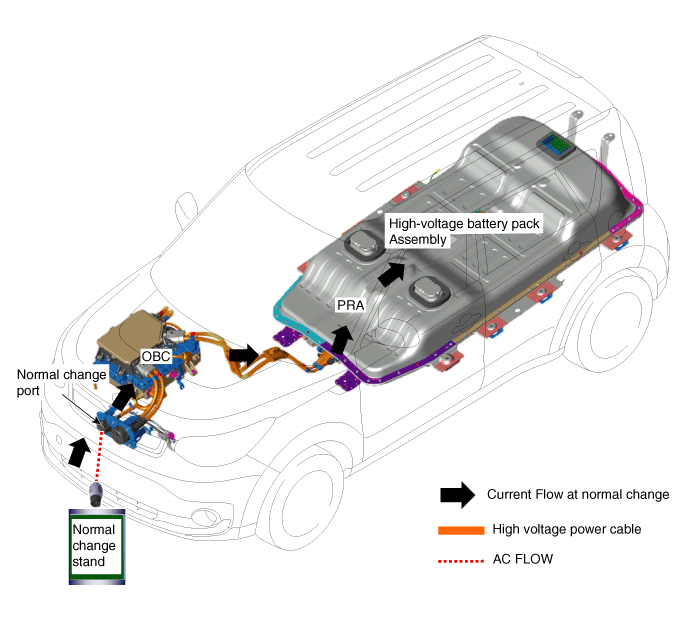

[Нормальный заряд]
- Мощность заряда: 220 В, 35 А
- Тип зарядки: переменный ток (AC)
- Время зарядки: прибл. 5 часов

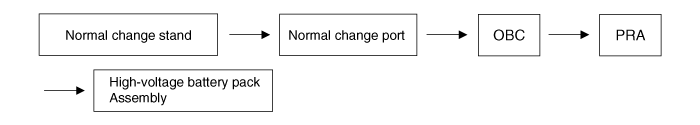

- Схема процесса зарядки: Стандартная зарядная станция -> Бортовое зарядное устройство (OBC) -> Сборка системы высоковольтной батареи
- Объем заряда: 95 % SOC высоковольтной батареи

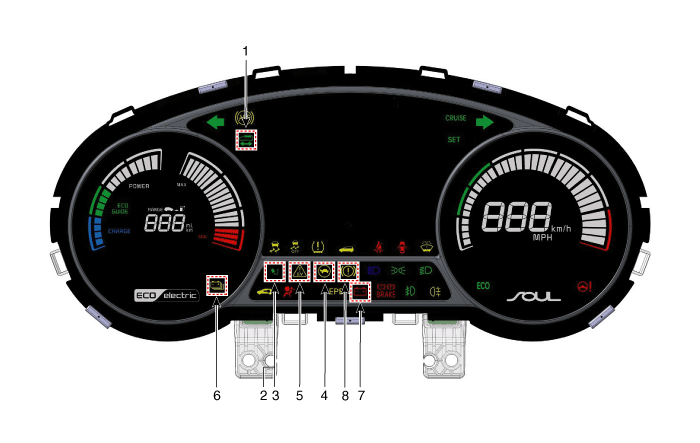

| [Индикатор] |
|
НЕТ
|
RefSymbol
|
Имя
|
Описание
|
Цвет
|
Освещение
|
Входной сигнал
|
Устройство управления
|
Рабочая мощность
|
|
1
|
|
Готовая лампа
|
Запрос включен, когда автомобиль готов к вождению.
|
Зеленый
|
ВЕЛ
|
МОЖЕТ
|
ВЦУ
|
IGN1
|
|
2
|
|
Индикатор зарядки
|
Запрос на включение индикаторной лампы после завершения зарядки.
|
Зеленый
|
ВЕЛ
|
МОЖЕТ
|
СЭМ
|
IGN3
|
|
3
|
|
Индикатор зарядки
|
Запрос на включение индикаторной лампы во время зарядки.
|
Красный
|
ВЕЛ
|
МОЖЕТ
|
СЭМ
|
IGN3
|
|
4
|
|
Индикатор выключения питания
|
В случае неисправности, как указано ниже, выходная мощность автомобиля ограничивается, и требуется включить лампу.
- Перегрев или низкий SOC - Перегрев и системная ошибка - Если скорость автомобиля ограничена из-за неисправности ABS или тормозной системы. - Неисправность системы охлаждения |
Желтый
|
ВЕЛ
|
МОЖЕТ
|
ВЦУ
|
IGN1
|
|
5
|
|
Сервисная лампа
|
- Запрос на включение в случае обнаружения сбоя VCU, MCU, BMS, LDC, FATC или OBC.
- Включается при запуске, а затем выключается через 3 секунды. |
Желтый
|
ВЕЛ
|
МОЖЕТ
|
ВЦУ
MCU СЭМ НРС ФАТЦ |
IGN1
|
|
ОВС
|
ИГ1 и ИГН3
|
|||||||
|
6
|
|
Индикатор низкого заряда батареи
|
Лампа запроса на включение при низком уровне заряда SOC высоковольтной батареи.
|
Желтый
|
ВЕЛ
|
МОЖЕТ
|
СЭМ
|
IGN1
|
|
7
|
|
Вспомогательная лампа заряда аккумулятора 12 В
|
В случае разрядки вспомогательной батареи 12 В, отказа устройства подзарядки или отказа системы подзарядки.
Запрос на включение сигнальной лампы |
Красный
|
ВЕЛ
|
МОЖЕТ
|
НРС
|
IGN1
|
|
8
|
|
Лампа RES
(RBS: система рекуперативного торможения) |
Запрос на включение в случае отказа рекуперативного тормоза.
|
Желтый
|
ВЕЛ
|
МОЖЕТ
|
ЭБС
|
IGN1
|
