Kia Soul EV: Процедуры ремонта системы охлаждения высоковольтной батареи / датчика температуры на входе

Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию / Аккумуляторная система электромобиля / Система охлаждения высоковольтной батареи / Процедуры ремонта датчика температуры на входе

осмотр
1.
Выключите зажигание.
2.
Отключите высокое напряжение.
(См. Система управления аккумуляторной батареей — «Процедура отключения при высоком напряжении»)
3.
Снимите блок аккумуляторной батареи высокого напряжения.
(См. Система высоковольтных аккумуляторных батарей – Процедуры ремонта – «Снятие»)
4.
Снимите верхнюю часть корпуса высоковольтной аккумуляторной батареи.
(См. «Система высоковольтных батарей — корпус — «Верхний регистр»)
5.

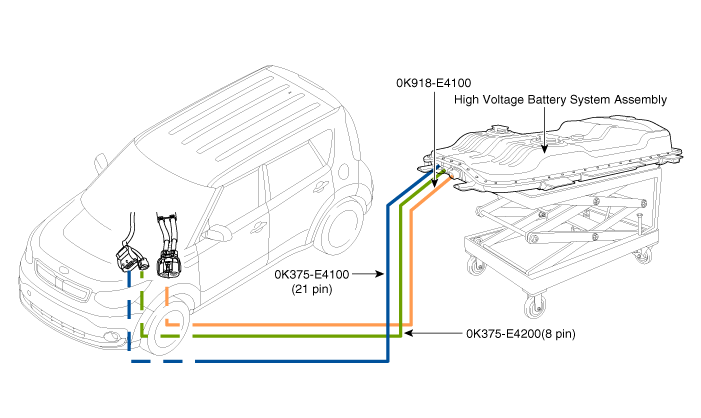

Подключите SST (№: 0K918-E4100, 0K375-E4100, 0K375-E4200), как показано на рисунке ниже.

6.
Подключите GDS к DLC.
7.
Включите зажигание.
8.

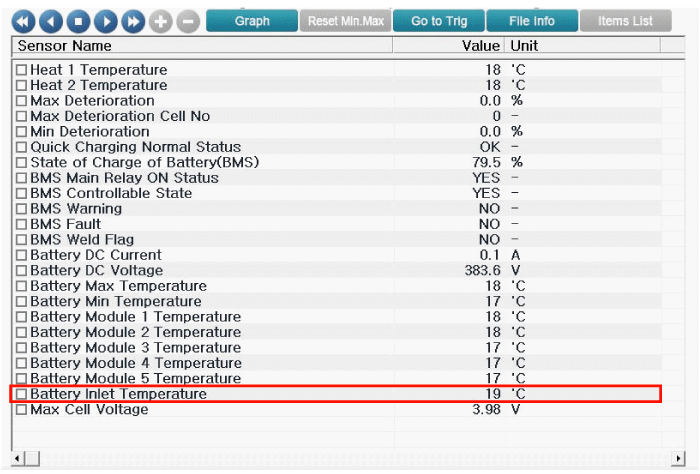

Проверьте «Температура на входе аккумулятора» в служебных данных GDS.

9.
Выключите зажигание.
10.
Отсоедините SST (кабель аккумуляторной батареи высокого напряжения и кабель проверки BMS).
11.
Проверьте сопротивление по температуре.
Температура (°C)
Сопротивление (К?)
Толерантность (%)
-40
204,5
±4,0
-30
117,8
±3,5
- 20
70,34
±3,0
- 10
43,43
±2,5
0
27,63
±2,0
10
18.07
±1,6
20
12.11
±1,2
30
8.303
±1,2
40
5.813
±1,5
50
4.149
±1,9
60
3.013
±2,2
70
2,225
±2,5

Удаление
Нагреватель высоковольтной батареи, Нагреватель высоковольтной батареи Датчик температуры и датчик температуры на входе встроены в сборка аккумуляторной батареи высокого напряжения. Поэтому обратитесь к процедуре удаления сборка аккумуляторной батареи высокого напряжения.
Монтаж
Нагреватель высоковольтной батареи, Нагреватель высоковольтной батареи Датчик температуры и датчик температуры на входе встроены в сборка аккумуляторной батареи высокого напряжения. Поэтому обратитесь к процедуре удаления сборка аккумуляторной батареи высокого напряжения.
Принципиальные схемы датчика температуры на входе
Принципиальная электрическая схема ...
