Kia Soul EV: Процедуры ремонта системы охлаждения высоковольтной батареи / охлаждающего вентилятора

Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию / Аккумуляторная система электромобиля / Система охлаждения высоковольтной батареи / Процедуры ремонта охлаждающего вентилятора

осмотр
1.
Выключите зажигание и отсоедините отрицательную (-) клемму дополнительной аккумуляторной батареи (12 В).
2.
Подключите GDS к DLC.
3.
Включите зажигание.
4.
Проверьте «Обязанность управления» и формы сигналов в соответствии с «Состоянием вентилятора», выполнив «Проверку срабатывания» на GDS.
Скорость охлаждающего вентилятора
Долг (%)
Скорость вентилятора (об/мин)
0
0
0
1
10
900
2
20
1200
3
30
1500
4
40
1800
5
50
2100
6
60
2450
7
70
2600
8
80
2800
9
90
3000

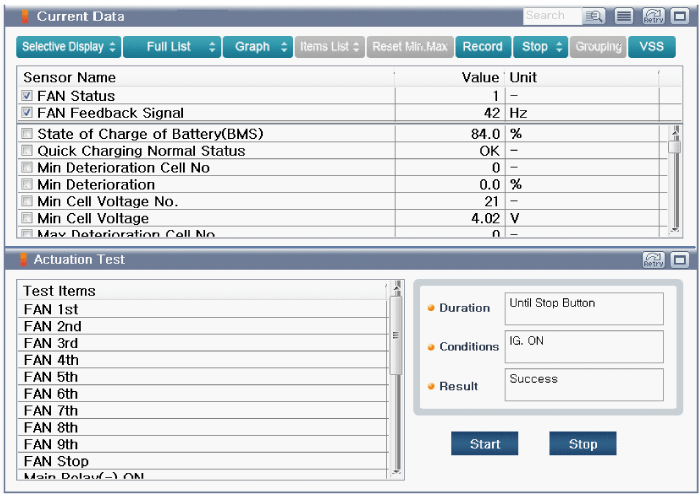

[Вентилятор охлаждения на 1-й скорости]

[Вентилятор охлаждения на 2-й скорости]

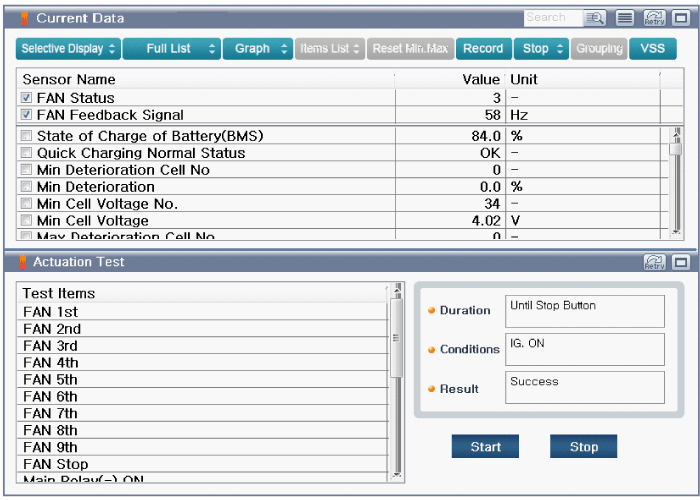

[Вентилятор охлаждения на 3-й скорости]

[Вентилятор охлаждения на 4-й скорости]

[Вентилятор охлаждения на 5-й скорости]

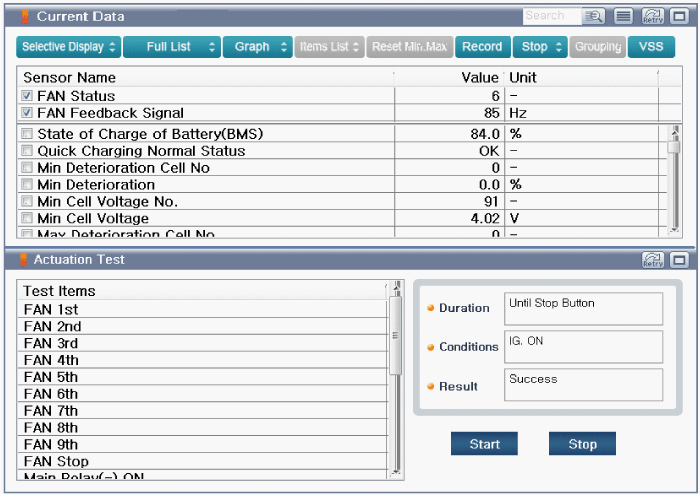

[Вентилятор охлаждения на 6-й скорости]

[Вентилятор охлаждения на 7-й скорости]

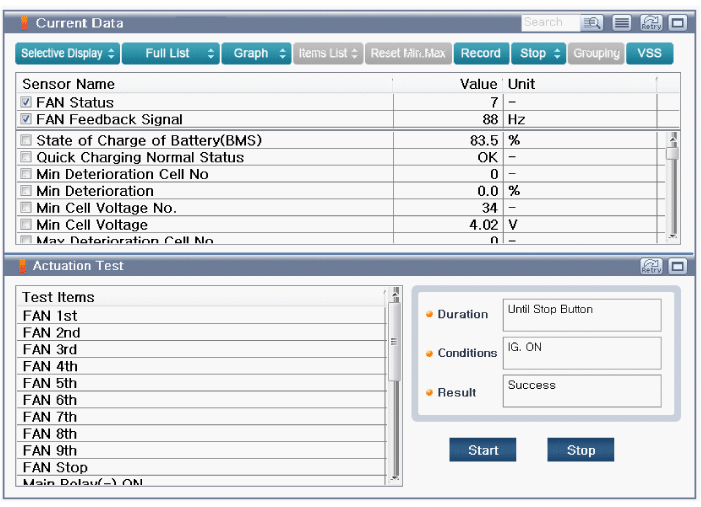

[Вентилятор охлаждения на 8-й скорости]

[Вентилятор охлаждения на 9-й скорости]

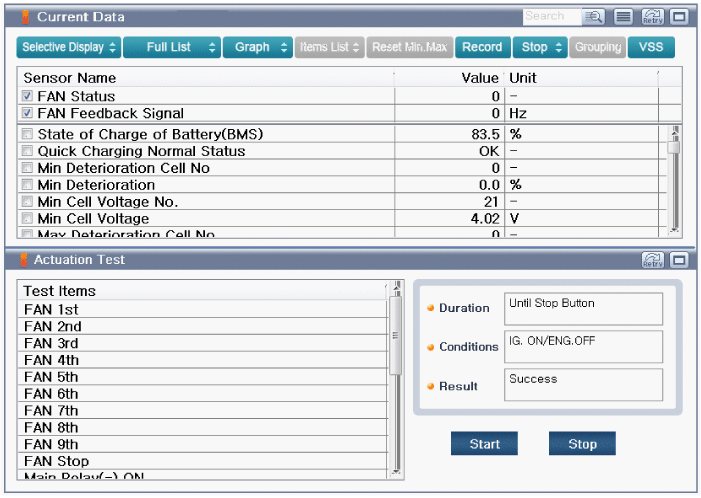

[Останов охлаждающего вентилятора]

Удаление
1.
Выключите зажигание и отсоедините вспомогательную (12 В) отрицательную (-) клемму.
2.
Снимите заднюю подушку.
(См. Кузов — «Заднее сиденье в сборе»)
3.
Ослабив гайку (А), снимите защитную панель выходного воздуховода (В).
Гайка крепления панели выходного воздуховода протектора: 7,8 ~ 11,8 Н·м (0,8 ~ 1,2 кгс·м, 5,8 ~ 8,7 фунт-фут)

4.
Откройте багажник.
5.
Снимите багажную полку (А).

6.
Ослабив болт (А), снимите выпускной патрубок охлаждения (В).
Болт крепления выпускного канала охлаждения: 7,8 ~ 11,8 Н·м (0,8 ~ 1,2 кгс·м, 5,8 ~ 8,7 фунт-фут)

7.
Ослабив гайку (А), снимите охлаждающий вентилятор (В).
Гайка крепления вентилятора охлаждения: 7,8 ~ 11,8 Н·м (0,8 ~ 1,2 кгс·м, 5,8 ~ 8,7 фунт-фут)

Монтаж
1.
Установите в порядке, обратном снятию.
Описание и работа охлаждающего вентилятора
Описание Он управляет скоростью двигателя BLDC с помощью ШИМ-сигнала ЭБУ BMS. ...
Описание и работа охлаждающего канала
Описание Он работает как путь воздушного потока, когда работает охлаждающий вентилятор. Выходной канал модуля батареи Защитная панель выходного воздуховода Выходной канал охлаждения ...
