Общий осмотр
После или перед обслуживанием системы EPS выполните поиск и устранение неисправностей и проверьте процедура следующая. Сравните состояние системы с нормальным состоянием в приведенную ниже таблицу, и при обнаружении аномального симптома примите необходимые меры. и осмотр.
Условия испытаний
Нормальное состояние: двигатель не должен обеспечивать усиление рулевого управления.
Симптом
Возможная причина
Средство
Иг выкл.
Мотор обеспечивает рулевое управление.
ASP не откалиброван.
Выполните калибровку ASP с помощью сканирующего прибора.
IG блоки питания
Осмотрите линию питания IG.

Условия испытаний
Нормальное состояние: электродвигатель не должен усиливать рулевое управление, горит контрольная лампа. освещенный.
Симптом
Возможная причина
Средство
IG вкл/двигатель выключен
Мотор обеспечивает рулевое управление.
ASP не откалиброван.
Выполните калибровку ASP с помощью сканирующего прибора.
Сигнал EMS CAN не получен.
Осмотрите линию CAN.
Сигнальная лампа не горит.
Ошибка кластера
Осмотрите кластер и жгут кластера

Условия испытаний
Нормальное состояние: электродвигатель обеспечивает усиление рулевого управления, контрольная лампа не горит.
Симптом
Возможная причина
Средство
IG включен/двигатель включен
Горит контрольная лампа, и двигатель не обеспечивает помощь при рулевом управлении.
EPS (постоянно горячий) и неисправность источника питания IG
Осмотрите разъем и жгут для EPS (постоянно горячий) и питания IG. линия подачи.
DTC определяется системой.
Выполните самопроверку с помощью сканирующего устройства и отремонтируйте или замените.
Горит контрольная лампа, и электродвигатель усиливает рулевое управление.
ASP не откалиброван.
Выполните калибровку ASP с помощью сканирующего прибора.
Ошибка связи CAN между EPS и кластером.
Осмотрите линию CAN.

ASP: абсолютное положение руля
CAN: сеть контроллеров
EMS: система управления двигателем
Следующие симптомы могут возникать при нормальной эксплуатации автомобиля и если сигнальная лампа EPS не горит, это не является неисправностью системы ЭПС.
•
После включения зажигания рулевое колесо становится тяжелее, пока он выполняет диагностику системы EPS, примерно 2 секунды, затем рулевое управление становится нормальным.
•
После включения или выключения зажигания слышен шум реле EPS может произойти, но это нормально.
•
Когда он управляется, когда автомобиль стоит или движется на низкой скорости. скорости, может возникать шум двигателя, но это нормальный рабочий шум.
Соблюдайте осторожность при калибровке ASP (абсолютное положение рулевого управления) или при распознавании типа EPS
•
Перед калибровкой ASP или EPS проверьте, полностью ли заряжен аккумулятор. распознавание типов.
•
Будьте осторожны, чтобы не отсоединить какие-либо кабели, подключенные к автомобилю или во время калибровки ASP или распознавания типа EPS.
•
Когда калибровка ASP или распознавание типа EPS завершены, поверните выключите зажигание и подождите несколько секунд, затем запустите двигатель для подтверждения нормальной работы автомобиля.

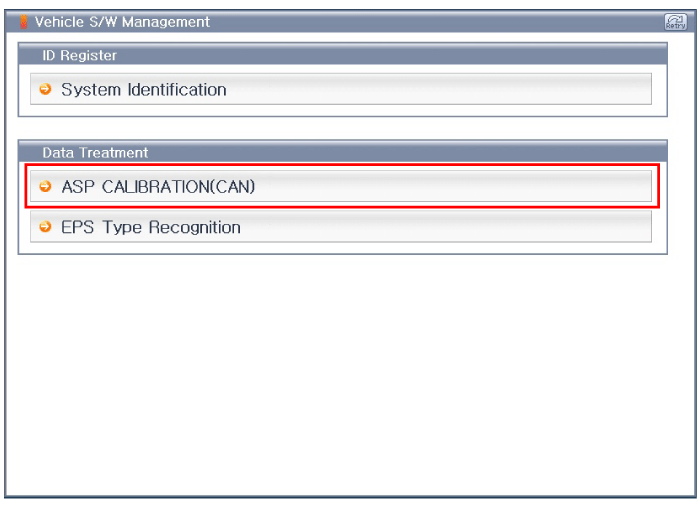

Калибровка АСП
1.
Выберите «Датчик угла поворота рулевого колеса».
2.

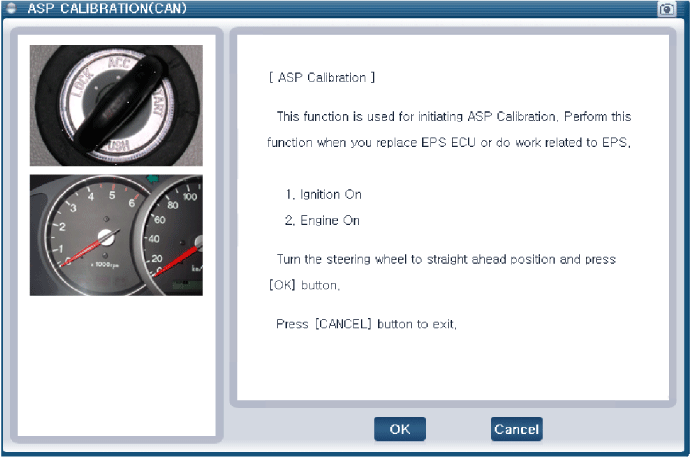

Продолжайте тест в соответствии с инструкцией на экране.

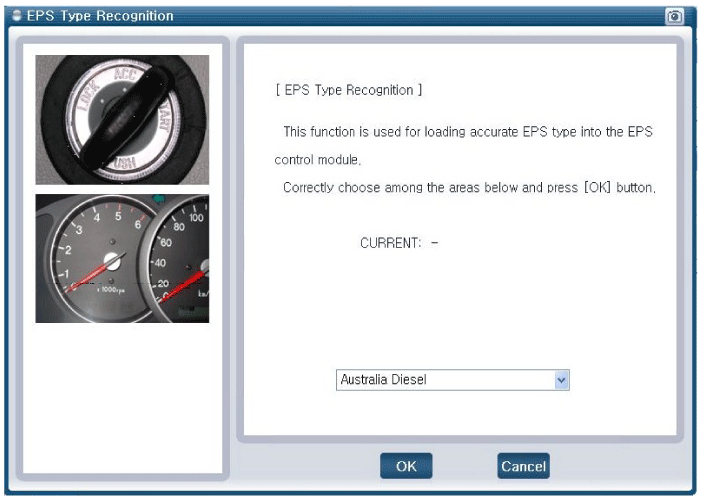

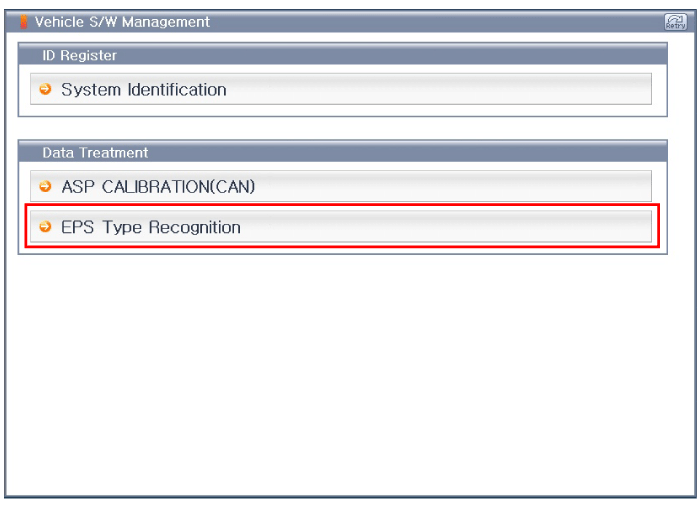

Процедура распознавания типа ЭЭС
1.
Выберите «Кодирование вариантов EPS».
2.
Продолжайте тест в соответствии с инструкцией на экране.
