Hyundai Sonata: Система подачи топлива / Расположение компонентов и компонентов

Расположение компонентов

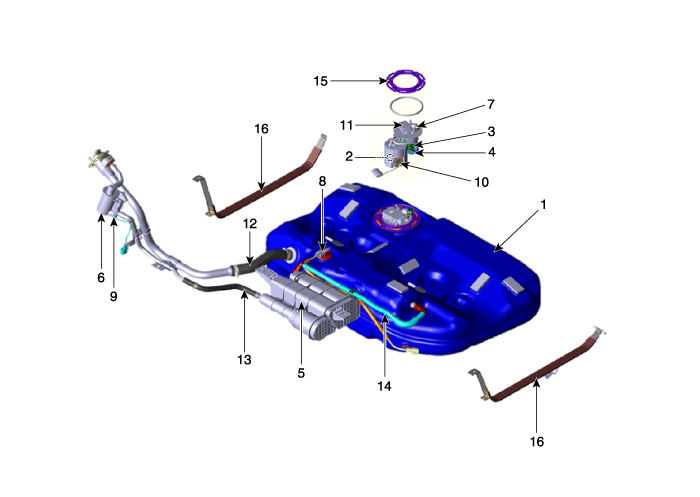

[Топливный бак]

1. Топливный бак
2. Топливный насос
3. Топливный фильтр
4. Регулятор давления топлива
5. Канистра
6. Воздушный фильтр топливного бака
7. Датчик давления топлива (FPS)
8. Датчик давления в топливном баке (FTPS)

9. Клапан закрытия канистры (CCV)
10. Датчик уровня топлива (ДУТ)
11. Модуль управления топливным насосом (FPCM)
12. Топливный шланг
13. Вентиляционный шланг
14. Паровая трубка
15. Крышка пластины топливного насоса
16. Лента топливного бака

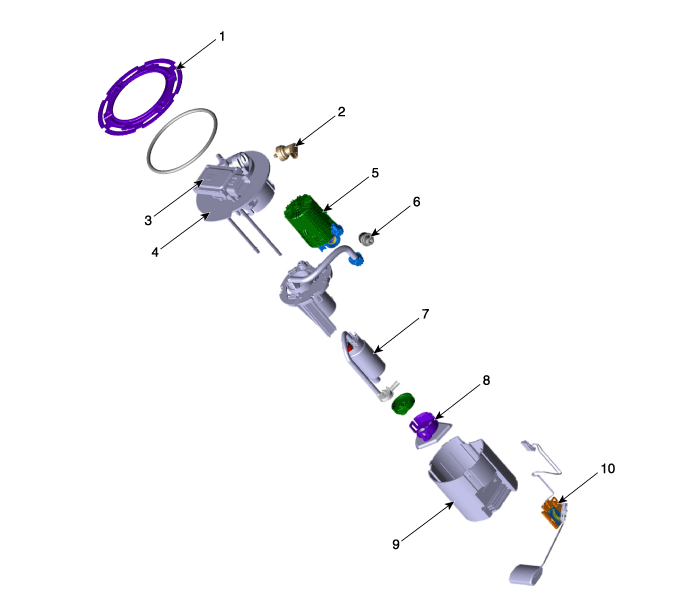

[Узел топливного насоса]

1. Крышка пластины топливного насоса
2. Датчик давления топлива (FPS)
3. Модуль управления топливным насосом (FPCM)
4. Головка в сборе
5. Топливный фильтр

6. Регулятор давления топлива
7. Двигатель топливного насоса
8. Предварительный фильтр
9. Резервуар-стакан
10. Датчик топлива

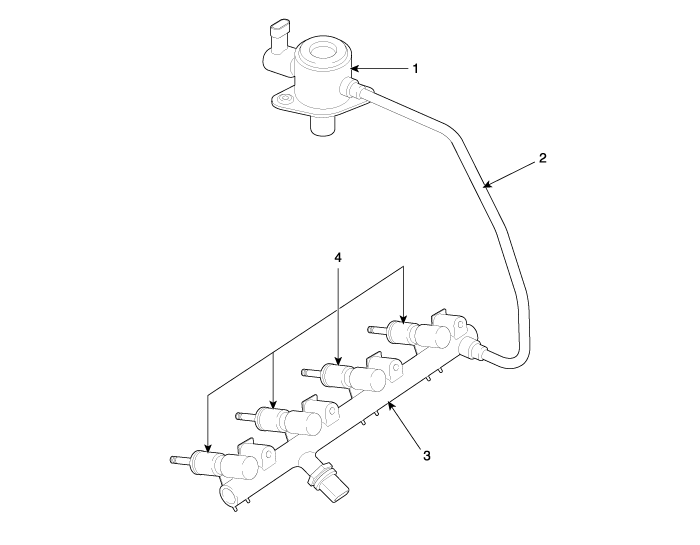

[Топливопровод высокого давления]

1. Топливный насос высокого давления
2. Топливная трубка высокого давления

3. Напорная труба
4. Инжектор

Всякий раз, когда топливный насос высокого давления, топливопровод, нагнетательная трубка или инжектор снимаются сразу после отключения двигатель, травма может быть вызвана выбросом высокого давления топливо. Сбросьте остаточное давление в топливопроводе высокого давления, ссылаясь на «Процедуру сброса остаточного давления топлива» ниже перед снятие любых компонентов топливной системы высокого давления.

Компоненты и расположение компонентов

Расположение компонентов

[Топливный бак]

[Узел топливного насоса]

[Топливопровод высокого давления]
