Модуль управления топливным насосом (FPCM) Описание и работа

Описание

Модуль управления топливным насосом (FPCM) установлен справа стороне топливного бака на верхней пластине топливного насоса и управляет постоянным током двигатель, установленный внутри топливного насоса низкого давления. Модуль сравнивает мгновенную информацию о давлении топлива измеряется датчиком давления топлива (FPS) с заданным давлением топлива информация, предоставляемая ECM, и генерирует желаемое целевое топливо давление, управляя двигателем топливного насоса и регулируя подачу топлива скорость в топливопроводе низкого давления между низким и высоким давлением топливные насосы.

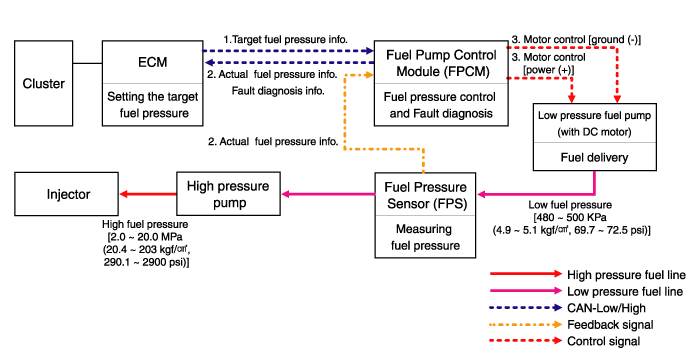

Операция

1. 1
   Модуль ECM передает информацию о целевом давлении топлива в FPCM по сети CAN.
2. 2
   FPS предоставляет FPCM информацию о фактическом давлении топливная магистраль низкого давления между топливной системой низкого и высокого давления насосы, а FPCM передает информацию в ECM. Кроме того, FPCM диагностирует неисправности в FPCM, двигателе топливного насоса и FPS, а затем предоставляет диагностическую информацию в ECM.
3. 3
   FPCM сравнивает фактическую информацию о давлении топлива измерено FPS с предоставленной информацией о целевом давлении топлива блоком управления двигателем и регулирует напряжение, подаваемое на датчик низкого давления. двигатель топливного насоса. FPCM продолжает регулировать расход топлива, контролируя топливный насос низкого давления, в зависимости от частоты вращения двигателя (об/мин) и автомобиля нагрузки.
