Hyundai Sonata: Принципиальные схемы системы подачи топлива / датчика давления топлива (FPS)

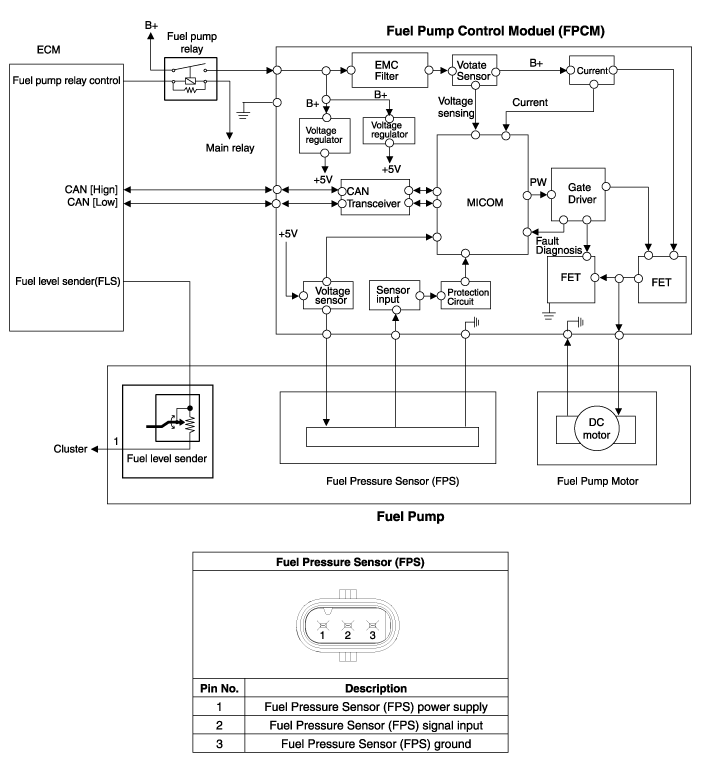

| Принципиальная электрическая схема |
| Отказоустойчивый режим |
|
Элемент
|
отказоустойчивый
|
|
Выходное напряжение (В)
|
12
|
Если датчик давления топлива неисправен, он переходит в отказоустойчивый режим.
режим. Это означает, что давление топлива повышается в соответствии с увеличением
значение текущего уровня и давления в топливной системе низкого давления
линия остается неподвижной, несмотря на повышение давления топлива.
|
Технические характеристики датчика давления топлива (FPS)
Спецификация
Давление [кПа (кгс/см?, psi)] Выходное напряжение (В) 50 (0,51, 7,3) 0,3600 (6,12, 87,0) 2,51100 (11,2, 159,5) 4,5
...
Датчик давления топлива (FPS) Процедуры ремонта
осмотр
1.
Подключите GDS к разъему канала передачи данных (DLC).
2.
Проверьте выходное напряжение датчика давления топлива (FPS).
Спецификация: см. «Технические характеристики»
Удаление
1.
Ту ...
