Hyundai Sonata: Процедуры ремонта системы ESP (электронной программы стабилизации) / блока управления ESP

Hyundai Sonata LF 2014-2019 Руководство по ремонту / Тормозная система / Система ESP (электронная программа стабилизации) / Процедуры ремонта блока управления ESP

Удаление
1.
Выключите зажигание.
2.
Потяните вверх замок разъема HECU, затем отсоедините разъем.

3.
Отсоедините тормозные трубки от HECU, отвернув гайки против часовой стрелки с помощью гаечного ключа.
Момент затяжки :
ABS: 13,7 ~ 16,7 Н·м (1,4 ~ 1,7 кгс·м, 10,1 ~ 12,3 фунт-фут)

4.
Ослабьте болты кронштейна HECU, затем снимите HECU и кронштейн.
Момент затяжки :
19,6 ~ 29,4 Н·м (2,0 ~ 3,0 кгс·м, 14,5 ~ 21,7 фунт-фут)

1.
Никогда не пытайтесь разбирать HECU.
2.
HECU необходимо транспортировать и хранить в.
3.
Никогда не ударяйте по HECU.
5.
Ослабьте болты кронштейна, затем снимите кронштейн с HECU.
Момент затяжки :
5,9 ~ 9,8 Н·м (0,6 ~ 1,0 кгс·м, 4,3 ~ 7,2 фунт-фут)

Монтаж
1.
Установка обратна снятию.
2.
Затяните крепежные болты и гайки HECU с указанным моментом.
3.
После установки прокачайте тормозную систему.
(См. Тормозная система — «СИСТЕМА ESP, прокачка тормозной системы»)
4.
Подключите GDS к разъему канала передачи данных, расположенному под приборной панелью.
5.

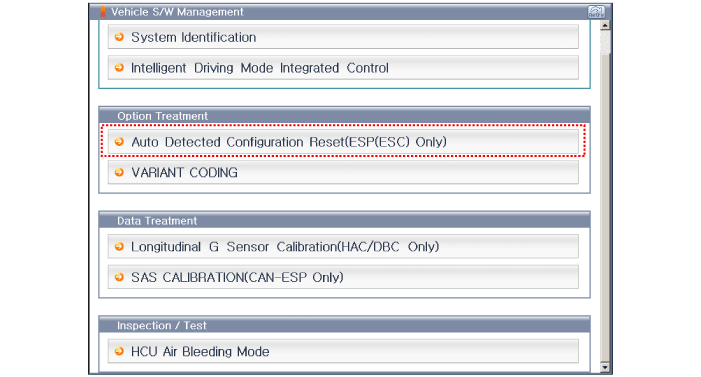

Выберите и действуйте в соответствии с инструкциями на экране GDS.

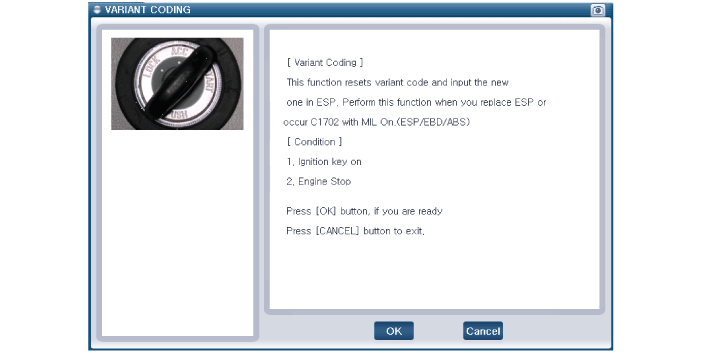

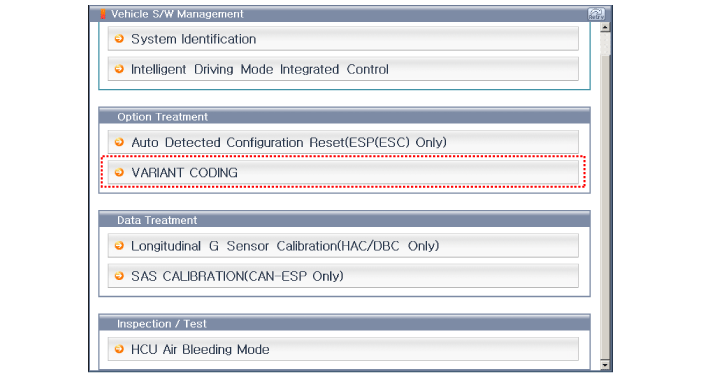

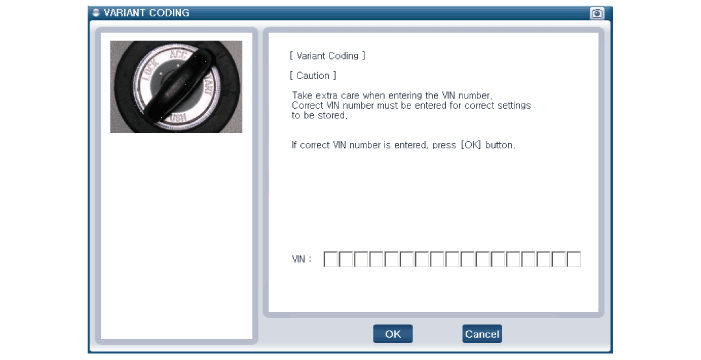

[ВАРИАНТ КОДИРОВАНИЯ]

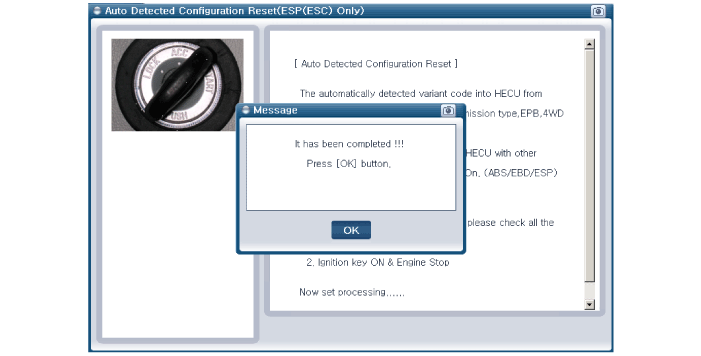

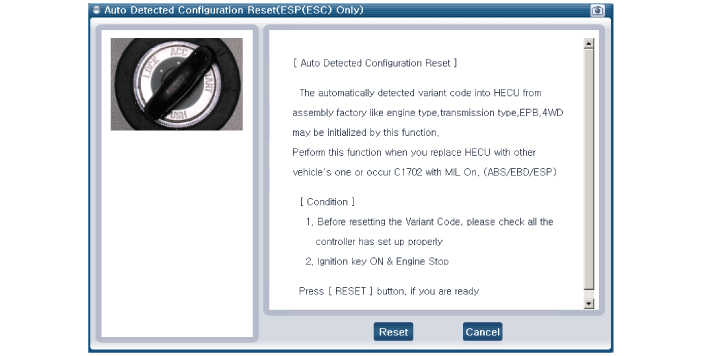

[Автоматически обнаруженный сброс конфигурации]

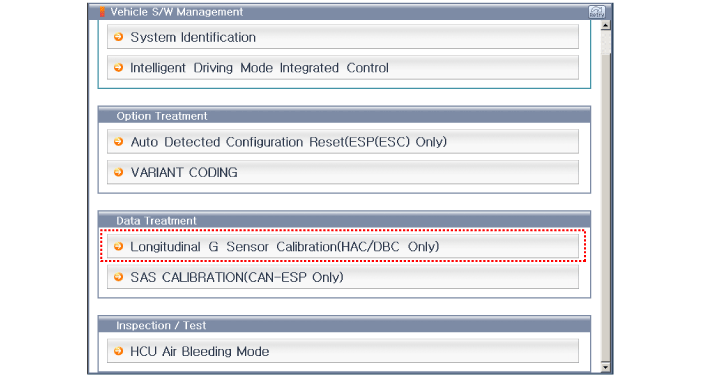

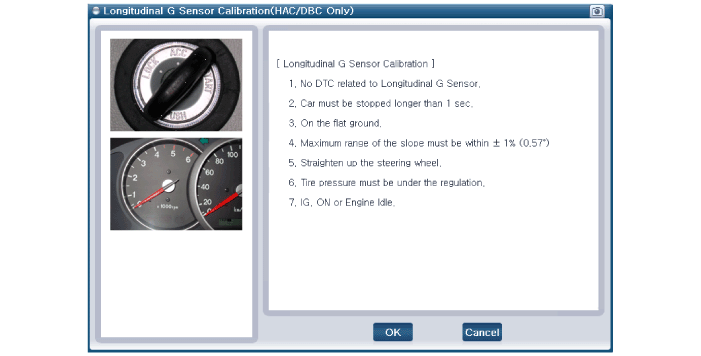

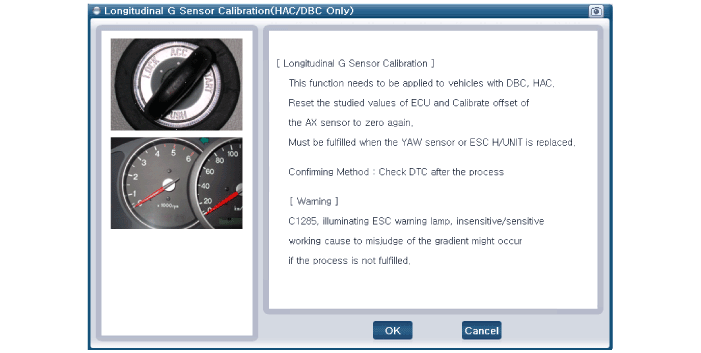

[Калибровка датчика продольного ускорения]

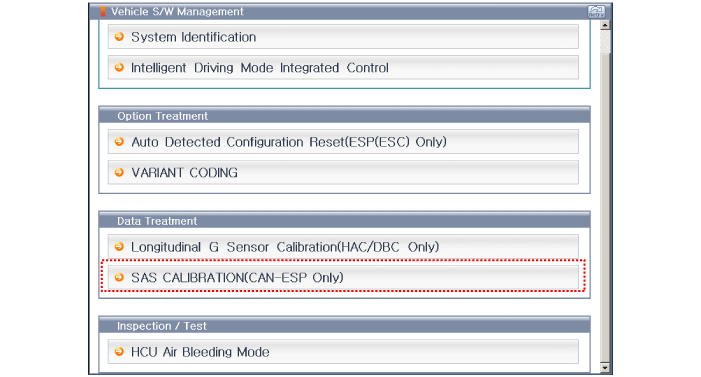

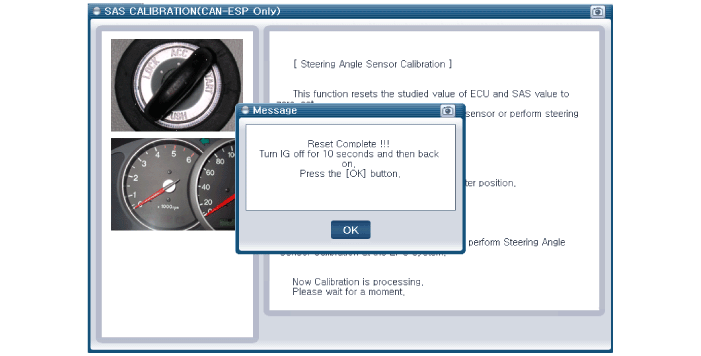

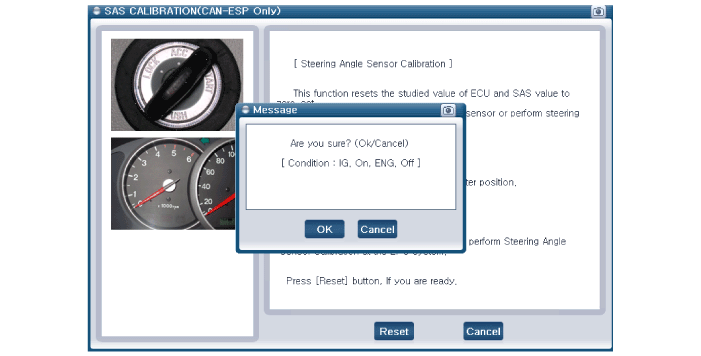

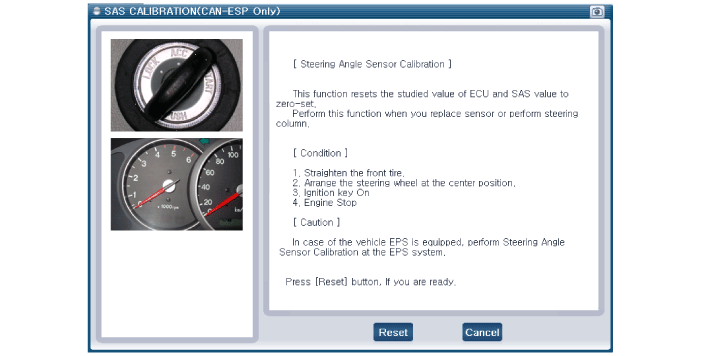

[КАЛИБРОВКА SAS]
