Тормозная система

Схемы выключателя стоп-сигналов

Место в руководстве: Тормозная система
Общая информация — 9Механическая система двигателя — 90Электрическая система двигателя — 58Система контроля выбросов — 24Управление двигателем/топливная система — 114Карданный вал и ось — 15Подвесная система — 35Рулевая система — 19Сдержанность — 50Тормозная система — 54Кузов (внутри и снаружи) — 213Электрическая система кузова — 241Отопление, вентиляция, кондиционирование — 56Система DCT (трансмиссия с двойным сцеплением) — 52
~1мин чтения

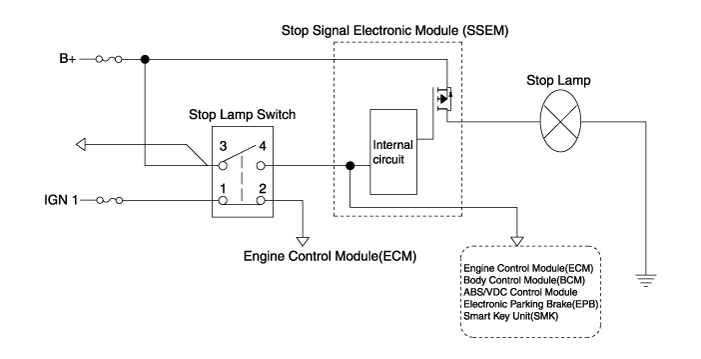

Схематическая диаграмма

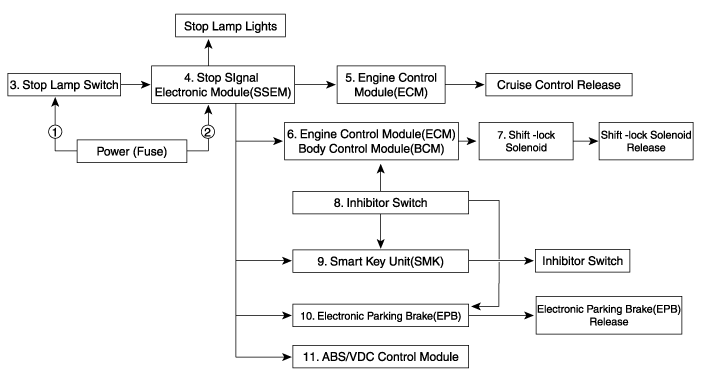

Схема системы

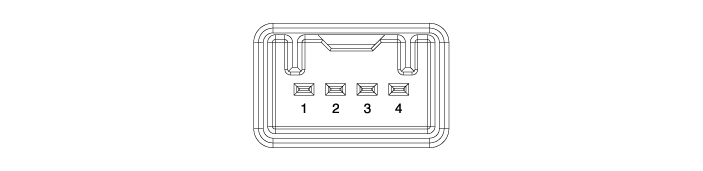

Терминальная функция

Терминал Описание
1 IGN1
2 Модуль управления двигателем (ECM)
3 В+
4 Стоп-сигнал
