Hyundai Sonata: Процедуры ремонта электронного блока тормозной системы/стоп-сигнала

Hyundai Sonata LF 2014-2019 Руководство по ремонту / Тормозная система / Тормозная система / Процедуры ремонта электронного модуля стоп-сигнала

осмотр
1. Проверка предохранителей
Установите тестовый предохранитель на часть плавкого предохранителя выключателя и предохранителя реле, чтобы убедиться в нормальном соединении.

2. Проверка разъема каждой частью
Проверьте, не поврежден ли каждый разъем, не произошло ли перенапряжение на клеммах или неполное соединение.
[Распределительная коробка машинного отделения]

[Электронный модуль стоп-сигнала]

[Модуль управления ABS/VDC]

3. Осмотрите цепь стоп-сигнала.

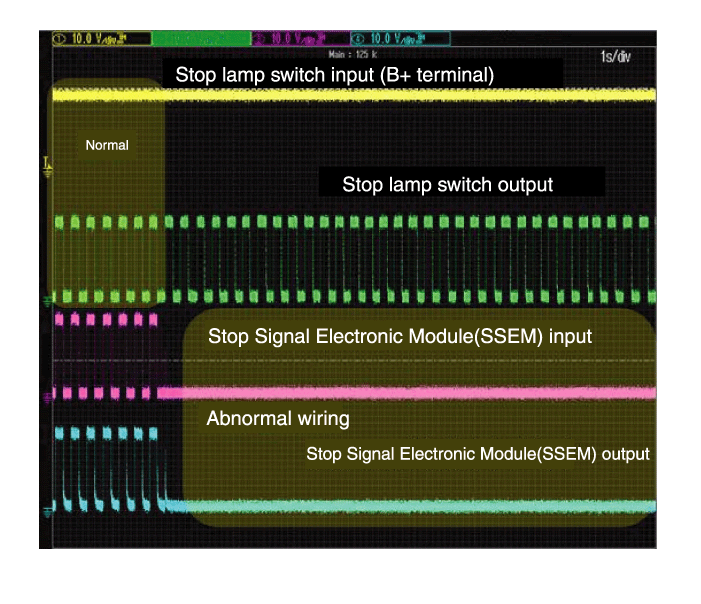

Подсоедините щуп к каждому клеммному проводу и проверьте форму сигнала осциллографа.
[Вход/выход переключателя стоп-сигналов]

[Ввод/вывод электронного модуля стоп-сигнала]

[Экран формы сигнала осциллографа]

Удаление
1.
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
2.
Снимите блок AVN.
(См. Электрическая система кузова — «Система AVN»)
(См. Электрическую систему кузова — «Система AVN премиум-класса»)
3.
Снимите перчаточный ящик.
(См. Кузов — «Перчаточный ящик»)
4.
Отсоедините разъем электронного модуля стоп-сигнала (А).
5.
Снимите зажим (В), а затем снимите электронный модуль стоп-сигнала.

6.
Установка обратна снятию.
Принципиальные схемы электронного модуля стоп-сигналов
Схема системы Терминал Функция КлеммаОписание1Заземление 2Сигнал HAC/DBC (активный низкий уровень)3Сигнал ESS (активный низкий уровень)4Стоп-сигнал5Выключатель стоп-сигнала6ЭБУ/ SMK7Сигнал ESS (активный высокий уровень)8Аккумулятор ...
