Выключатель стоп-сигнала

Поиск неисправностей

1. 1
   Диагностика деталей

   Предметы	Причина	Симптом
   Выключатель предохранителя	Неисправное соединение предохранителя, Поврежденный предохранитель	Код неисправности: P0504 Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, проблема с отменой функции EPB, Неисправность стоп-сигналов, горит лампа ESP OFF.	Проверка формы сигнала выполняется с помощью осциллографа на каждой детали во время ускорение/торможение. (См. проверку цепи выключателя стоп-сигналов. процедуры) Ссылаться к соответствующим процедурам ремонта детали, когда что-то ненормальное обнаружены в осциллограмме (обратитесь к процедурам ремонта соответствующую деталь и при необходимости заменить ее)
   Реле предохранителя	Неисправное соединение предохранителя, Поврежденный предохранитель	Код неисправности: P0504 Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, проблема с отменой функции EPB, Неисправность стоп-сигналов, горит лампа ESP OFF.
   Выключатель стоп-сигнала	Поврежденная проводка каждой части Неправильное подключение к разъему Каждая часть неисправна	Код неисправности: P0504 Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, проблема с отменой функции EPB, Неисправность стоп-сигналов, горит лампа ESP OFF.
   Стоп-сигнал электронный модуль (если применимо)		Код неисправности: P0504, C2130, C2131 Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, проблема с отменой функции EPB, Неисправность стоп-сигналов, горит лампа ESP OFF.
   Модуль управления двигателем (ECM)		Код неисправности: P0504 Симптом: проблемы с переключением передач, проблемы с отключением функции круиз-контроля.
   Модуль управления кузовом (BCM)		Проблемы с переключением передач
   Соленоид блокировки переключения передач		Проблемы с переключением передач
   Переключатель ингибитора		Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, проблема с отменой функции EPB
   Блок смарт-ключей (SMK)		Стартовый сбой
   Электронный стояночный тормоз		Симптом: проблема с отменой функции EPB, горит индикатор ESP OFF.
   Блок управления ABS/VDC (Датчик давления)		Симптом: горит индикатор ESP OFF.

2. 2
   Симптоматическая диагностика

   Симптом	Часть, которая может быть причиной
   Проблемы с запуском	Предохранитель переключателя, Предохранитель реле, Выключатель стоп-сигнала, Электронный модуль стоп-сигнала, Модуль управления ABS/VDC, Каждый провод, Разъем	Проверьте форму волны с помощью осциллограф на каждую деталь при разгоне/торможении автомобиля. (Ссылаться на Порядок проверки цепи выключателя стоп-сигнала) Обратитесь к соответствующим процедурам ремонта детали, когда что-то в осциллограмме обнаружена аномалия (обратитесь к процедурам ремонта соответствующей детали и при необходимости заменить ее)
   Проблемы с переключением передач	Предохранитель переключателя, предохранитель реле, выключатель стоп-сигнала, электронный модуль стоп-сигнала, BCM, ECM, выключатель ингибитора, каждый провод, разъем
   горит лампочка ESP OFF	Предохранитель переключателя, Предохранитель реле, Выключатель стоп-сигнала, Электронный модуль стоп-сигнала, Модуль управления ABS/VDC, Каждый провод, Разъем
   P0504	Предохранитель переключателя, Предохранитель реле, Выключатель стоп-сигнала, Электронный модуль стоп-сигнала, ECM, Каждый провод, Разъем
   Стоп-сигнал не работает	Предохранитель выключателя, предохранитель реле, выключатель стоп-сигнала, электронный модуль стоп-сигнала, отсоединен провод/разъем
   Стоп-сигнал всегда включается	Выключатель стоп-сигнала, электронный модуль стоп-сигнала, Короткое замыкание проводки, сгорел предохранитель

3. 3

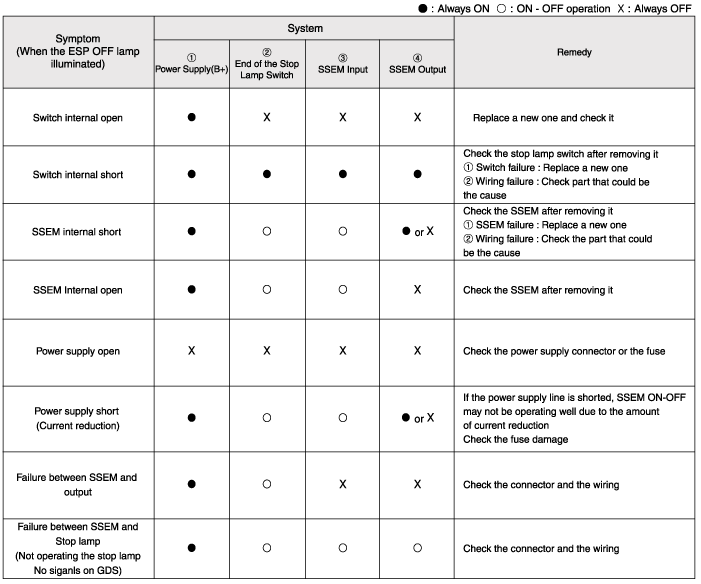

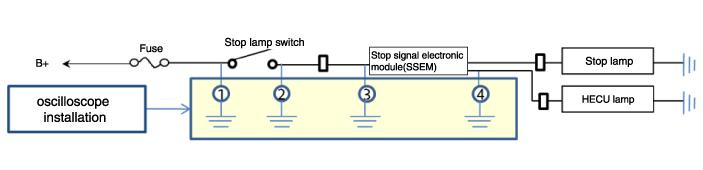

   Диагностика системы выключателя стоп-сигналов





   SSEM: Электронный модуль стоп-сигнала
4. 4
   Обратитесь к руководству по кодам DTC, когда отображаются соответствующие коды DTC.
