Hyundai Sonata: Принципиальные схемы электронного модуля тормозной системы / стоп-сигнала
Hyundai Sonata LF 2014-2019 Руководство по ремонту
/
Тормозная система
/
Тормозная система
/ Принципиальные схемы электронного модуля стоп-сигналов

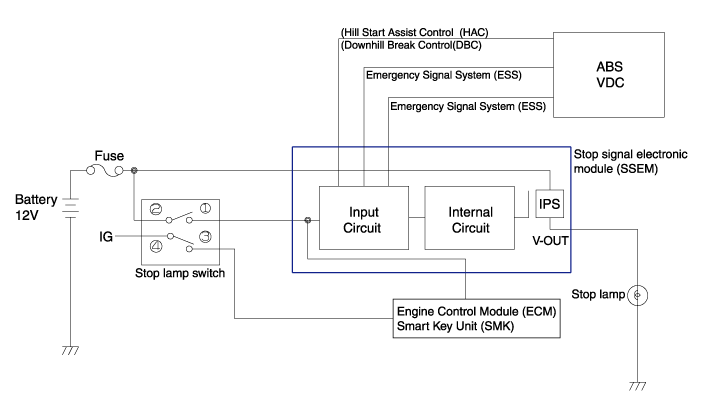

| Схема системы |
| Терминал Функция |
|
Терминал
|
Описание
|
|
1
|
Земля
|
|
2
|
Сигнал HAC/DBC (активный низкий уровень)
|
|
3
|
Сигнал ESS (активный низкий уровень)
|
|
4
|
Стоп-сигнал
|
|
5
|
Выключатель стоп-сигнала
|
|
6
|
ЭБУ/СМК
|
|
7
|
Сигнал ESS (активный высокий уровень)
|
|
8
|
Батарея
|
Технические характеристики электронного модуля стоп-сигнала
Технические характеристики
КатегорияДанныеДиапазон рабочих температур (°C) -40 ~ 85Диапазон температур хранения (°C) -40 ~ 105Рабочее напряжение (В)5,8 ~ 16Номинальный ток (A)15
...
Процедуры ремонта электронного модуля стоп-сигнала
осмотр
1. Проверка предохранителей
Установите тестовый предохранитель на часть плавкого предохранителя выключателя и предохранителя реле, чтобы убедиться в нормальном соединении.
2. Проверка разъема каждой частью
Проверьте, каждый ли c ...
