Разборка и сборка — центрирующая втулка приводного вала

Специальные инструменты) / Общее оборудование

Материалы

РАЗБОРКА

1. 1
   Снимите задний приводной вал.
   См.: Задний карданный вал (205-01 Карданный вал, снятие и установка).
2. 2
   Снимите гибкую муфту приводного вала.
   См.: Гибкая муфта приводного вала (205-01 Приводной вал, снятие и установка).
3. 3

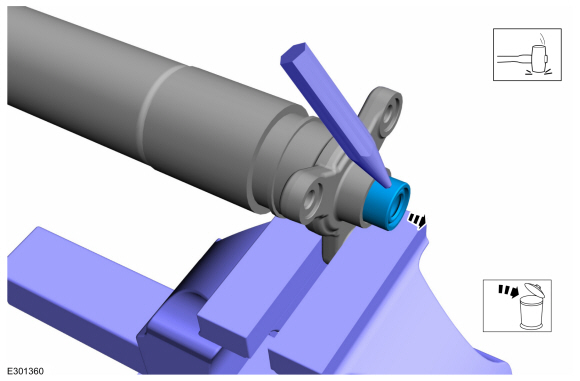

   Используя обычное оборудование, снимите и выбросьте центрирующую втулку приводного вала.
   Используйте общее оборудование: тиски
   Используйте общее снаряжение: медный молот.
   Используйте общее оборудование: удар



СБОРКА

1. 1

   УВЕДОМЛЕНИЕ: Не допускайте чрезмерной смазки компонентов карданного вала. Использование чрезмерного количества смазки может привести к повреждению компонентов карданного вала.

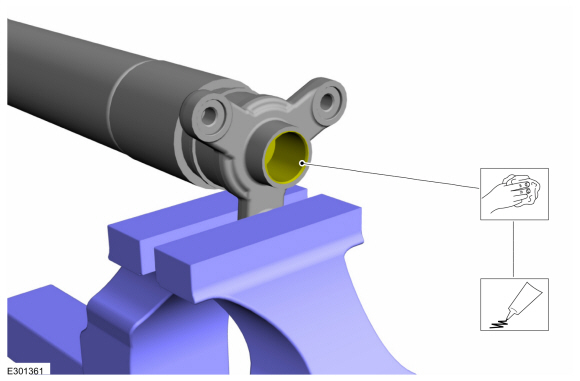

   Очистите и смажьте фланец приводного вала на сопрягаемой поверхности центрирующей втулки.
   Используйте общее оборудование: тиски
   Материал: Motorcraft® Premium Long-Life Grease / XG-1-E1 (ЕСА-M1C75-B)



2. 2

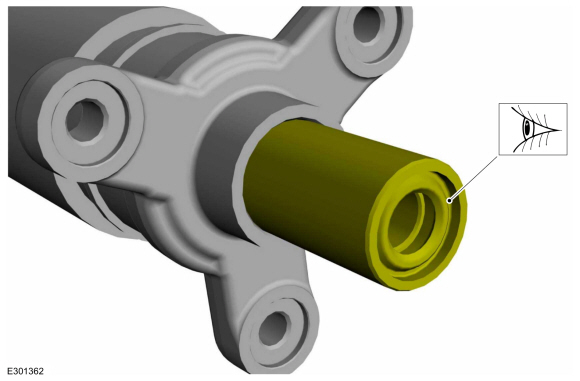

   Установите центрирующую втулку приводного вала на приводной вал.



3. 3

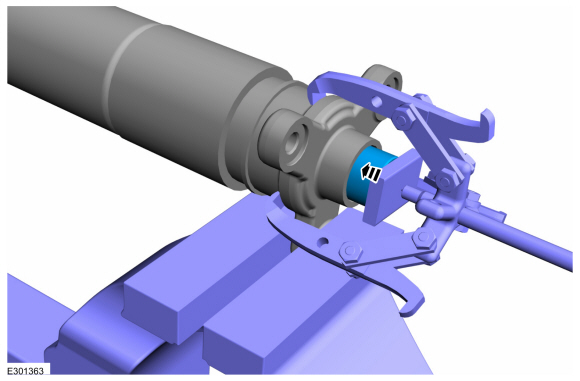

   Используя общее оборудование, запрессуйте новый центрирующая втулка приводного вала до тех пор, пока она не войдет внутрь фланец приводного вала.
   Используйте общее оборудование: тиски
   Используйте общее оборудование: съемник с тремя лапами



4. 4

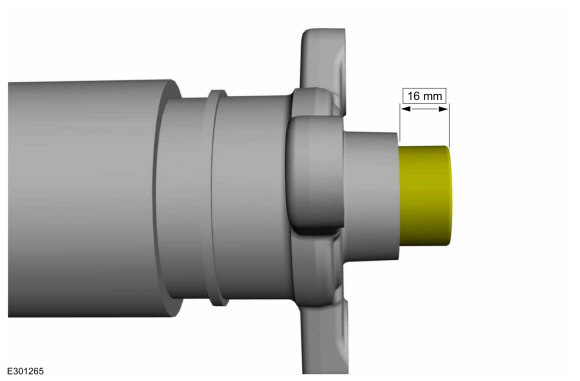

   Убедитесь, что окончательное нажатие на высоту новой центрирующей втулки приводного вала должно составлять 16 мм, как показано на рисунке.



5. 5

   УВЕДОМЛЕНИЕ: Не допускайте чрезмерной смазки компонентов карданного вала. Использование чрезмерного количества смазки может привести к повреждению компонентов карданного вала.

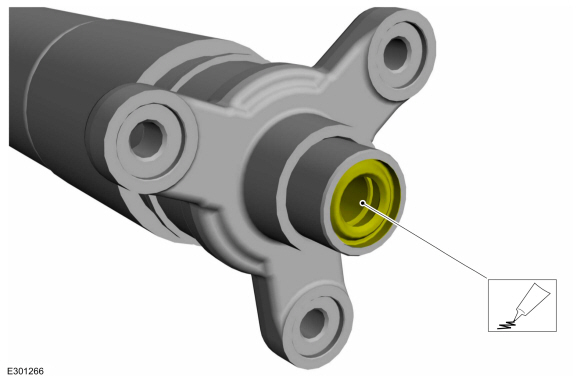

   Смажьте полость центрирующей втулки приводного вала консистентной смазкой перед установкой приводного вала.
   Материал: Motorcraft® Premium Long-Life Grease / XG-1-E1 (ЕСА-M1C75-B)



6. 6
   Установите гибкую муфту приводного вала.
   См.: Гибкая муфта приводного вала (205-01 Приводной вал, снятие и установка).
7. 7
   Установите задний карданный вал.
   См.: Задний карданный вал (205-01 Карданный вал, снятие и установка).
