Ford Explorer: Карданный вал / Разборка и сборка - Универсальный шарнир карданного вала

Специальные инструменты) / Общее оборудование

205-086 (Т74П-4635-С) Установщик / съемник, С-образная рама и винт

Материалы

РАЗБОРКА

УВЕДОМЛЕНИЕ: Ни в коем случае не зажимайте карданный вал сборка в губках тисков или аналогичного удерживающего приспособления. Вмятина или могут возникнуть локальные трещины, что приведет к выходу из строя карданного вала во время эксплуатации автомобиля.

ПРИМЕЧАНИЕ: Эта процедура предназначена для всех U-образных соединений с стопорными кольцами.

1. Снимите передний приводной вал.
   См.: Передний карданный вал (205-01 Карданный вал, снятие и установка).


1. ПРИМЕЧАНИЕ: Показан U-образный шарнир вала со шлицевой шпилькой, другие аналогичны.

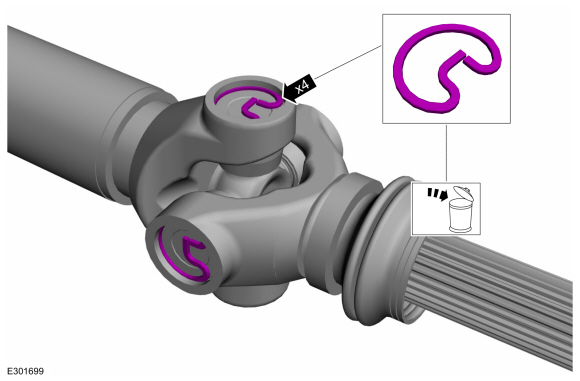

   Снимите и выбросьте стопорные кольца.


1. ПРИМЕЧАНИЕ: Показан U-образный шарнир вала со шлицевой шпилькой, другие аналогичны.

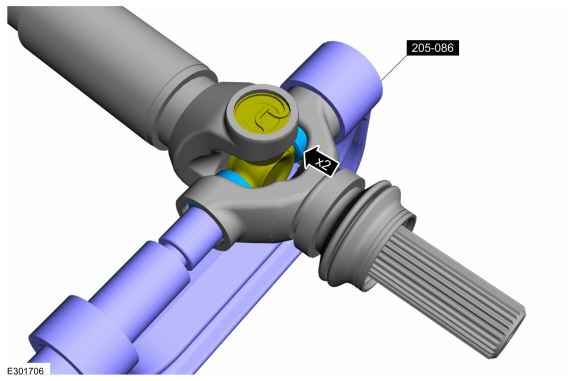

   Используя специальный инструмент, нажмите на чашки подшипников U-образного шарнира. из вала вилки со шлицевыми шпильками и снимите вал вилки со шлицевыми шпильками.
   Используйте специальный сервисный инструмент: 205-086 (Т74П-4635-С) Установщик / съемник, С-образная рама и винт.

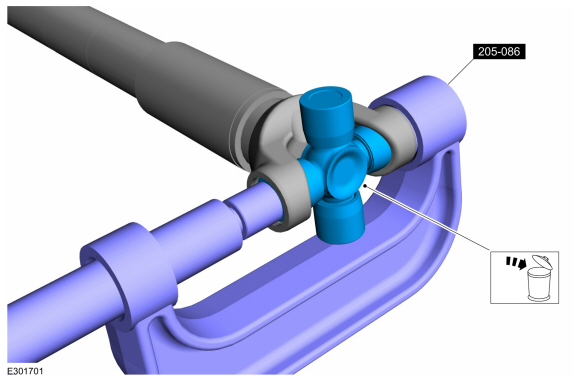

1. Используя специальный инструмент, нажмите на чашки подшипников U-образного шарнира. из вилки карданного вала. Снимите и выбросьте U-образный шарнир.
   Используйте специальный сервисный инструмент: 205-086 (Т74П-4635-С) Установщик / съемник, С-образная рама и винт.

1. ПРИМЕЧАНИЕ: Осмотрите отверстия чашек подшипников и канавки стопорных колец. Удалите ржавчину или другие неровности поверхности.

   ПРИМЕЧАНИЕ: Показан U-образный шарнир вала со шлицевой шпилькой, другие аналогичны.

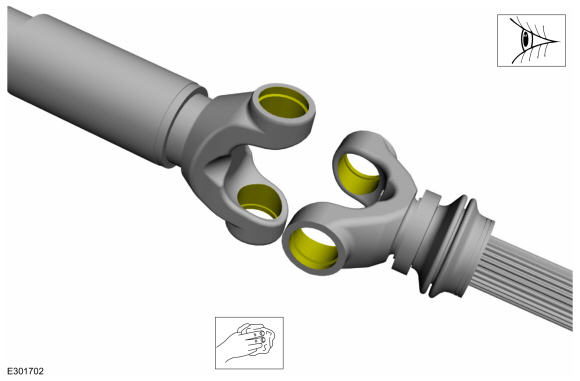

   Очистите и осмотрите поверхности чашки подшипника U-образного шарнира.


СБОРКА

ПРИМЕЧАНИЕ: Устанавливайте комплекты карданного шарнира только в сборе. Не смешивайте компоненты из других комплектов карданного шарнира.

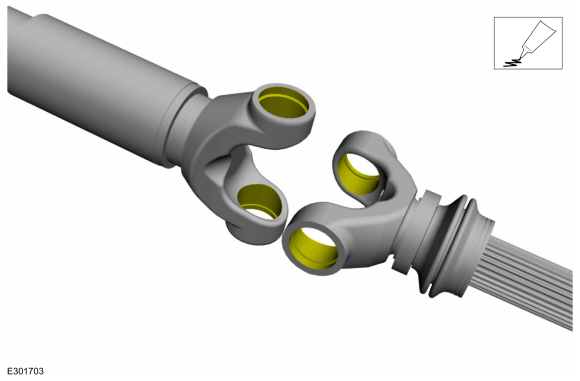

1. Смажьте отверстия чашки подшипника U-образного шарнира.
   Материал: Motorcraft® Premium Long-Life Grease / XG-1-E1 (ЕСА-M1C75-B)

1. ПРИМЕЧАНИЕ: Игольчатые подшипники чашки подшипника должны находиться в правильном положении.

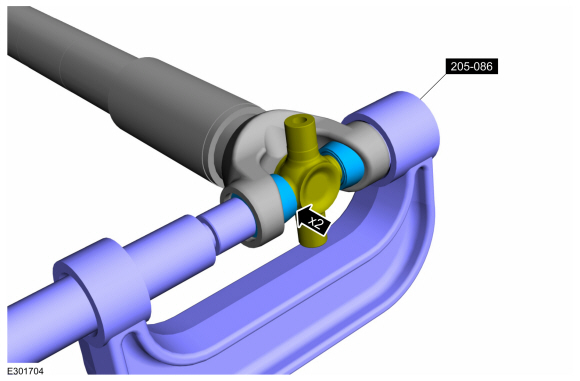

   С помощью специального инструмента установите новую крестовину карданного шарнира и чашки подшипников в вилку карданного вала.
   Используйте специальный сервисный инструмент: 205-086 (Т74П-4635-С) Установщик / съемник, С-образная рама и винт.

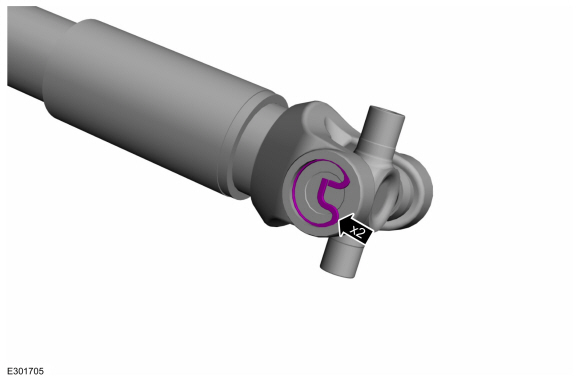

1. Установите новые стопорные кольца чашек подшипников в канавки вилки приводного вала.


1. ПРИМЕЧАНИЕ: Показан U-образный шарнир переднего приводного вала к шлицевому валу вилки, остальные аналогичны.

   С помощью специального инструмента установите новые чашки подшипников на противоположную сторону вала вилки шлицевой шпильки.
   Используйте специальный сервисный инструмент: 205-086 (Т74П-4635-С) Установщик / съемник, С-образная рама и винт.

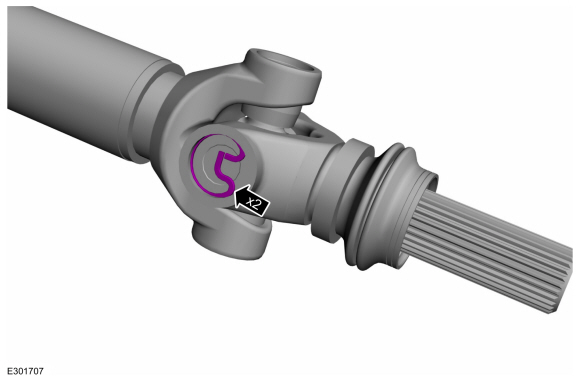

1. Установите новые стопорные кольца чашки подшипника в канавки вала вилки шлицевой шпильки.

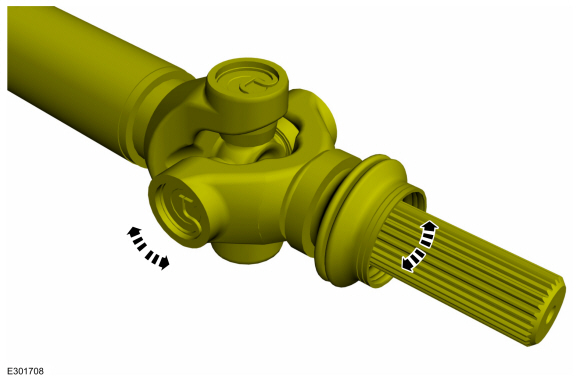

1. Поверните вал вилки со шлицевой шпилькой, чтобы убедиться, что U-образные соединения свободно вращаются без заеданий перед установкой приводной вал.


1. Установите передний карданный вал.
   См.: Передний карданный вал (205-01 Карданный вал, снятие и установка).
