Разборка и сборка — центральный подшипник приводного вала

Специальные инструменты) / Общее оборудование

Материалы

РАЗБОРКА

1. 1
   Снимите пыльник скользящей вилки заднего карданного вала.
   См.: Чехол скользящей вилки заднего карданного вала (205-01 Карданный вал, снятие и установка).
2. 2
   Если есть.

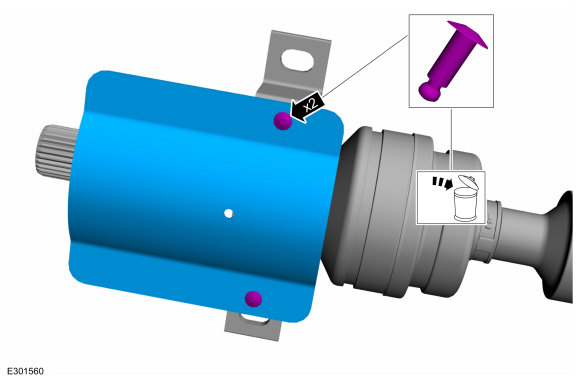

   Высверлите заклепки и снимите теплозащитный экран с центрального подшипника. Выбросьте заклепки.



3. 3

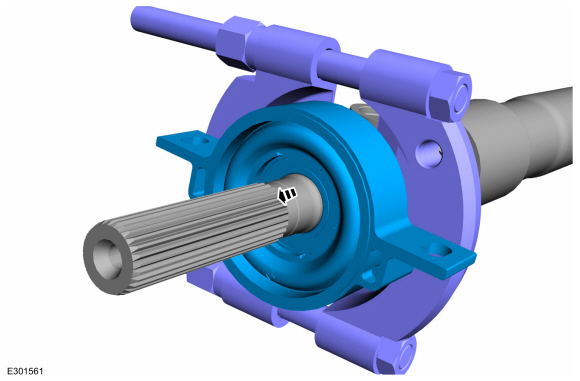

   Используя обычное оборудование, снимите центральный подшипник с приводного вала.
   Используйте общее оборудование: сепаратор подшипников
   Используйте общее оборудование: гидравлический пресс



СБОРКА

1. 1

   УВЕДОМЛЕНИЕ: Не допускайте чрезмерной смазки компонентов карданного вала. Использование чрезмерного количества смазки может привести к повреждению компонентов карданного вала.

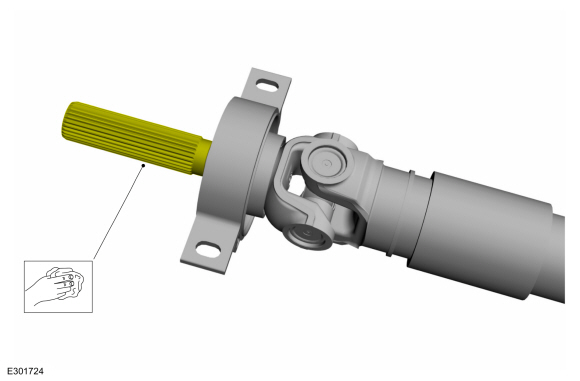

   Очистите и смажьте контактную поверхность центрального подшипника консистентной смазкой.
   Материал: Motorcraft® Premium Long-Life Grease / XG-1-E1 (ЕСА-M1C75-B)



2. 2

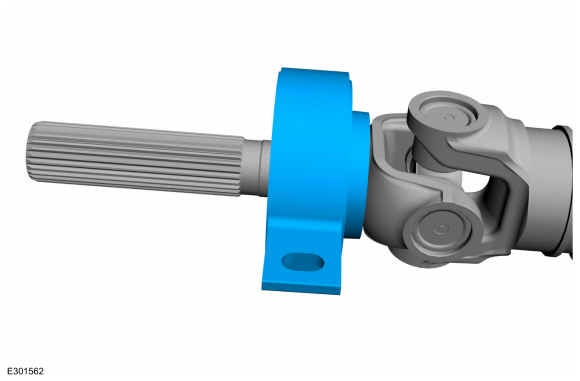

   Напрессуйте новый центральный подшипник на шлицевую вилку, пока он не сядет на обработанный буртик.
   Используйте общее оборудование: гидравлический пресс



3. 3

   УВЕДОМЛЕНИЕ: Не допускайте чрезмерной смазки компонентов карданного вала. Использование чрезмерного количества смазки может привести к повреждению компонентов карданного вала.

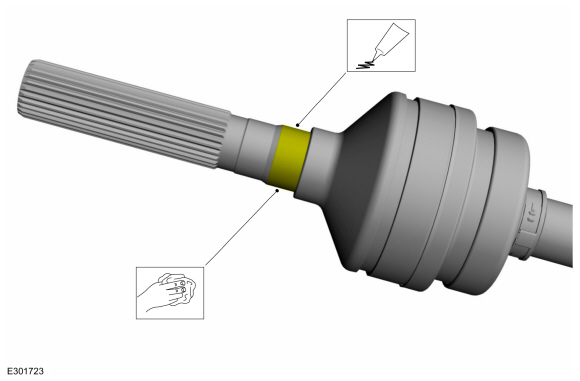

   Удалите лишнюю смазку со шлицов и канавки пыльника.
   Материал: Motorcraft® Premium Long-Life Grease / XG-1-E1 (ЕСА-M1C75-B)



4. 4
   Установите пыльник скользящей вилки заднего карданного вала.
   См.: Чехол скользящей вилки заднего карданного вала (205-01 Карданный вал, снятие и установка).
5. 5
   Если удалить.

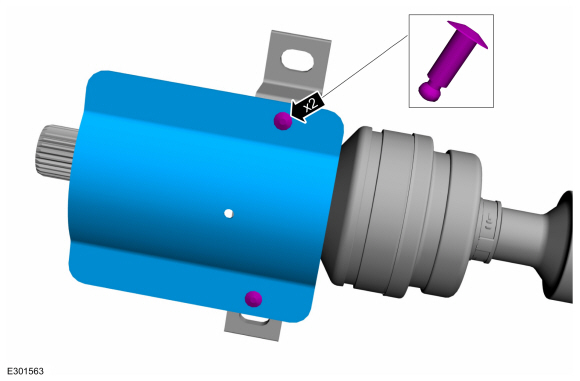

   Прикрепите теплозащитный экран центрального подшипника и установите новые заклепки.
