Ford Explorer: Карданный вал / Общие процедуры — измерение угла карданного вала

Проверять

ПРИМЕЧАНИЕ: Перед проверкой угловатости карданной передачи проверьте правильность работы U-образных шарниров.

ПРИМЕЧАНИЕ: Неправильный угол трансмиссии может вызвать вибрацию или дрожание.

ПРИМЕЧАНИЕ: Угловатость трансмиссии представляет собой угловое соотношение между коленчатый вал двигателя, карданный вал и шестерня заднего моста. Факторы определяющие угловатость трансмиссии включают высоту дорожного просвета, заднюю пружину и опоры двигателя.

Все автомобили

1. Выполните следующие шаги предварительной настройки:

   1. Осмотрите U-образные соединения на предмет правильной работы.

   2. Припаркуйте автомобиль на ровной поверхности, например, на подъемнике для въезда, или задом на стойку для выравнивания передней части.


Автомобили с гибкой муфтой, ШРУСы

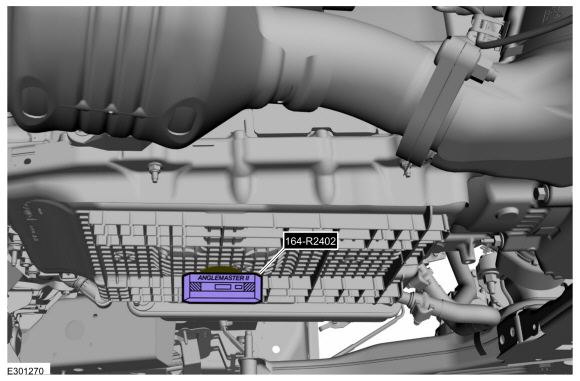

1. Откалибруйте угловой мастер, поместив его на нижней части поддона трансмиссионной жидкости и нажмите кнопку ALT-ZERO.

   • Специальный инструмент (инструменты): Инклинометр/угломер трансмиссии Anglemaster II 164-R2402.

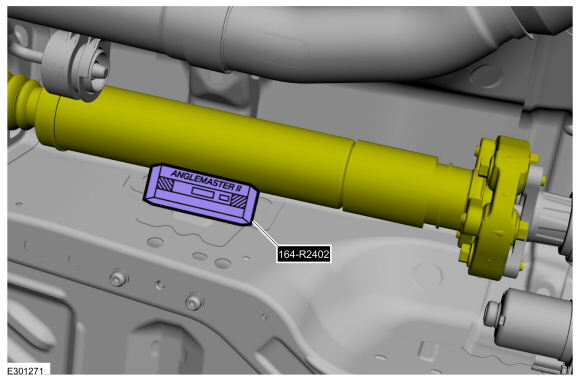

1. Измерьте наклон передней трубы задней карданный вал. Измеренный угол будет рабочим углом переднего шарнира.

   • Специальный инструмент (инструменты): Инклинометр/угломер трансмиссии Anglemaster II 164-R2402.

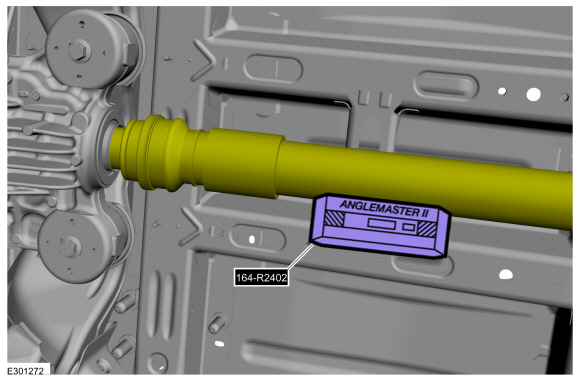

1. Откалибруйте угловой мастер, поместив его на чистую ровную поверхность передней трубы заднего карданного вала и нажмите на Кнопка ALT-ZERO.

   • Специальный инструмент (инструменты): Инклинометр/угломер трансмиссии Anglemaster II 164-R2402.


1. Измерьте наклон задней трубы заднего карданный вал. Измеренный угол будет рабочим углом центрального шарнира.

   • Специальный инструмент (инструменты): Инклинометр/угломер трансмиссии Anglemaster II 164-R2402.

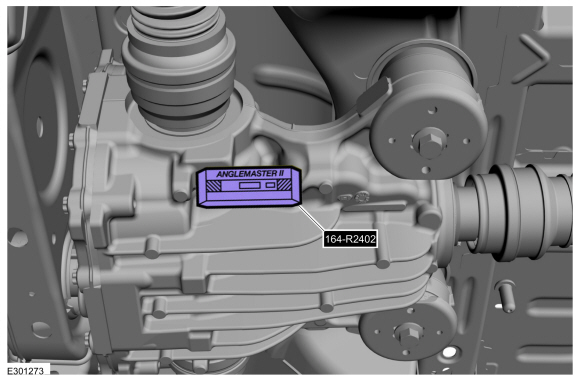

1. Откалибруйте угловой мастер, поместив его на чистая, плоская поверхность локатора с правой стороны ведущего моста и нажмите кнопку ALT-ZERO.

   • Специальный инструмент (инструменты): Инклинометр/угломер трансмиссии Anglemaster II 164-R2402.


1. Измерьте наклон задней трубы заднего карданный вал. Измеренный угол будет рабочим углом заднего шарнира.

   • Специальный инструмент (инструменты): Инклинометр/угломер трансмиссии Anglemaster II 164-R2402.


1. Если угол не соответствует спецификации, отремонтируйте или отрегулируйте, чтобы получить правильный угол. Осмотрите опоры двигателя, опоры коробки передач, опоры раздаточной коробки, центральный опорный подшипник крепления, заднего подрамника, заднего моста, крепления заднего моста или рамы для износ или повреждение.


4x4 Автомобили с передним карданным валом

1. Угол шарнира переднего карданного вала устанавливается на заводе и не регулируется.
