Ford Fusion: Ремонт задней части кузова из листового металла / Задняя панель багажного отделения. Снятие и установка

Специальные инструменты) / Общее оборудование

Материалы

Удаление

УВЕДОМЛЕНИЕ: Аккумуляторный электромобиль (BEV), гибридный электромобиль (HEV) и подключаемый гибридный электромобиль (PHEV) содержат высоковольтную батарея. Перед резкой или сваркой вблизи высоковольтной батареи необходимо быть удалены во избежание повреждений.

ПРИМЕЧАНИЕ: Задние двери сняты для наглядности.

ПРИМЕЧАНИЕ: Заводские сварные швы могут быть заменены сопротивлением или металлом. Сварка электродами в среде инертного газа (MIG). Сварка сопротивлением не может быть размещена непосредственно над исходным местоположением. Они должны располагаться рядом с оригиналом. расположение и соответствие заводским сварным швам по количеству. Металлическая заглушка для инертного газа (MIG) сварные швы должны соответствовать заводским сварным швам как по расположению, так и по количеству.

ПРИМЕЧАНИЕ: Надлежащим образом защитите все прилегающие участки от процедур резки, шлифовки и сварки.

1. Обесточьте SRS.
   См.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B) .


1. Если необходимо:
   Восстановление размеров автомобиля до состояния, предшествующего повреждению.
   См.: Кузов и рама (501-26) .


1. Снимите крышку багажника.
   См. также: Крышка багажного отделения (501-03) .


1. Снимите уплотнитель открывания багажника.


1. Снимите стекло заднего стекла.
   См.: Фиксированное стекло (стекло 501-11, рамы и механизмы, общие процедуры).


1. Снимите заднее сиденье.
   См.: Спинка заднего сиденья (501-10B) .
   См.: Подушка заднего сиденья (501-10B Задние сиденья, Снятие и установка).


1. Снимите панели отделки C, D-стойки и лотка для пакетов.
   См. также: Верхняя панель отделки задней стойки (501-05) .
   См.: Нижняя панель отделки задней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
   См. также: Панель обивки D-стойки (501-05) .
   См.: Полка для посылок (501-05 Внутренняя отделка и украшения, снятие и установка).


1. Снимите запасное колесо.


1. Расположите все жгуты проводов подальше от рабочей зоны.


1. Удалите герметик для швов.
   Используйте общее оборудование: фен.
   Используйте общее оборудование: скребок для прямых кромок

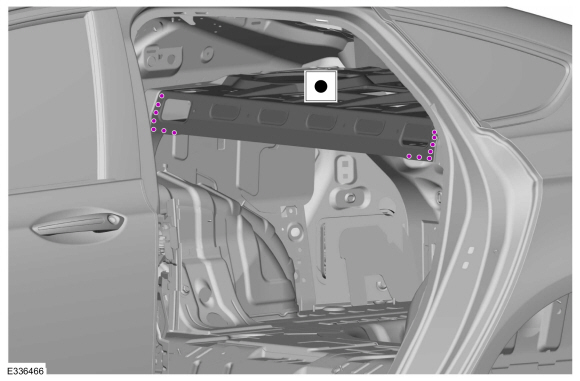

1. Удалите сварные швы.
   Используйте общее оборудование: сверло для точечной сварки

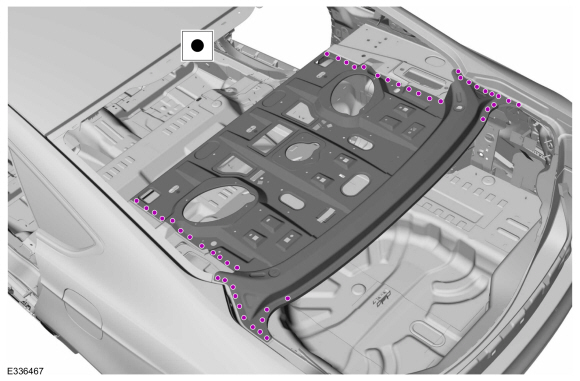

1. Удалите сварные швы.
   Используйте общее оборудование: сверло для точечной сварки

1. ПРИМЕЧАНИЕ: Обратите особое внимание на расположение клеев и герметиков, чтобы облегчить установку.

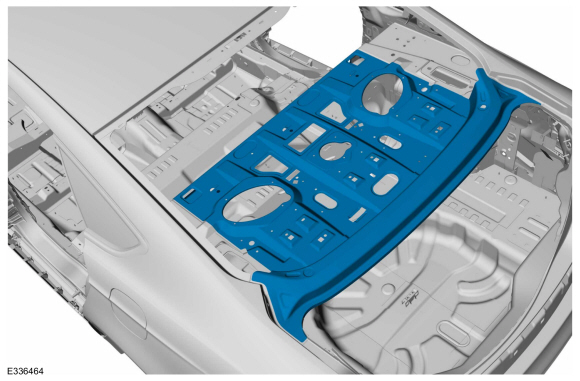

   Снимите лоток для пакетов.


Монтаж

УВЕДОМЛЕНИЕ: Аккумуляторный электромобиль (BEV), гибридный электромобиль (HEV) и подключаемый гибридный электромобиль (PHEV) содержат высоковольтную батарея. Перед резкой или сваркой вблизи высоковольтной батареи необходимо быть удалены во избежание повреждений.

УВЕДОМЛЕНИЕ: Высоковольтная батарея в аккумуляторном электромобиле (BEV), гибридный электромобиль (HEV) или гибридный электромобиль с подключаемым модулем (PHEV) могут быть затронуты и повреждены чрезмерно высокими температурами. температура в покрасочных камерах некоторых кузовных цехов может превышать 60°C (140°F). Поэтому во время окрасочных работ температура в покрасочной камере должна быть установлена ​​на уровне 60°C (140°F) или ниже, время выпекания 45 минут или меньше. Температура выше 60° C (140° F) или более длительная выпечка более чем на 45 минут потребуется извлечь высоковольтную батарею из автомобиль перед помещением в покрасочную камеру.

УВЕДОМЛЕНИЕ: Если температура отверждения при окраске превышает 60°C (140°F), Кольцо индикатора зарядного порта на автомобилях с подключаемым модулем необходимо снять.

ПРИМЕЧАНИЕ: Задние двери сняты для наглядности.

ПРИМЕЧАНИЕ: Заводские сварные швы могут быть заменены сопротивлением или металлом. Сварка электродами в среде инертного газа (MIG). Сварка сопротивлением не может быть размещена непосредственно над исходным местоположением. Они должны располагаться рядом с оригиналом. расположение и соответствие заводским сварным швам по количеству. Металлическая заглушка для инертного газа (MIG) сварные швы должны соответствовать заводским сварным швам как по расположению, так и по количеству.

ПРИМЕЧАНИЕ: Надлежащим образом защитите все прилегающие участки от процедур резки, шлифовки и сварки.

1. Установите, правильно расположите и зажмите лоток для пакетов.
   Используйте общее оборудование: плоскогубцы с фиксатором

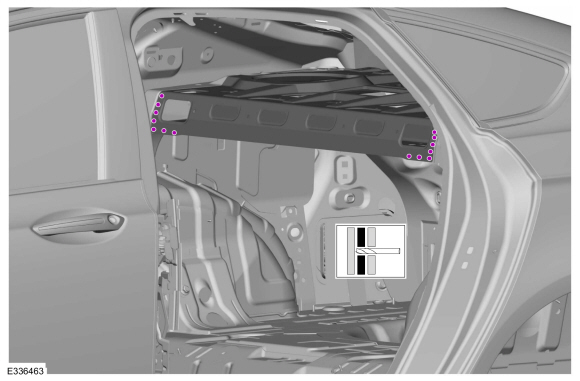

1. Установите сварные швы.
   Используйте основное оборудование: оборудование для контактной точечной сварки.

1. Установите сварные швы.
   Используйте основное оборудование: оборудование для контактной точечной сварки.

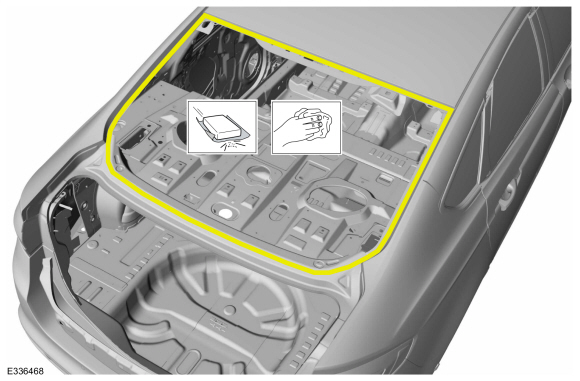

1. Отшлифуйте, чтобы удалить старый клей, краску, электронное покрытие и очистите.

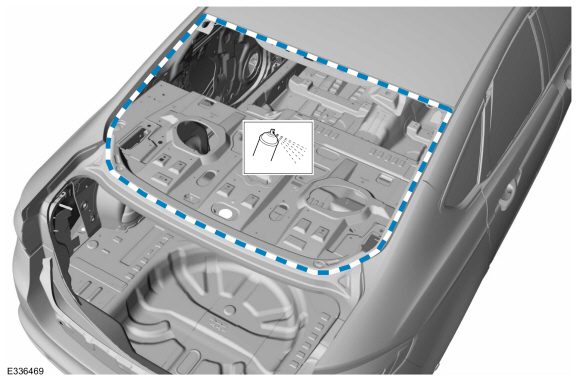

1. Одобренная Ford грунтовка на основе эпоксидной смолы:
   Нанесите грунтовку на основе эпоксидной смолы, одобренную Ford, и дайте высохнуть.

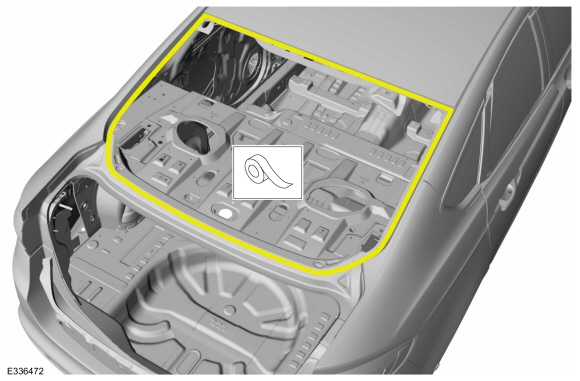

1. Маскируйте канал стекла заднего стекла.


1. Герметизация шва:
   Все швы должны быть загерметизированы до производственного уровня.
   Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM

1. Окрасьте весь ремонт, используя одобренную Ford систему окраски.


1. Демаскировать канал стекла заднего стекла.


1. Установить стекло заднего стекла.
   См.: Фиксированное стекло (стекло 501-11, рамы и механизмы, общие процедуры).


1. Установите запасное колесо.


1. Переместите все жгуты проводов в исходные места.


1. Установите панели отделки C, D-стойки и лотка для пакетов.
   См. также: Верхняя панель отделки задней стойки (501-05) .
   См.: Нижняя панель отделки задней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
   См. также: Панель обивки D-стойки (501-05) .
   См.: Полка для посылок (501-05 Внутренняя отделка и украшения, снятие и установка).


1. Установите заднее сиденье.
   См.: Подушка заднего сиденья (501-10B Задние сиденья, Снятие и установка).
   См.: Спинка заднего сиденья (501-10B) .


1. Установите уплотнитель на проеме багажного отделения.


1. Установите и выровняйте крышку багажника.
   См. также: Крышка багажного отделения (501-03) .
   См.: Выравнивание крышки багажного отделения (501-03 Закрытие кузова, Общие процедуры).


1. Перезагрузите SRS.
   См.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B) .
