Hyundai Elantra: система кондиционирования воздуха/компрессор, описание и работа

Компрессор является силовым агрегатом системы кондиционирования.

Он расположен сбоку блока цилиндров и приводится в движение клиновым ремнем двигателя.

Компрессор превращает газообразный хладагент низкого давления и низкой температуры в газообразный хладагент высокого давления и высокой температуры.

Компрессор с регулируемой шайбой

Компрессор имеет наклонную шайбу, которая вращается, чтобы возвратно-поступательно перемещать поршни, которые сжимают хладагент.

Переменный компрессор автомата перекоса управляет автоматом перекоса. угол для изменения рабочего объема хладагента. Это обеспечивает точное управление охлаждающей способностью в соответствии с салоном автомобиля и условия вождения.

Компрессор с регулируемым наклонным диском с внешним управлением изменяет угол наклонной шайбы с помощью ECV (электрического регулирующего клапана) в в соответствии с электрическим сигналом от обогревателя и управления кондиционером единица.

Это обеспечивает стабильный контроль температуры и улучшает ощущения от вождения.

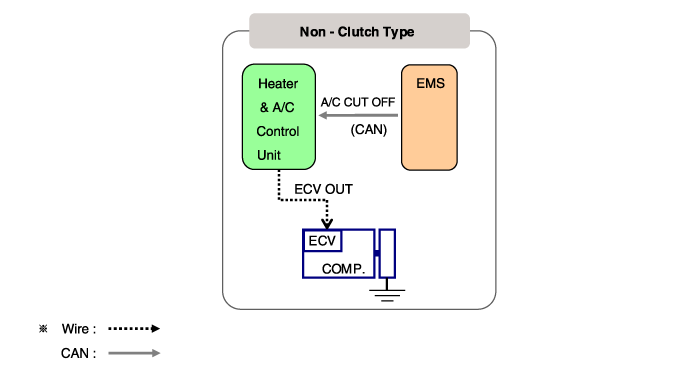

Схема управления ECV
