Hyundai Elantra: Процедуры ремонта системы кондиционирования воздуха / кластерного ионизатора
Hyundai Elantra AD (2016-2020) Руководство по ремонту
/
Отопление, вентиляция, кондиционирование
/
Кондиционер
/ Порядок ремонта кластерного ионизатора
| осмотр |
| 1. |
Нажмите переключатель MODE более 4 раз в течение 2 секунд, удерживая нажатым переключатель OFF.
* Процедуру диагностики см. в справочнике кодов DTC.
|
| Диагностика с помощью GDS |
| 1. |
Отопление, вентиляция и кондиционирование воздуха могут быть быстро диагностированы неисправными частями с помощью системы диагностики автомобиля (GDS).
? Диагностическая система (GDS) предоставляет следующую информацию.
(1) Самодиагностика: проверка кода неисправности (DTC) и дисплея.
(2) Текущие данные: проверка состояния входных/выходных данных системы.
(3) Проверка срабатывания: Проверка состояния работы системы.
(4) Дополнительные функции: Другие элементы управления, такие как опция системы и регулировка нулевой точки.
|
| 2. |
Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль с помощью тестера.
|
| 3. |

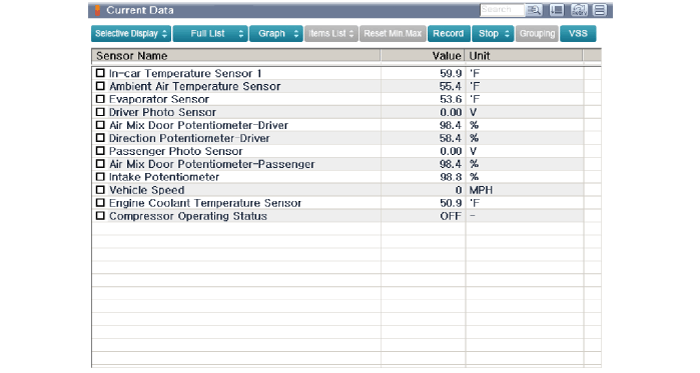

Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных.
Можно проверить входные/выходные данные для датчиков, соответствующих кластерному ионизатору.
|
| Замена |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите центральную панель аварийной подушки.
(См. Кузов — «Центральная панель аварийной площадки»)
|
| 3. |
Отсоедините разъем (А).
|
| 4. |
Ослабьте крепежный винт и снимите кластерный ионизатор (B).
|
| 5. |
Установите в порядке, обратном снятию.
|
Описание и работа кластерного ионизатора
Описание
Кластерный ионизатор производит обеззараживание и разложение
неприятный запах из кондиционера или приточного воздуха. И очищает
воздуха внутри транспортного средства.
Когда замок зажигания...
