осмотр
1.
Измерьте давление в линии высокого давления путем измерения выходного напряжения между клеммами «1» и «2».

2.
Проверьте значение напряжения, достаточно ли оно для нормального значения или нет.
Напряжение = 0,00878835 * Давление + 0,37081095
3.
Если измеренное значение напряжения не соответствует спецификации, замените датчик давления кондиционера.
Диагностика с помощью GDS
1.
Система отопления, вентиляции и кондиционирования воздуха может быстро диагностировать неисправные детали с помощью системы диагностики автомобиля (GDS).
? Система диагностики (GDS) предоставляет следующую информацию.
(1) Самодиагностика: проверка кода неисправности (DTC) и дисплея.
(2) Текущие данные: проверка состояния входных/выходных данных системы.
(3) Проверка срабатывания: Проверка состояния работы системы.
(4) Дополнительные функции: Другие элементы управления, такие как опция системы и регулировка нулевой точки.
2.
Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль с помощью тестера.
3.

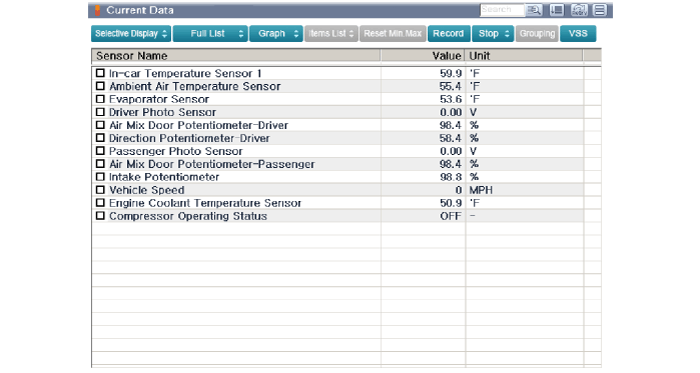

Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных.
Можно проверить входные/выходные данные для датчиков, соответствующих датчику давления кондиционера.

Замена
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Восстановите хладагент с помощью станции восстановления/зарядки.
3.
Отсоедините разъем датчика давления кондиционера (А).

4.
Снимите датчик давления кондиционера (А).
Момент затяжки :
9,8 ~ 11,8 Н·м (1,0 ~ 1,2 кгс·м, 7,2 ~ 8,7 фунт-фут)

Будьте осторожны, чтобы не погнуть трубу для жидкости и всасывающую трубу.
5.
Для установки выполните процедуру удаления в обратном порядке.
При установке замените его новым уплотнительным кольцом.
