Hyundai Elantra: Процедуры ремонта системы кондиционирования воздуха/датчика температуры испарителя

Hyundai Elantra AD (2016-2020) Руководство по ремонту / Отопление, вентиляция, кондиционирование / Кондиционер / Процедуры ремонта датчика температуры испарителя

осмотр
1.
Выключите зажигание.
2.
Отсоедините разъем датчика температуры испарителя.
3.
Измерьте сопротивление между выводами «+» и «-» датчика температуры испарителя.

Спецификация
Температура ядра испарителя
[°С (°Ф)]
Сопротивление [К?]
Напряжение [В]
-10 (14)
43,35
2,96
0 (32)
27,62
2,4
10 (50)
18.07
1,88
20 (68)
12.11
1,44
30 (86)
8.30
1,08
40 (104)
5,81
0,81

1. Заземление датчика
2. Датчик испарителя (+)

Диагностика с помощью GDS
1.
Система отопления, вентиляции и кондиционирования воздуха может быстро диагностировать неисправные детали с помощью системы диагностики автомобиля (GDS).
? Система диагностики (GDS) предоставляет следующую информацию.
(1) Самодиагностика: проверка кода неисправности (DTC) и дисплея.
(2) Текущие данные: проверка состояния входных/выходных данных системы.
(3) Проверка срабатывания: Проверка состояния работы системы.
(4) Дополнительные функции: Другие элементы управления, такие как опция системы и регулировка нулевой точки.
2.
Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль с помощью тестера.
3.

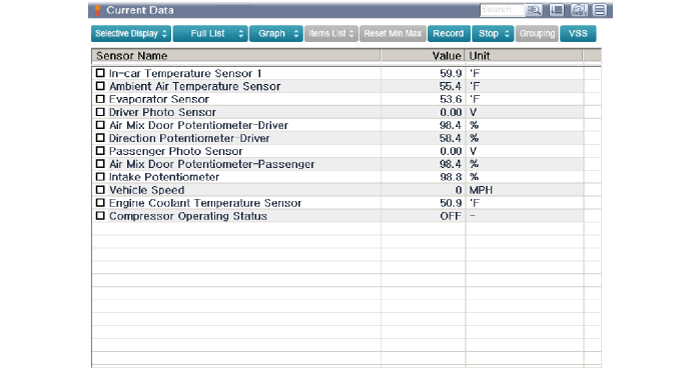

Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных.
Можно проверить входные/выходные данные для датчиков, соответствующих датчику температуры испарителя.

Замена
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Отсоедините разъем датчика температуры испарителя (А).

3.
Снимите датчик температуры испарителя (А), вытащив его, повернув на 90° против часовой стрелки.

4.
Для установки выполните процедуру удаления в обратном порядке.
