Hyundai Genesis: Процедуры ремонта системы охлаждения/регулятора температуры воды в сборе

Hyundai Genesis (DH) 2013-2016 Руководство по ремонту / Механическая система двигателя / Система охлаждения / Процедуры ремонта узла контроля температуры воды

Снятие и установка
Узел контроля температуры воды
1.
Отсоедините клемму «-» аккумуляторной батареи от багажника.
2.
Снимите крышку машинного отделения.
(См. Двигатель и трансмиссия в сборе — «Моторное отделение под крышкой»)
3.
Слейте охлаждающую жидкость.
(См. Система охлаждения — «Охлаждающая жидкость»)
4.
Снимите воздушный фильтр в сборе.
(См. Система впуска и выпуска — «Воздушный фильтр»)
5.
Отсоедините нижний шланг радиатора (А).

При установке шлангов радиатора следуйте рисунку ниже.

6.
Снимите трубу подачи воды (А).
Момент затяжки :
19,6 ~ 23,5 Н·м (2,0 ~ 2,4 кгс·м, 14,5 ~ 17,4 фунт-фут)

7.
Отсоедините верхний шланг радиатора (А).

При установке шлангов радиатора следуйте рисунку ниже.

8.
Отсоедините жгут проводов двигателя.
(1)
Разъем блока управления двигателем (А)
(2)
Разъем ТСМ (В)
(3)
Соединитель IDB (C)
(4)
Кабель заземления (D)
Момент затяжки
Кабель заземления (D):
10,8 ~ 13,7 Н·м (1,1 ~ 1,4 кгс·м, 8,0 ~ 10,1 фунт-фут)

9.
Снимите указатель уровня масла.
10.
Снимите выпускную трубу и шланг для воды (B), а затем датчик уровня масла (A).
Момент затяжки :
19,6 ~ 23,5 Н·м (2,0 ~ 2,4 кгс·м, 14,5 ~ 17,4 фунт-фут)

11.
Снимите расширительный бачок.
(См. Система впуска и выпуска — «Расширительный бак»)
12.
Снимите верхнюю крышку капота.
13.
Снимите перегородку машинного отделения (A).

14.

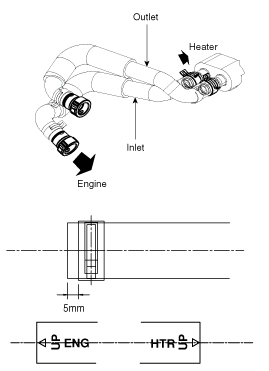

Отсоедините впускной и выпускной шланги отопителя (А).

При установке шлангов отопителя следуйте приведенному ниже рисунку.

15.
Снимите шланг охладителя ATF (А), шланг отопителя (В).

16.
Снимите блок управления температурой воды (А) и прокладки.
Момент затяжки
болты и гайки :
19,6 ~ 23,5 Н·м (2,0 ~ 2,4 кгс·м, 14,5 ~ 17,4 фунт-фут)

•
Перед установкой блока управления температурой воды очистите поверхность прокладки.
•
Не используйте прокладку повторно.
17.
Для установки выполните процедуру удаления в обратном порядке.
18.
Заполните радиатор охлаждающей жидкостью и проверьте на наличие утечек.
(См. Система охлаждения — «Охлаждающая жидкость»)
Водопроводная труба
1.
Отсоедините клемму «-» аккумуляторной батареи от багажника.
2.
Снимите крышку машинного отделения.
(См. Двигатель и трансмиссия в сборе — «Моторное отделение под крышкой»)
3.
Слейте охлаждающую жидкость.
(См. Система охлаждения — «Охлаждающая жидкость»)
4.
Снимите воздушный фильтр в сборе.
(См. Система впуска и выпуска — «Воздухоочиститель»)
5.
Отсоедините нижний шланг радиатора (В).

При установке шлангов радиатора следуйте рисунку ниже.

6.
Снимите кронштейн кислородного датчика (А) и кронштейн датчика (В).

7.
Снимите трубу подачи воды (А).
Момент затяжки:
19,6 ~ 23,5 Н·м (2,0 ~ 2,4 кгс·м, 14,5 ~ 17,4 фунт-фут)

Не используйте повторно уплотнительное кольцо водопроводной трубы.
8.
Для установки выполните процедуру удаления в обратном порядке.
Водоотводная труба
1.
Отсоедините клемму «-» аккумуляторной батареи от багажника.
2.
Снимите крышку машинного отделения.
(См. Двигатель и трансмиссия в сборе — «Моторное отделение под крышкой»)
3.
Отсоедините верхний шланг радиатора (А).

При установке шлангов радиатора следуйте рисунку ниже.

4.
Снимите крышку моторного отсека и верхнюю крышку решетки радиатора.
(См. Двигатель и трансмиссия в сборе — «Крышка двигателя»)
5.
Отсоедините жгут проводов двигателя.
(1)
Разъем блока управления двигателем (А)
(2)
Разъем ТСМ (В)
(3)
Разъем IDB (C)
(4)
Кабель заземления (D)
Момент затяжки
Кабель заземления (D):
10,8 ~ 13,7 Н·м (1,1 ~ 1,4 кгс·м, 8,0 ~ 10,1 фунт-фут)

6.
Снимите указатель уровня масла.
7.
Снимите выпускную трубу и шланг для воды (B), а затем датчик уровня масла (A).
Момент затяжки
19,6 ~ 23,5 Н·м (2,0 ~ 2,4 кгс·м, 14,5 ~ 17,4 фунт-фут)

•
При установке нанесите моторное масло на уплотнительное кольцо и будьте осторожны, чтобы не повредить уплотнительное кольцо.
•
Не используйте повторно уплотнительное кольцо указателя уровня масла.
•
Не используйте повторно уплотнительное кольцо водопроводной трубы.
8.
Для установки выполните процедуру удаления в обратном порядке.
9.
Перепроверьте уровень охлаждающей жидкости.
(См. Система охлаждения — «Охлаждающая жидкость»)
Водяная центральная труба
1.
Снимите патрубок отвода воды.
(См. Система охлаждения — «Узел управления температурой воды»)
2.
Снимите трубу подачи воды.
(См. Система охлаждения — «Узел управления температурой воды»)
3.
Снимите впускной коллектор.
(См. Система впуска и выпуска — «Впускной коллектор»)
4.
Снимите напорную трубу и инжектор.
(См. Блок управления двигателем/топливная система — «Система подачи топлива»)
5.
Снимите блок управления температурой воды.
(См. Система охлаждения — «Узел управления температурой воды»)
6.
Снимите центральную водяную трубу (А).
Момент затяжки :
9,8 ~ 11,8 Н·м (1,0 ~ 1,2 кгс·м, 7,2 ~ 8,7 фунт-фут)

Не используйте повторно уплотнительное кольцо водопроводной трубы.
7.
Для установки выполните процедуру удаления в обратном порядке.
