Hyundai Palisade: гидравлическая система / электромагнитный клапан управления сцеплением 46 (46/C_VFS)

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Система автоматической коробки передач (A8LF1) / Гидравлическая система / 46 Электромагнитный клапан управления сцеплением (46/C_VFS)

Описание и работа
Описание
•
Когда TCM подает переменный ток на электромагнитный клапан, гидравлическое давление Муфта 46 управляется непосредственно электромагнитным клапаном.
•
46 Электромагнитный клапан управления сцеплением представляет собой соленоид с регулируемой силой (VFS). тип.

Hyundai Palisade. Description and operation

Компоненты и расположение компонентов
Расположение компонентов

Hyundai Palisade. Components and components location

1. 28 Соленоид управления тормозом клапан (28/B_VFS)
2. 46 Электромагнитный клапан управления сцеплением (46/C_VFS)
3. 37R Электромагнитный клапан управления сцеплением (37R/C_VFS)
4. Электромагнитный клапан управления сцеплением UD (UD/C_VFS)
5. Муфта внешнего диаметра & LR Электромагнитный клапан управления тормозом (OD/C и LR/B_VFS)
6. Электромагнитный клапан SS-A (SS-A_ON/OFF)
7. Электромагнитный клапан управления гидротрансформатором (T/CON_VFS)
8. Электромагнитный клапан контроля давления в линии (LINE_VFS)

Технические характеристики
Спецификация
Управление сцеплением и тормозом VFS
▷ Тип управления: Нормально низкий
Элемент
Спецификация
Управляющее давление (кПа (кгс/см, psi))
0 - 1 569,06
(0–16, 0–227,57)
Ток (мА)
0 - 1100
Внутреннее сопротивление (Ом)
5,3 ± 0,3

▷ Работа электромагнитного клапана
Разделение
Соленоидный клапан
Схватить
46/C_VFS
46/С
п


р


Н


1


2


3


4
●
●
5


6
●
●
7


8


Примечание
● : подключено
●: Операция
◎ : переменная подключена

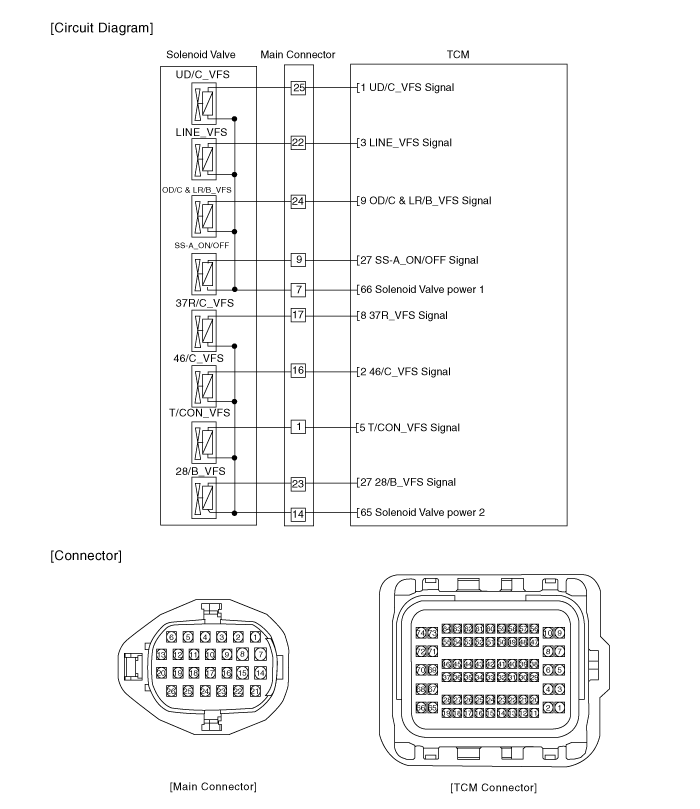

Принципиальные диаграммы
Принципиальная электрическая схема

Hyundai Palisade. Schematic diagrams

Процедуры ремонта
осмотр
Hyundai Palisade. Repair procedures
•
Процедуру проверки см. в руководстве по коду неисправности.
Удаление
Hyundai Palisade. Repair procedures
•
Будьте осторожны, чтобы не повредить детали, расположенные под автомобилем. (пол под крышкой, топливный фильтр, топливный бак и канистра) при подъем автомобиля с помощью подъемника.
(См. раздел «Общая информация» — «Точки подъема и опоры»)
•
Когда диагностические коды неисправностей (DTC) электромагнитного клапана горят, выполните следующую процедуру, чтобы заменить его.
•
Автоматическая коробка передач состоит из тонких компонентов. Будь осторожен не повредить деталь в процессе сборки и разборка.
•
Поддерживайте чистоту, чтобы посторонние вещества не попали попасть в автоматическую коробку передач.
•
Используйте фартук с покрытием, латексные перчатки и лоток из нержавеющей стали, чтобы предотвратить попадание постороннего предмета в коробку передач.
•
Жидкость для автоматической коробки передач (ATF) можно использовать повторно. Соберите его с помощью чистый 10-литровый стакан.
1.
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
2.
Снимите батарею и поддон для батареи.
(См. Электрическая система двигателя — «Аккумулятор»)
3.
Снимите воздуховод и воздушный фильтр в сборе.
(См. Механическая система двигателя — «Воздушный фильтр»)
4.
Снимите нижнюю крышку.
(См. Механическая система двигателя — «Машинное отделение под крышкой»)
5.
Слейте охлаждающую жидкость. (При наличии подогревателя ATF)
(См. Система охлаждения — «Охлаждающая жидкость»)
6.
Ослабьте сливную пробку (А) и установите ее на место после слива. АТФ полностью.
Момент затяжки :
33,3–43,1 Н·м (3,4–4,4 кгс·м, 24,6–31,8 фунт-фут)

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures
•
Замените прокладку перед повторной установкой сливной пробки.
7.
Ослабьте болты (А) и снимите кронштейн проводки.
Момент затяжки :
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

8.
Ослабьте болты (А) и снимите скобу проводки аккумуляторной батареи.
Момент затяжки :
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

9.
Снимите шланг охлаждения ATF (А).

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures
•
Аккуратно установите хомут, чтобы не повредить шланг.
•
Установите зажим в правильном направлении, чтобы он не мешал с другими частями.
•
После установки запустите двигатель и проверьте если есть утечки из шланга.
10.
Ослабьте верхние болты (А) крышки корпуса клапана.
Момент затяжки :
11,8–13,7 Н·м (1,2–1,4 кгс·м, 8,7–10,1 фунт-фут)

Hyundai Palisade. Repair procedures

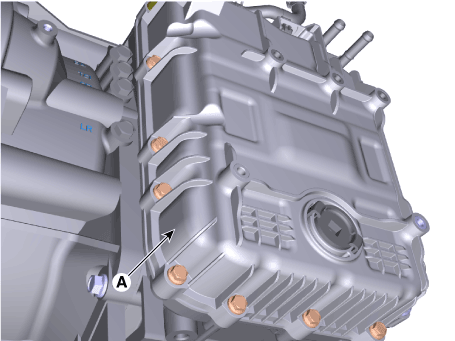

11.
Ослабьте болты и снимите крышку корпуса клапана (А).
Момент затяжки :
11,8–13,7 Н·м (1,2–1,4 кгс·м, 8,7–10,1 фунт-фут)
Hyundai Palisade. Repair procedures
•
Будьте осторожны при снятии крышки корпуса клапана, потому что оставшаяся ATF остается в крышке гидроблока.

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures
•
Замените прокладку (А) перед повторной установкой клапана. покрытие кузова.
•
После установки запустите двигатель и проверьте если есть какие-либо утечки из крышки гидроблока.

Hyundai Palisade. Repair procedures

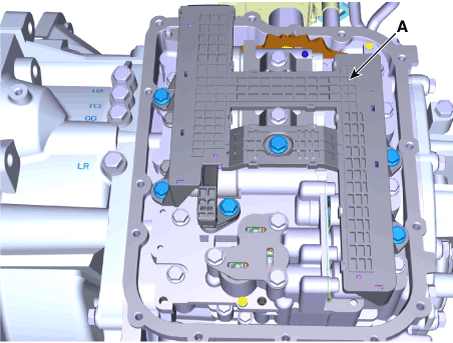

12.
Ослабьте болты и снимите главный жгут (А).
Момент затяжки :
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

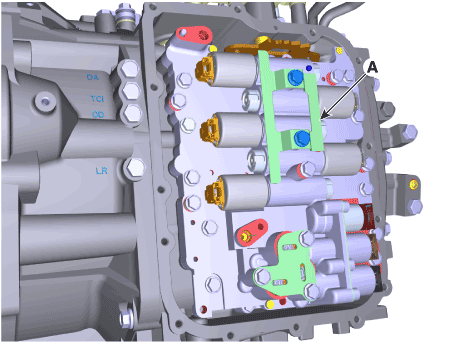

13.
Снимите опорный кронштейн (А).
Момент затяжки :
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

14.
Ослабьте болт (А).
Момент затяжки :
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

15.
Снимите ролик (А) с помощью магнита.

Hyundai Palisade. Repair procedures

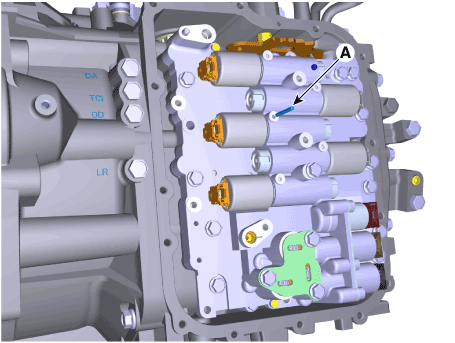

16.
Снимите электромагнитный клапан управления сцеплением 46 (А).

Hyundai Palisade. Repair procedures

Монтаж
Hyundai Palisade. Repair procedures
•

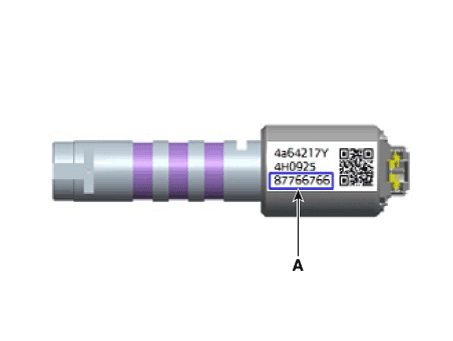

Внимательно отметьте значение (A) и проверьте значение еще раз, прежде чем сборка.
•
Ввод неверного значения может вызвать ненормальный толчок при переключении во время обучения ТКМ.

Hyundai Palisade. Repair procedures

1.
Для установки выполните процедуру удаления в обратном порядке.
2.
Залейте масло в автоматическую коробку передач и проверьте уровень масла.
(См. Система автоматической коробки передач — «Жидкость для автоматической коробки передач»)
3.
Сотрите диагностические коды неисправностей (DTC) с помощью диагностического прибора.
Hyundai Palisade. Repair procedures
•
Даже при отключении отрицательной клеммы аккумулятора, коды DTC не будут удалены. Поэтому обязательно очистите Коды неисправности с помощью диагностического прибора.
4.
Сбросьте адаптивные значения автоматической коробки передач с помощью диагностического прибора.

Hyundai Palisade. Repair procedures

5.
Введите характеристики давления масла с помощью диагностического прибора.

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures

6.
Для предотвращения задержки запуска и ударов при переключении передач при ускорении и запустите, выполните обучение TCM после замены электромагнитного клапана.
(См. «Система управления автоматической коробкой передач — «Процедуры ремонта»)
