Hyundai Palisade: гидравлическая система / электромагнитный клапан управления сцеплением 37R (37R/C_VFS)

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Система автоматической коробки передач (A8LF1) / Гидравлическая система / 37R Электромагнитный клапан управления сцеплением (37R/C_VFS)

Описание и работа

Описание

•	Когда TCM подает переменный ток на электромагнитный клапан, гидравлическое давление сцепления 37R управляется непосредственно электромагнитным клапаном.

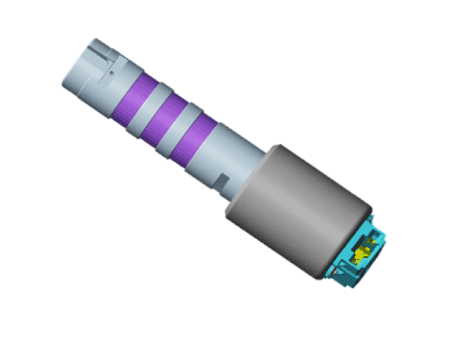

•	37R Электромагнитный клапан управления сцеплением представляет собой соленоид с регулируемым усилием (VFS). тип.

Компоненты и расположение компонентов

Расположение компонентов

Hyundai Palisade. Components and components location

1. 28 Соленоид управления тормозом клапан (28/B_VFS)
2. 46 Электромагнитный клапан управления сцеплением (46/C_VFS)
3. 37R Электромагнитный клапан управления сцеплением (37R/C_VFS)
4. Электромагнитный клапан управления сцеплением UD (UD/C_VFS)

5. Муфта внешнего диаметра & LR Электромагнитный клапан управления тормозом (OD/C и LR/B_VFS)
6. Электромагнитный клапан SS-A (SS-A_ON/OFF)
7. Электромагнитный клапан управления гидротрансформатором (T/CON_VFS)
8. Электромагнитный клапан контроля давления в линии (LINE_VFS)

Технические характеристики

Спецификация

Управление сцеплением и тормозом VFS

▷ Тип управления: Нормально низкий

Элемент	Спецификация
Управляющее давление (кПа (кгс/см, psi))	0 - 1 569,06 (0–16, 0–227,57)
Ток (мА)	0 - 1100
Внутреннее сопротивление (Ом)	5,3 ± 0,3

▷ Работа электромагнитного клапана

Разделение	Соленоидный клапан	Схватить
Разделение	37R/C_VFS	37Р/К
п
р	●	●
Н
1
2
3	●	●
4
5
6
7	●	●
8
Примечание	● : подключено	●: Операция
Примечание	◎ : переменная подключена	●: Операция

Принципиальные диаграммы

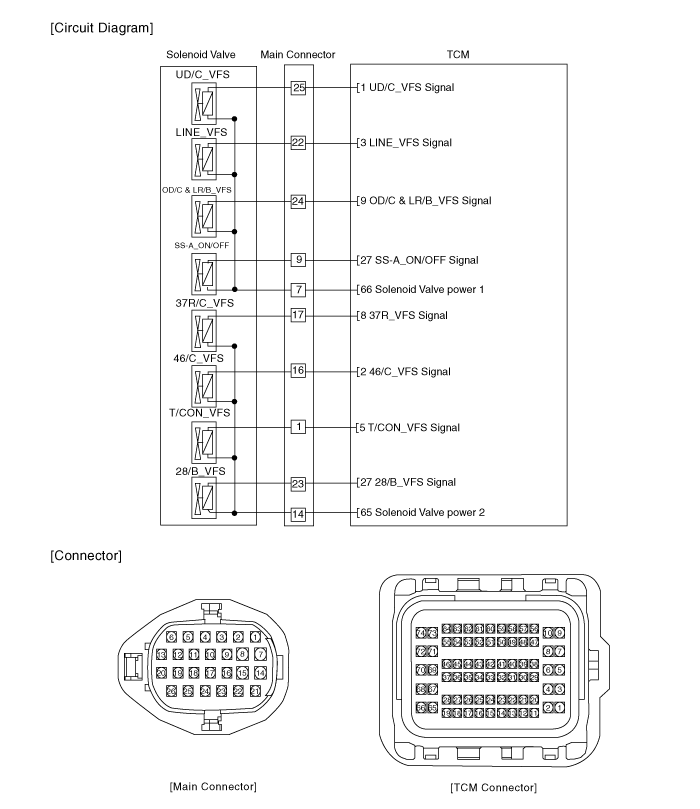

Принципиальная электрическая схема

Hyundai Palisade. Schematic diagrams

Процедуры ремонта

осмотр

•	Процедуру проверки см. в руководстве по коду неисправности.

Удаление

•	Будьте осторожны, чтобы не повредить детали, расположенные под автомобилем. (пол под крышкой, топливный фильтр, топливный бак и канистра) при подъем автомобиля с помощью подъемника. (См. раздел «Общая информация» — «Точки подъема и опоры»)

•	Когда диагностические коды неисправностей (DTC) электромагнитного клапана горят, выполните следующую процедуру, чтобы заменить его.

•	Автоматическая коробка передач состоит из тонких компонентов. Будь осторожен не повредить деталь в процессе сборки и разборка.

•	Поддерживайте чистоту, чтобы посторонние вещества не попали попасть в автоматическую коробку передач.

•	Используйте фартук с покрытием, латексные перчатки и лоток из нержавеющей стали, чтобы предотвратить попадание постороннего предмета в коробку передач.

•	Жидкость для автоматической коробки передач (ATF) можно использовать повторно. Соберите его с помощью чистый 10-литровый стакан.

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.	Снимите батарею и поддон для батареи. (См. Электрическая система двигателя — «Аккумулятор»)

3.	Снимите воздуховод и воздушный фильтр в сборе. (См. Механическая система двигателя — «Воздушный фильтр»)

4.	Снимите нижнюю крышку. (См. Механическая система двигателя — «Машинное отделение под крышкой»)

5.	Слейте охлаждающую жидкость. (При наличии подогревателя ATF) (См. Система охлаждения — «Охлаждающая жидкость»)

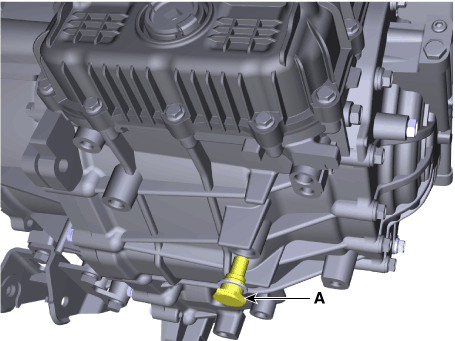

Ослабьте сливную пробку (А) и установите ее на место после слива. АТФ полностью.

Момент затяжки сливной пробки:

33,3–43,1 Н·м (3,4–4,4 кгс·м, 24,6–31,8 фунт-фут)

Hyundai Palisade. Repair procedures

•	Замените прокладку перед повторной установкой сливной пробки.

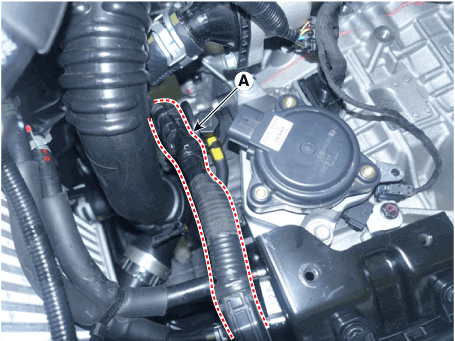

Ослабьте болты (А) и снимите кронштейн проводки.

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

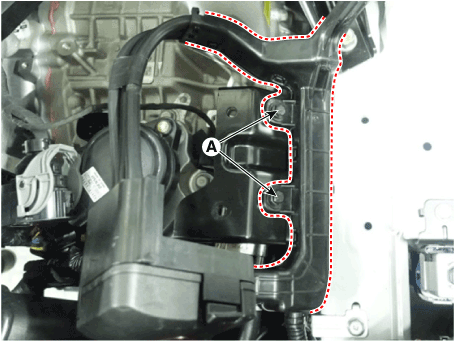

Ослабьте болты (А) и снимите скобу проводки аккумуляторной батареи.

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

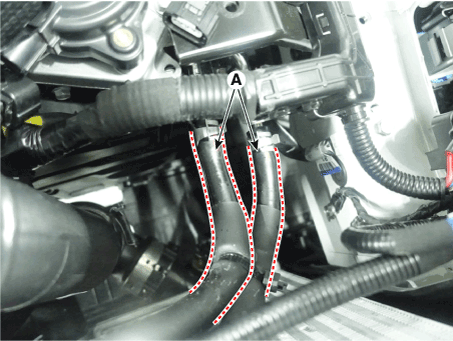

Снимите шланг охлаждения ATF (А).

Hyundai Palisade. Repair procedures

•	Аккуратно установите хомут, чтобы не повредить шланг.

•	Установите зажим в правильном направлении, чтобы он не мешал с другими частями.

•	После установки запустите двигатель и проверьте если есть утечки из шланга.

10.

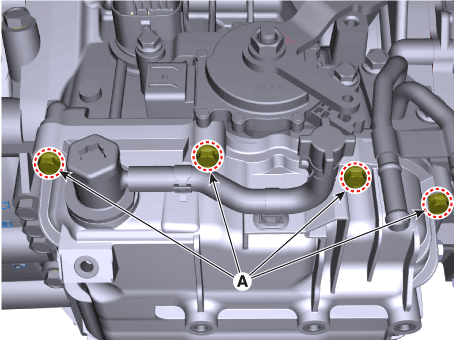

Снимите верхние болты (А) крышки корпуса клапана.

Момент затяжки :

11,8–13,7 Н·м (1,2–1,4 кгс·м, 8,7–10,1 фунт-фут)

Hyundai Palisade. Repair procedures

11.

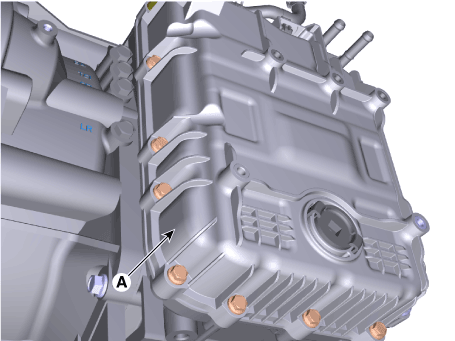

Ослабьте болты и снимите крышку корпуса клапана (А).

Момент затяжки :

11,8–13,7 Н·м (1,2–1,4 кгс·м, 8,7–10,1 фунт-фут)

•	Будьте осторожны при снятии крышки корпуса клапана, потому что оставшаяся ATF остается в крышке гидроблока.

Hyundai Palisade. Repair procedures

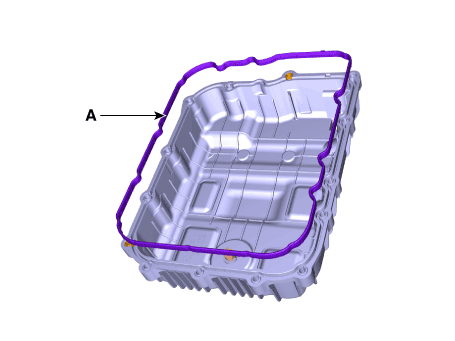

•	Замените прокладку (А) перед повторной установкой клапана. покрытие кузова.

•	После установки запустите двигатель и проверьте если есть какие-либо утечки из крышки гидроблока.

12.

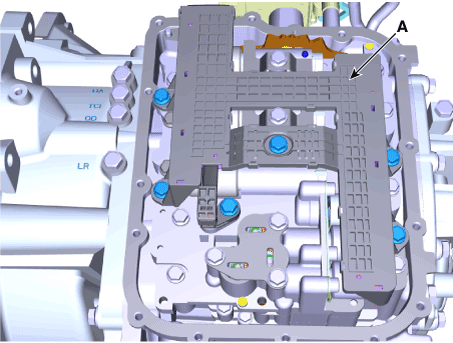

Ослабьте болты и снимите главный жгут (А).

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

13.

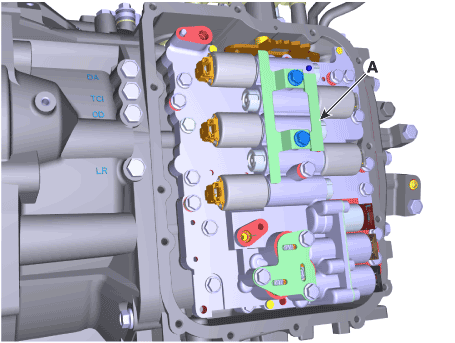

Снимите опорный кронштейн (А).

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

14.

Снимите болт (А).

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

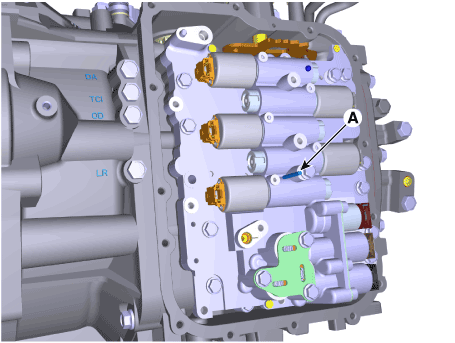

15.	Снимите ролик (А) с помощью магнита.

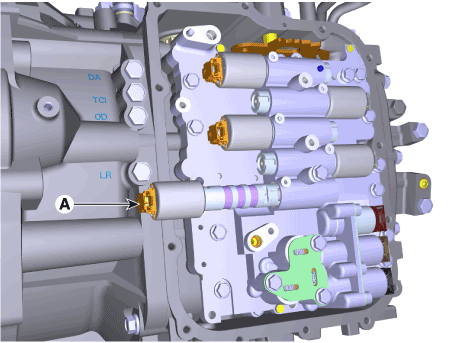

16.	Снимите электромагнитный клапан управления сцеплением 37R (А).

Монтаж

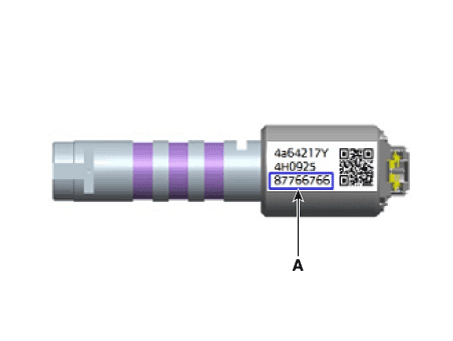

•	Внимательно отметьте значение (A) и проверьте значение еще раз, прежде чем сборка.

•	Ввод неверного значения может вызвать ненормальный толчок при переключении во время обучения ТКМ.

1.	Для установки выполните процедуру удаления в обратном порядке.

2.	Залейте масло в автоматическую коробку передач и проверьте уровень масла. (См. Система автоматической коробки передач — «Жидкость для автоматической коробки передач»)

Сотрите диагностические коды неисправностей (DTC) с помощью диагностического прибора.

•	Даже при отключении отрицательной клеммы аккумулятора, коды DTC не будут удалены. Поэтому обязательно очистите Коды неисправности с помощью диагностического прибора.

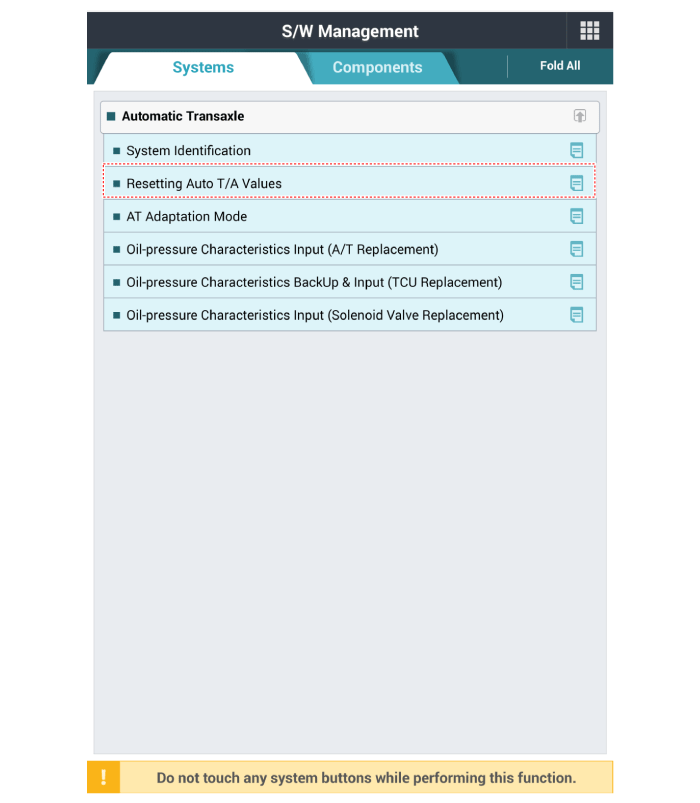

4.	Сбросьте адаптивные значения автоматической коробки передач с помощью диагностического прибора.

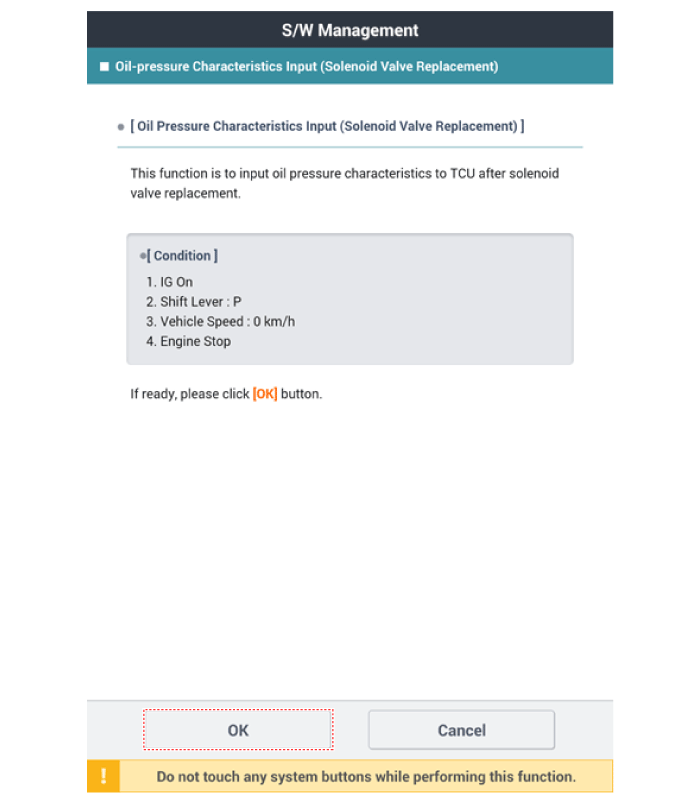

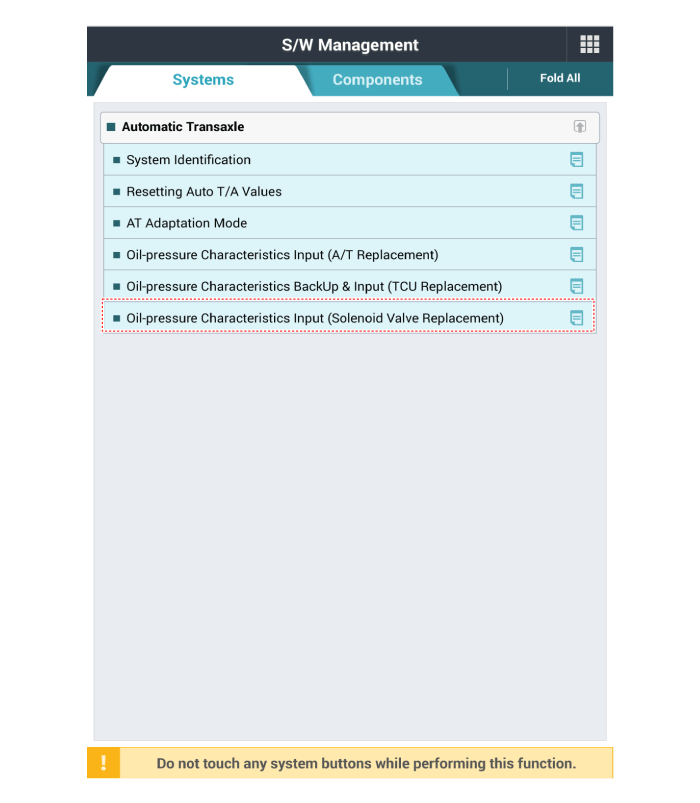

5.	Введите характеристики давления масла с помощью диагностического прибора.

6.	Для предотвращения задержки запуска и ударов при переключении передач при ускорении и запустите, выполните обучение TCM после замены электромагнитного клапана. (См. «Система управления автоматической коробкой передач — «Процедуры ремонта»)
