Описание и работа
Описание
•
Установленный корпус клапана находится внутри коробки передач.
•

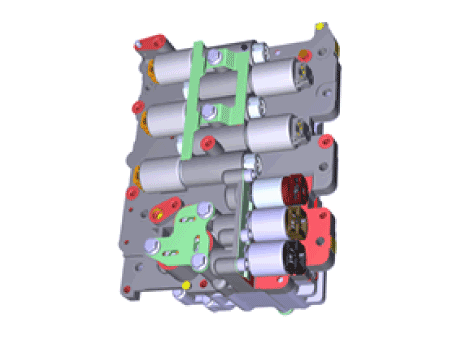

Блок клапанов необходим для управления автоматической коробкой передач и состоит из различных клапанов, используемых для управления подачей масла от масляного насоса.
•
В частности, эти клапаны состоят из клапанов регулятора давления, масляного клапаны перенаправления, клапаны переключения и ручные клапаны.
•
Корпус также оснащен электронными электромагнитными клапанами, которые обеспечивают плавность хода. переключения передач.

Hyundai Palisade. Description and operation

Процедуры ремонта
Удаление
Hyundai Palisade. Repair procedures
•
Когда диагностические коды неисправностей (DTC) электромагнитного клапана горят, выполните следующую процедуру, чтобы заменить его.
•
Автоматическая коробка передач состоит из тонких компонентов. Будь осторожен не повредить деталь в процессе сборки и разборка.
•
Поддерживайте чистоту, чтобы посторонние вещества не попали попасть в автоматическую коробку передач.
•
Используйте фартук с покрытием, латексные перчатки и лоток из нержавеющей стали, чтобы предотвратить попадание постороннего предмета в коробку передач.
•
Жидкость для автоматической коробки передач (ATF) можно использовать повторно. Соберите его с помощью чистый 10-литровый стакан.
1.
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
2.
Снимите батарею и поддон для батареи.
(См. Электрическая система двигателя — «Аккумулятор»)
3.
Снимите воздуховод и воздушный фильтр в сборе.
(См. Механическая система двигателя — «Воздушный фильтр»)
4.
Снимите нижнюю крышку.
(См. Механическая система двигателя — «Машинное отделение под крышкой»)
5.
Слейте охлаждающую жидкость. (При наличии подогревателя ATF)
(См. Механическая система двигателя — «Охлаждающая жидкость»)
6.

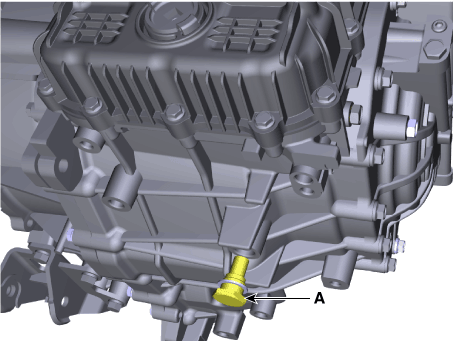

Ослабьте сливную пробку (А) и установите ее на место после слива. АТФ полностью.
Момент затяжки :
33,3–43,1 Н·м (3,4–4,4 кгс·м, 24,6–31,8 фунт-фут)

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures
•
Замените прокладку перед повторной установкой сливной пробки.
7.
Ослабьте фиксирующий болт (А) и снимите кронштейн.
Момент затяжки :
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

8.

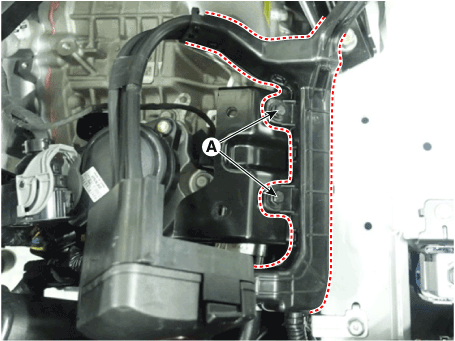

Ослабьте крепежные болты (А) и снимите кронштейн.
Момент затяжки :
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

9.

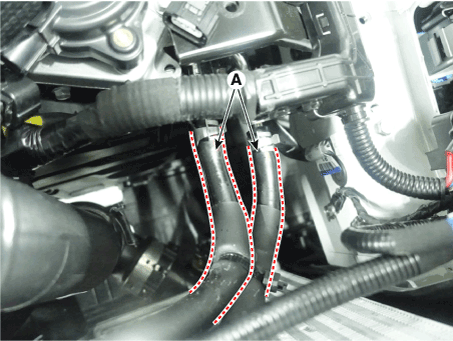

Отсоедините шланг охладителя ATF (А).

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures
•
Аккуратно установите хомут, чтобы не повредить шланг.
•
Установите зажим в правильном направлении, чтобы он не мешал с другими частями.
•
После установки запустите двигатель и проверьте если есть утечки из шланга.
10.

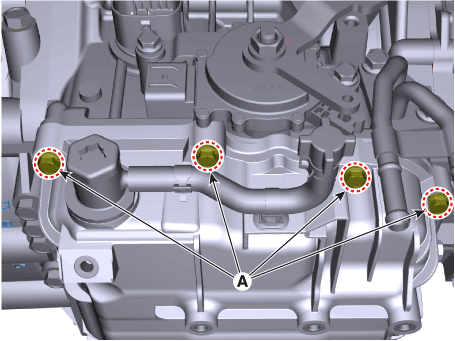

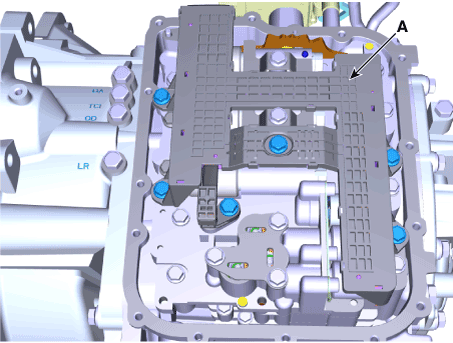

Ослабьте верхние болты (А) крышки корпуса клапана.
Момент затяжки :
11,8–13,7 Н·м (1,2–1,4 кгс·м, 8,7–10,1 фунт-фут)

Hyundai Palisade. Repair procedures

11.

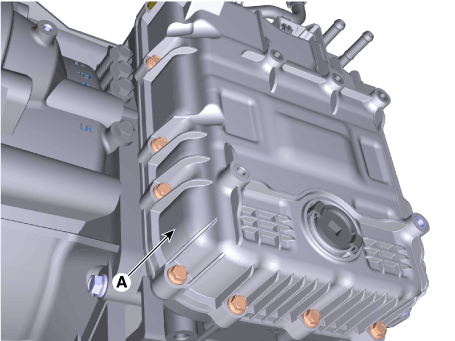

Снимите крышку корпуса клапана (А) после откручивания болтов.
Момент затяжки :
11,8–13,7 Н·м (1,2–1,4 кгс·м, 8,7–10,1 фунт-фут)
Hyundai Palisade. Repair procedures
•
Будьте осторожны при снятии крышки корпуса клапана, потому что оставшаяся ATF остается в крышке гидроблока.

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures
•

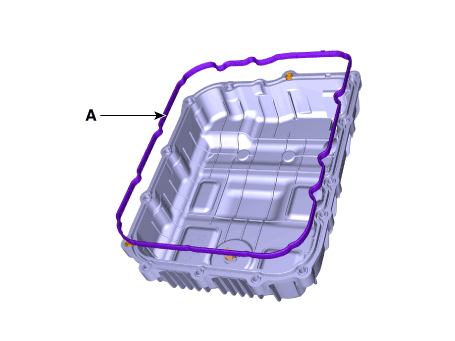

Замените прокладку (А) перед повторной установкой клапана. покрытие кузова.
•
После установки запустите двигатель и проверьте если есть какие-либо утечки из крышки гидроблока.

Hyundai Palisade. Repair procedures

12.

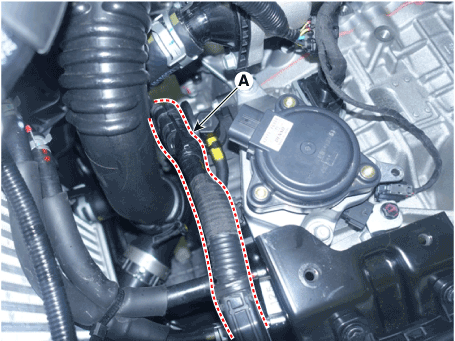

Ослабьте болты и затем отделите главный жгут (А).
Момент затяжки :
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

13.

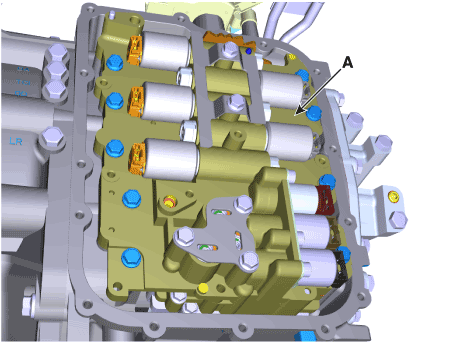

Снимите узел корпуса клапана (А).
Момент затяжки :
(A) 9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures
•

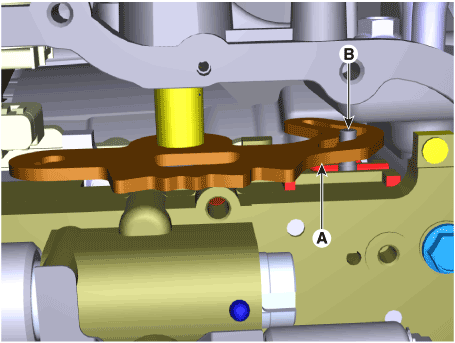

Прикрепите ручной штифт (B) к стопорному рычагу (A) и собрать корпус клапана.

Hyundai Palisade. Repair procedures

Монтаж
1.
Для установки выполните процедуру удаления в обратном порядке.
2.
Существующая прокладка крышки гидроблока (А) должна быть заменена новой. один. (Не используйте его повторно.)

Hyundai Palisade. Repair procedures

3.
Выполните описанные ниже процедуры после замены корпуса клапана в сборе.
4.
Заполните автоматическую коробку передач жидкостью.
(См. Гидравлическая система — «Жидкость»)
5.
Добавьте охлаждающую жидкость. [В случае применения подогревателя ATF]
(См. Механическая система двигателя — «Охлаждающая жидкость»)
6.
Сотрите диагностические коды неисправностей (DTC) с помощью диагностического прибора. Отсоединение отрицательной клеммы аккумуляторной батареи не приведет к сбросу кодов DTC. Постоянно удаляйте коды DTC с помощью диагностического прибора.
7.

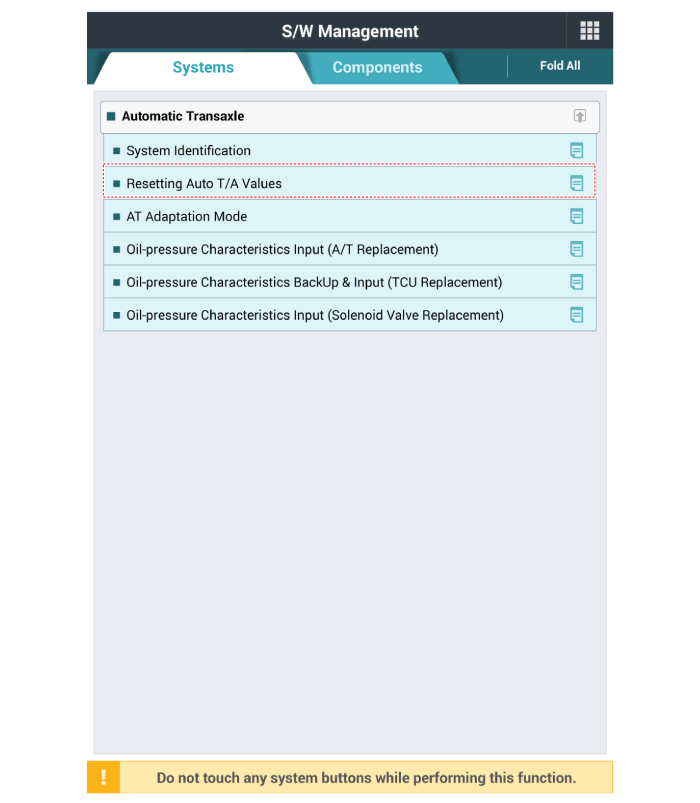

Сбросьте адаптивные значения автоматической коробки передач с помощью диагностического прибора.

Hyundai Palisade. Repair procedures

8.

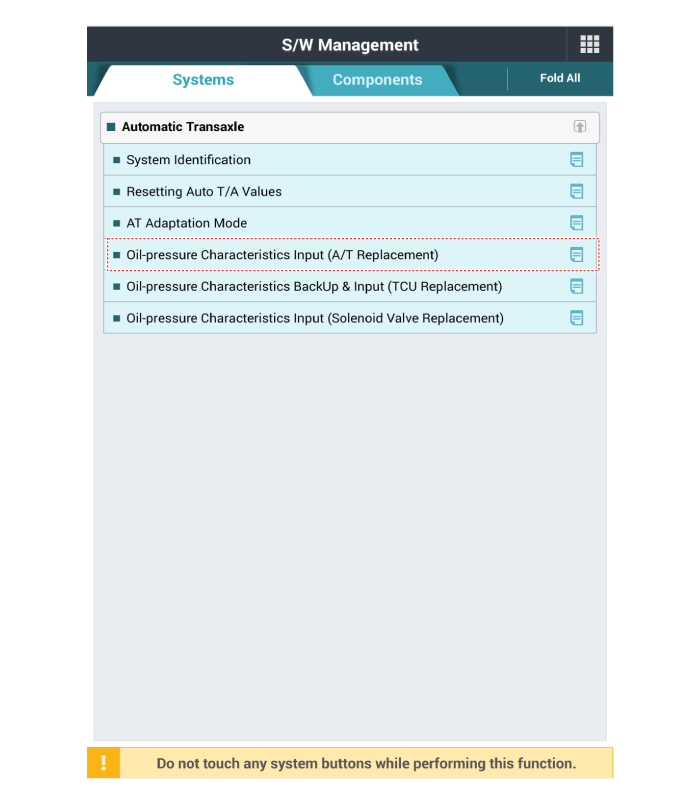

Выполнить процедуру ввода характеристик давления масла с помощью диагностического инструмент.

Hyundai Palisade. Repair procedures

9.
Выполните процедуру запоминания адаптивных значений TCM.
(См. «Система управления автоматической коробкой передач — «Процедуры ремонта»)
10.
После установки проверьте утечку жидкости из соединения шланга во время запуск двигателя.
