Hyundai Palisade: гидравлическая система / электромагнитный клапан управления давлением (LINE_VFS)

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Система автоматической коробки передач (A8LF1) / Гидравлическая система / ine Электромагнитный клапан контроля давления (LINE_VFS)

Описание и работа
Описание
•
Когда TCM подает переменный ток на электромагнитный клапан, гидравлическое давление управляется косвенно электромагнитным клапаном.
•
Электромагнитный клапан линейного давления представляет собой электромагнитный клапан с регулируемым усилием (VFS).

Hyundai Palisade. Description and operation

Компоненты и расположение компонентов

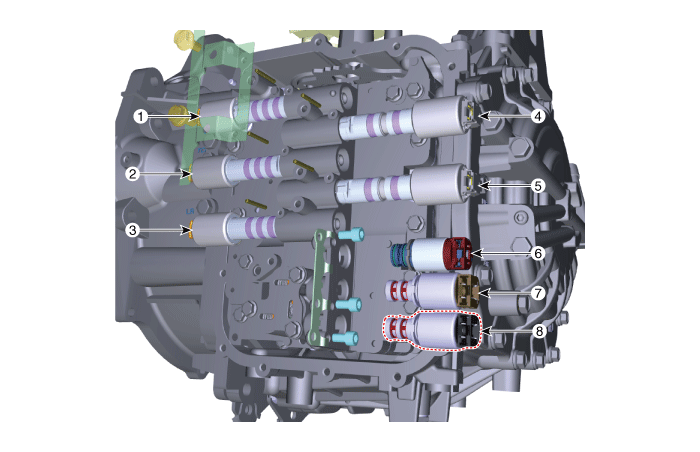

Расположение компонентов

Hyundai Palisade. Components and components location

1. 28 Соленоид управления тормозом клапан (28/B_VFS)
2. 46 Электромагнитный клапан управления сцеплением (46/C_VFS)
3. 37R Электромагнитный клапан управления сцеплением (37R/C_VFS)
4. Электромагнитный клапан управления сцеплением UD (UD/C_VFS)
5. Муфта внешнего диаметра & LR Электромагнитный клапан управления тормозом (OD/C и LR/B_VFS)
6. Электромагнитный клапан SS-A (SS-A_ON/OFF)
7. Электромагнитный клапан управления гидротрансформатором (T/CON_VFS)
8. Электромагнитный клапан контроля давления в линии (LINE_VFS)

Технические характеристики
Спецификация
Управление сцеплением и тормозом VFS
▷ Тип управления: нормально высокий
Элемент
Спецификация
Управляющее давление (кПа (кгс/см, psi))
0 - 519,75
(0–5,3, 0–75,38)
Ток (мА)
0 - 850
Внутреннее сопротивление (Ом)
5,1 ± 0,3

▷ Работа электромагнитного клапана
Разделение
Соленоидный клапан
LINE_VFS
п
◎
р
◎
Н
◎
1
◎
2
◎
3
◎
4
◎
5
◎
6
◎
7
◎
8
◎
Примечание
● : подключено
◎ : переменная подключена

Принципиальные диаграммы

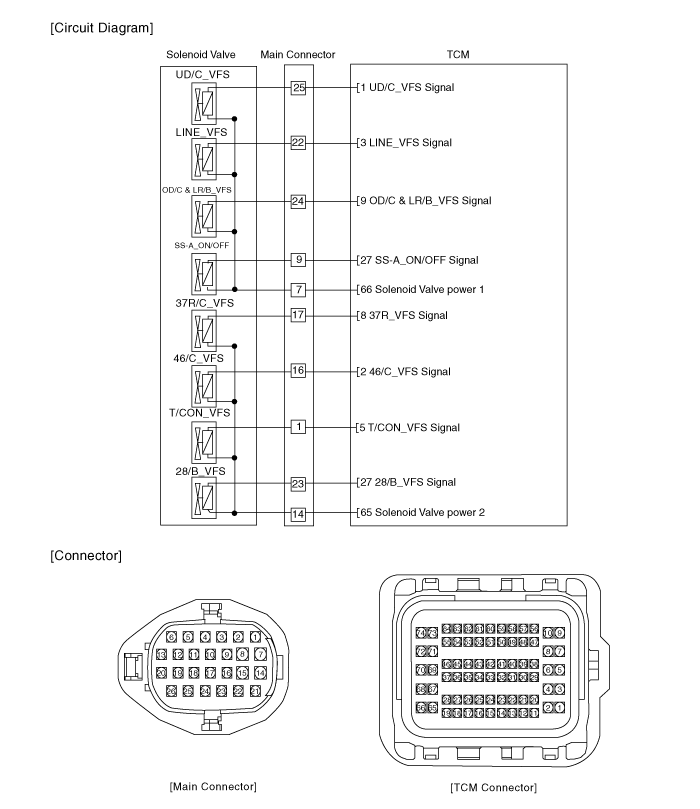

Принципиальная электрическая схема

Hyundai Palisade. Schematic diagrams

Процедуры ремонта
осмотр
Hyundai Palisade. Repair procedures
•
Процедуру проверки см. в руководстве по коду неисправности.
Удаление
Hyundai Palisade. Repair procedures
•
Будьте осторожны, чтобы не повредить детали, расположенные под автомобилем. (пол под крышкой, топливный фильтр, топливный бак и канистра) при подъем автомобиля с помощью подъемника.
(См. раздел «Общая информация» — «Точки подъема и опоры»)
•
Когда диагностические коды неисправностей (DTC) электромагнитного клапана горят, выполните следующую процедуру, чтобы заменить его.
•
Автоматическая коробка передач состоит из тонких компонентов. Будь осторожен не повредить деталь в процессе сборки и разборка.
•
Поддерживайте чистоту, чтобы посторонние вещества не попали попасть в автоматическую коробку передач.
•
Используйте фартук с покрытием, латексные перчатки и лоток из нержавеющей стали, чтобы предотвратить попадание постороннего предмета в коробку передач.
•
Жидкость для автоматической коробки передач (ATF) можно использовать повторно. Соберите его с помощью чистый 10-литровый стакан.
1.
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
2.
Снимите батарею и поддон для батареи.
(См. Электрическая система двигателя — «Аккумулятор»)
3.
Снимите воздуховод и воздушный фильтр в сборе.
(См. Механическая система двигателя — «Воздушный фильтр»)
4.
Снимите нижнюю крышку.
(См. Механическая система двигателя — «Машинное отделение под крышкой»)
5.
Слейте охлаждающую жидкость. (При наличии подогревателя ATF)
(См. Система охлаждения — «Охлаждающая жидкость»)
6.
Ослабьте сливную пробку (А) и установите ее на место после слива. АТФ полностью.
Момент затяжки :
33,3–43,1 Н·м (3,4–4,4 кгс·м, 24,6–31,8 фунт-фут)

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures
•
Замените прокладку перед повторной установкой сливной пробки.
7.

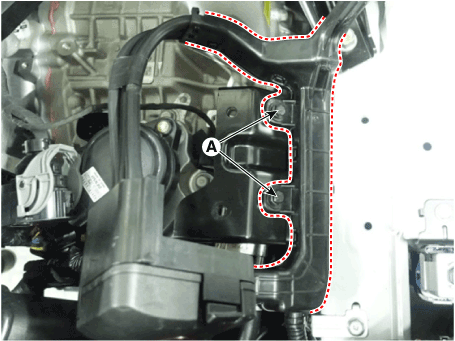

Ослабьте болты (А) и снимите кронштейн проводки.
Момент затяжки :
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

8.

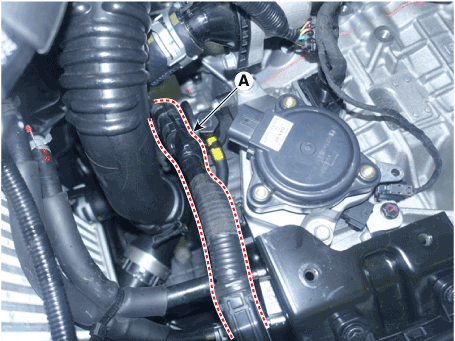

Ослабьте болты (А) и снимите скобу проводки аккумуляторной батареи.
Момент затяжки :
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

9.

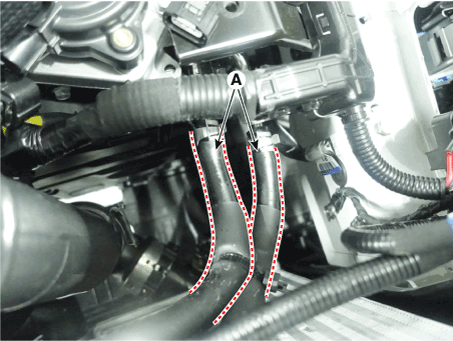

Снимите шланг охлаждения ATF (А).

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures
•
Аккуратно установите хомут, чтобы не повредить шланг.
•
Установите зажим в правильном направлении, чтобы он не мешал с другими частями.
•
После установки запустите двигатель и проверьте если есть утечки из шланга.
10.
Ослабьте верхние болты (А) крышки корпуса клапана.
Момент затяжки :
11,8–13,7 Н·м (1,2–1,4 кгс·м, 8,7–10,1 фунт-фут)

Hyundai Palisade. Repair procedures

11.
Ослабьте болты и снимите крышку корпуса клапана (А).
Момент затяжки :
11,8–13,7 Н·м (1,2–1,4 кгс·м, 8,7–10,1 фунт-фут)
Hyundai Palisade. Repair procedures
•
Будьте осторожны при снятии крышки корпуса клапана, потому что оставшаяся ATF остается в крышке гидроблока.

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures
•
Замените прокладку (А) перед повторной установкой клапана. покрытие кузова.
•
После установки запустите двигатель и проверьте если есть какие-либо утечки из крышки гидроблока.

Hyundai Palisade. Repair procedures

12.
Ослабьте болты и снимите главный жгут (А).
Момент затяжки :
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

13.
Ослабьте болты крепления опорного кронштейна (А).
Момент затяжки :
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

14.
Снимите опорный кронштейн (А).

Hyundai Palisade. Repair procedures

15.
Ослабьте болт (А).
Момент затяжки :
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

16.
Снимите электромагнитный клапан управления давлением в линии (А).

Hyundai Palisade. Repair procedures

Монтаж
1.
Для установки выполните процедуру удаления в обратном порядке.
2.
Залейте масло в автоматическую коробку передач и проверьте уровень масла.
(См. Система автоматической коробки передач — «Жидкость для автоматической коробки передач»)
3.
Сотрите диагностические коды неисправностей (DTC) с помощью диагностического прибора.
Hyundai Palisade. Repair procedures
•
Даже при отключении отрицательной клеммы аккумулятора, коды DTC не будут удалены. Поэтому обязательно очистите Коды неисправности с помощью диагностического прибора.
4.
Для предотвращения задержки запуска и ударов при переключении передач при ускорении и запустите, выполните обучение TCM после замены электромагнитного клапана.
(См. «Система управления автоматической коробкой передач — «Процедуры ремонта»)
Hyundai Palisade. Repair procedures
•
После проверки или замены уровня ATF обязательно удалите остатки ATF на картере коробки передач.
(Особенно следите за тем, чтобы остатки ATF удалялись между автоматическими картер коробки передач и крышка гидроблока)
