Hyundai Palisade: система впуска и выпуска / воздухоочиститель

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Механическая система двигателя / Впускная и выпускная система / Воздухоочиститель

Компоненты и расположение компонентов

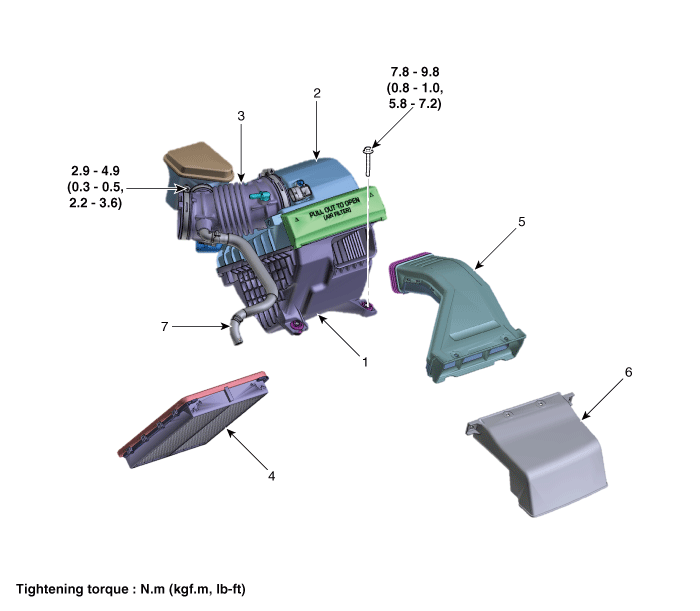

Компоненты

Hyundai Palisade. Components and components location

1. Корпус воздухоочистителя
2. Крышка воздухоочистителя
3. Шланг воздухозаборника
4. Элемент воздухоочистителя

5. Воздуховод
6. Экран воздухозаборника
7. Дыхательный шланг

Процедуры ремонта

Снятие и установка

Сборка воздухоочистителя

1.	Снимите кожух двигателя. (См. Двигатель и трансмиссия в сборе — «Крышка двигателя»)

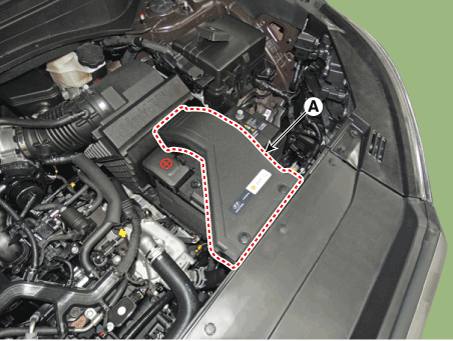

2.	Снимите воздуховод (А).

3.	Отсоедините положительную клемму аккумуляторной батареи.

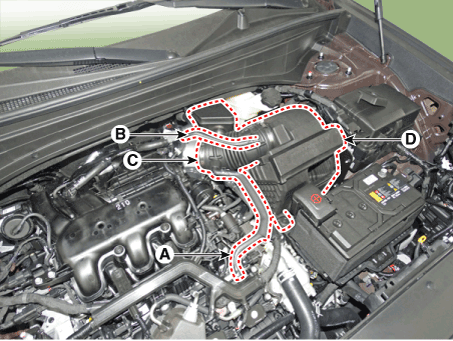

4.	Отсоедините шланг сапуна (А).

5.	Отсоедините вакуумный тормозной шланг (В).

6.	Отсоедините воздухозаборный шланг (С).

Снимите воздушный фильтр в сборе (D).

Момент затяжки

Зажим шланга :

2,9–4,9 Н·м (0,3–0,5 кгс·м, 2,2–3,6 фунт-фут)

Сборка воздухоочистителя:

7,8–9,8 Н·м (0,8–1,0 кгс·м, 5,8–7,2 фунт-фут)

Hyundai Palisade. Repair procedures

8.	Установите в порядке, обратном снятию.

Элемент воздухоочистителя

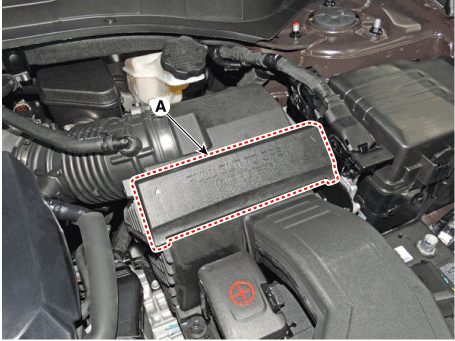

1.	Откройте крышку элемента воздухоочистителя (А), подняв воздухоочиститель вверх. ручка крышки элемента.

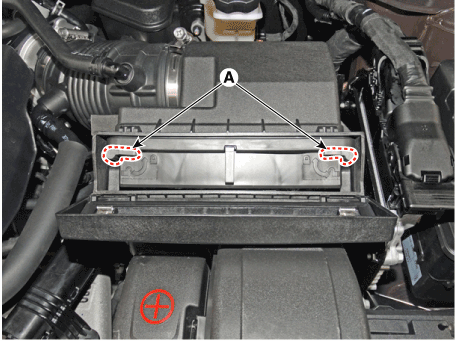

2.	Разблокируйте распределительный вал элемента воздушного фильтра (А), повернув его в направлении стрелки.

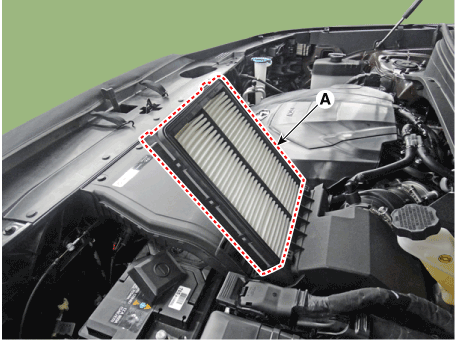

Замените элемент воздушного фильтра (А) новым.

Hyundai Palisade. Repair procedures

•	Возьмитесь за ручку и вытащите элемент воздушного фильтра.

4.	Заблокируйте распределительный вал элемента воздушного фильтра, а затем закройте воздушный фильтр. крышка элемента.
