Глушитель

Компоненты и расположение компонентов

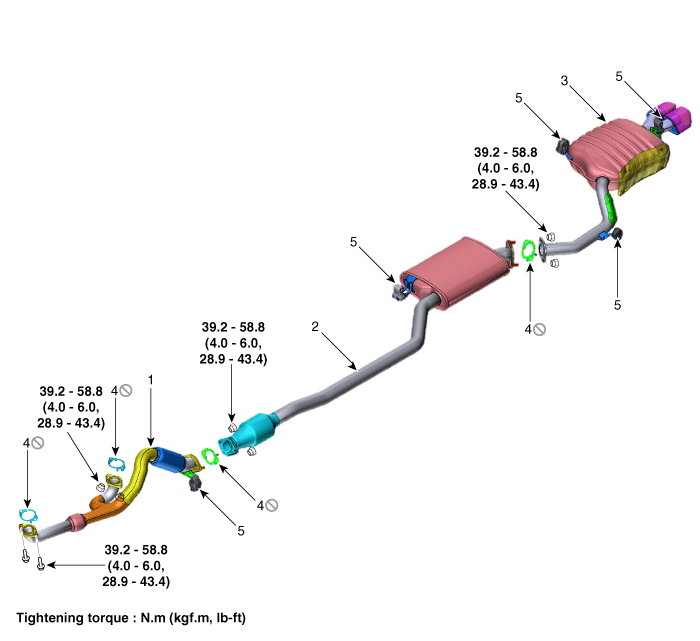

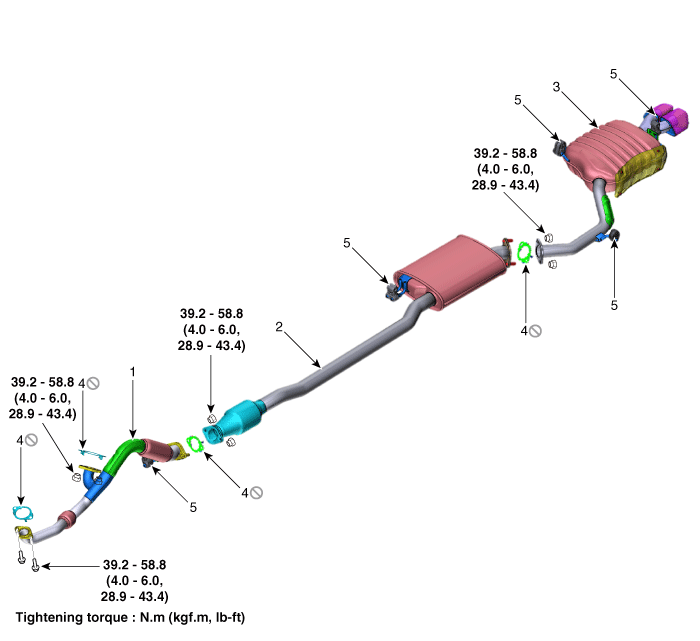

Компоненты

[2WD]

1. Передний глушитель 2. Каталитический нейтрализатор и центральный глушитель в сборе. 3. Задний глушитель

4. Прокладка 5. Вешалка

[полный привод]

1. Передний глушитель 2. Каталитический нейтрализатор и центральный глушитель в сборе. 3. Задний глушитель

4. Прокладка 5. Вешалка

Процедуры ремонта

Снятие и установка

Будьте осторожны, чтобы не повредить детали, расположенные под автомобилем. (пол под крышкой, топливный фильтр, топливный бак и канистра) при подъем автомобиля с помощью подъемника. (См. раздел «Общая информация» — «Точки подъема и опоры»)

Передний глушитель

1. 1
   Снимите крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)
2. 2
   Снимите кронштейн тяги ролика. (См. Двигатель и трансмиссия в сборе — «Подвеска двигателя»)
3. 3
   Снимите подрамник. (См. Система подвески — «Подрамник»)
4. 4

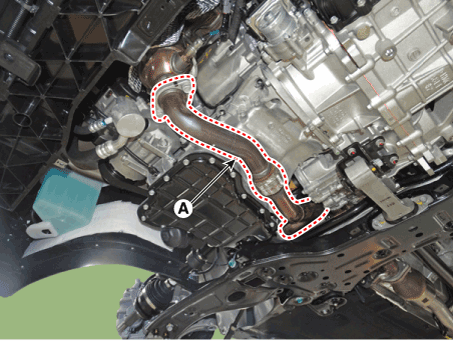

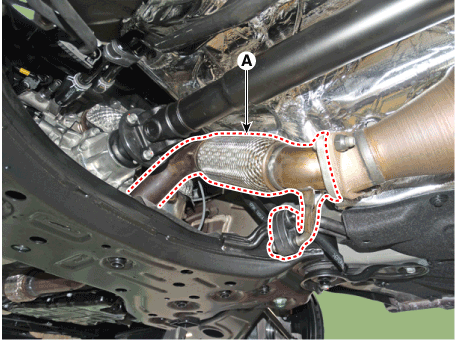

   Снимите передний глушитель (А).

   Момент затяжки : 39,2–59 Н·м





5. 5
   Установите в порядке, обратном снятию.

   При установке заменить на новые прокладки.

6. 6

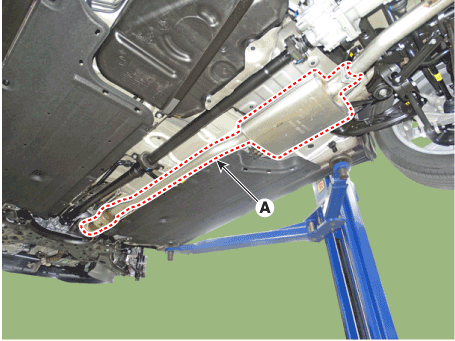

   Снимите каталитический нейтрализатор и центральный глушитель в сборе (А).

   Момент затяжки : 39,2–59 Н·м



7. 7
   Установите в порядке, обратном снятию.

   При установке заменить на новые прокладки.

8. 8

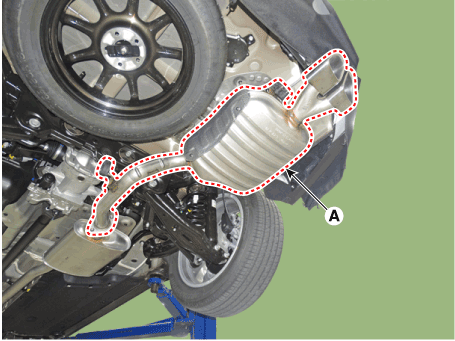

   Снимите задний глушитель (А).

   Момент затяжки : 39,2–59 Н·м



9. 9
   Установите в порядке, обратном снятию.

   При установке заменить на новые прокладки.

10. 10
    Проверьте, не повреждена ли зажимная часть каталитического нейтрализатора и центрального глушителя. узел поврежден или деформирован. Если глушитель слишком корродирован, чтобы его можно было зажать, замените каталитический нейтрализатор. и центральный глушитель в сборе.



11. 11

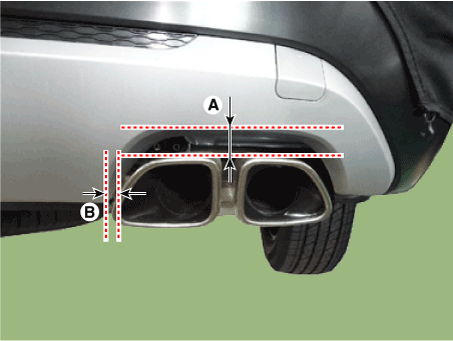

    Запишите зазор (A, B) между выхлопной трубой и задним бампером.



12. 12
    Снимите каталитический нейтрализатор и центральный глушитель в сборе (А).



13. 13

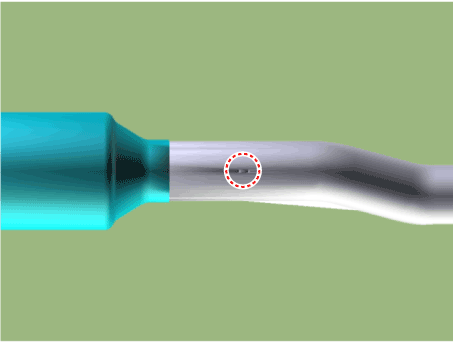

    Разрежьте каталитический нейтрализатор и центральный глушитель в сборе, как указано в инструкции. ниже.

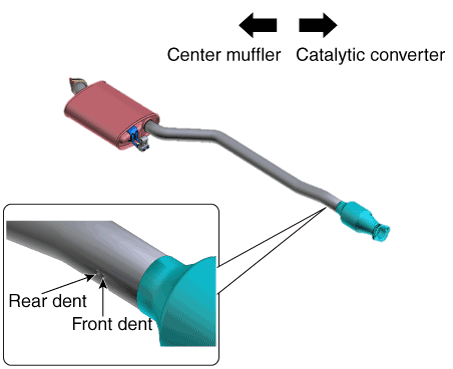

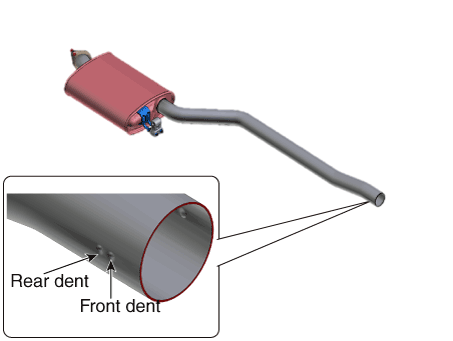

    • Вырежьте переднюю канавку глушителя.



    [Замена глушителя]

    • Вырежьте заднюю канавку сменного глушителя.



    Чтобы предотвратить утечку, удалите всю ржавчину на зажимном часть или заусенец на режущей части. Разрежьте трубу вертикально.

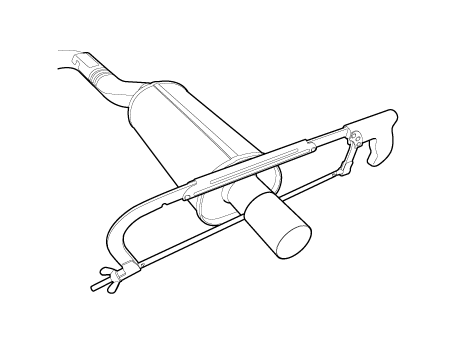

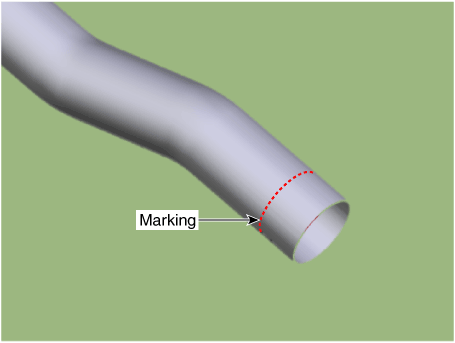

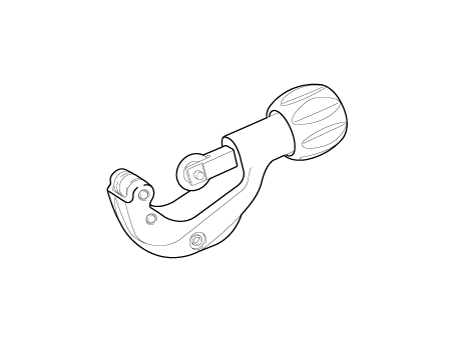

    Используйте труборез, чтобы разрезать трубу вертикально. Если труборез недоступен, используйте ножовку, как в процедура ниже. Отметьте положение резки, чтобы разрезать трубу вертикально. Отрежьте трубу по отмеченной линии с помощью ножовки.

14. 14
    Установите центральный глушитель.

    1. Установите каталитический нейтрализатор (А) и центральный глушитель (В). для замены, частично затянув гайки.

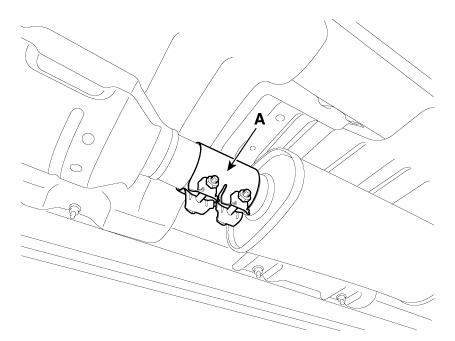

    2. Поместите зажим (А) между режущей частью каждой трубы и частично затяните хомут.



    3. Затяните каталитический нейтрализатор и центральный глушитель. заданный крутящий момент.

       Момент затяжки : 39,2–59 Н·м

    4. Сравните зазор между выхлопной трубой (или хвостовой частью) и задний бампер с замерами перед снятием центра глушитель в сборе.

       Если выхлопная труба установлена ​​иначе, чем исходное положение, бампер может быть поврежден теплом трубы или помехами между выхлопная труба и задний бампер.

    5. Не затягивайте хомут одновременно. Затяните зажимные гайки, чтобы заданный крутящий момент, по оборотам.

       Момент затяжки : 17,6–24 Н·м



       Не используйте повторно зажимы, которые были затянуты полностью. Повторное использование зажимов, которые были затянуты полностью может привести к утечке.

Каталитический нейтрализатор и центральный глушитель в сборе Задний глушитель Процедура замены каталитического нейтрализатора и центрального глушителя в сборе с использованием зажим По гарантии: Замените каталитический нейтрализатор и центральный глушитель в сборе. Гарантия закончилась: каталитические нейтрализаторы и центральный глушитель в сборе могут быть повреждены. заменяется в следующем порядке:
