Hyundai Palisade: система впуска и выпуска / впускной коллектор

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Механическая система двигателя / Впускная и выпускная система / Впускной коллектор

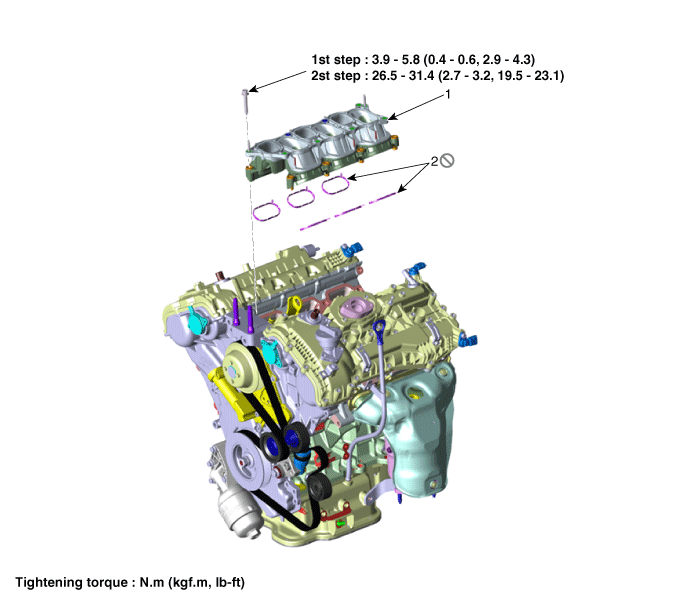

Компоненты и расположение компонентов
Компоненты

Hyundai Palisade. Components and components location

1. Впускной коллектор
2. Прокладка впускного коллектора

Процедуры ремонта
Снятие и установка
1.
Снимите кожух двигателя.
(См. Двигатель и трансмиссия в сборе — «Крышка двигателя»)
2.
Снимите воздушный фильтр в сборе.
(См. Система впуска и выпуска — «Воздухоочиститель»)
3.
Снимите расширительный бачок.
(См. Система впуска и выпуска — «Расширительный бак»)
4.

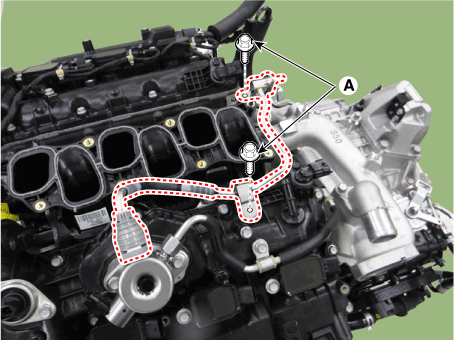

Снимите болты крепления топливопровода низкого давления (А).

Hyundai Palisade. Repair procedures

5.

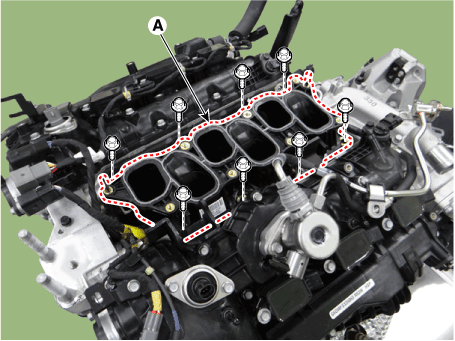

Снимите впускной коллектор (А).

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures
•
Закройте впускной канал головки блока цилиндров чистой тканевой тканью. материал или виниловое покрытие для предотвращения попадания посторонних материалов вход.
•
В противном случае охлаждающая жидкость двигателя может попасть во впускное отверстие. из вентиляционных отверстий головки блока цилиндров, вызывая проблемы в камерах сгорания двигателя.
6.
Установите в порядке, обратном снятию.
Hyundai Palisade. Repair procedures
•

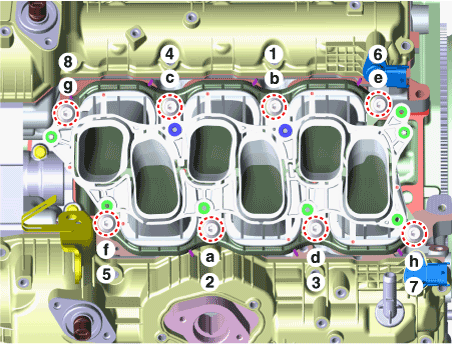

Затяните болты и гайки впускного коллектора в несколько проходит, как показано ниже.
Момент затяжки
Шаг 1: 3,9–5,9 Н·м (0,4–0,6 кгс·м, 2,9–4,3 фунт-фут)
Шаг 2: 26,5–31,4 Н·м (2,7–3,2 кгс·м, 19,5–23,1 фунт-фут)
Шаг 3: Повторите 2-й шаг дважды или более.

Hyundai Palisade. Repair procedures
