Уравнительный бак

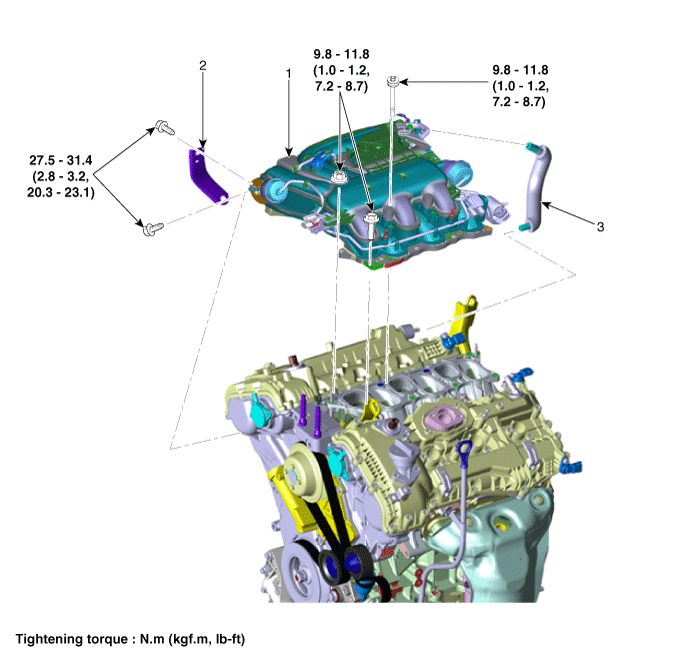

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

Снятие и установка

1. 1
   Снимите кожух двигателя. (См. Двигатель и трансмиссия в сборе — «Крышка двигателя»)
2. 2
   Снимите воздушный фильтр в сборе. (См. Система впуска и выпуска — «Воздухоочиститель»)
3. 3
   Отсоедините разъемы проводки и зажимы жгута и снимите проводку. защита вокруг расширительного бачка.

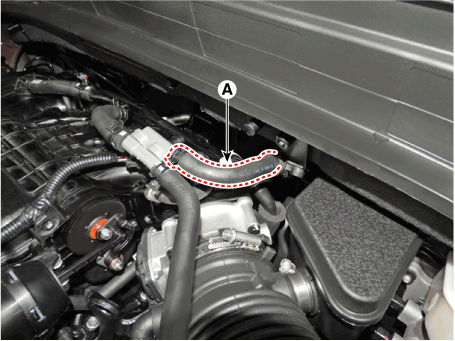

4. 4
   Отсоедините вакуумный шланг усилителя тормозов (А).

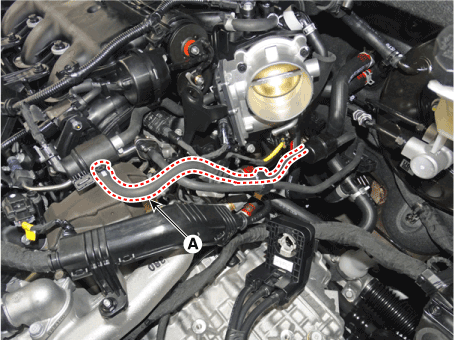

5. 5
   Отсоедините шланг (А) электромагнитного клапана управления продувкой (PCSV).

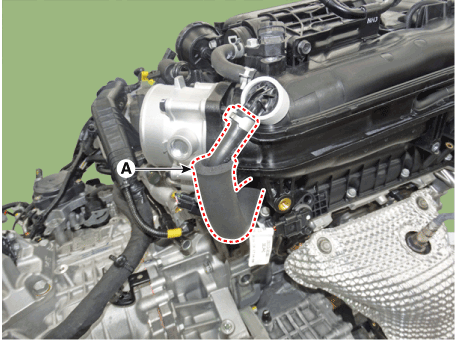

6. 6
   Отсоедините шланг принудительной вентиляции картера (PCV) (А).

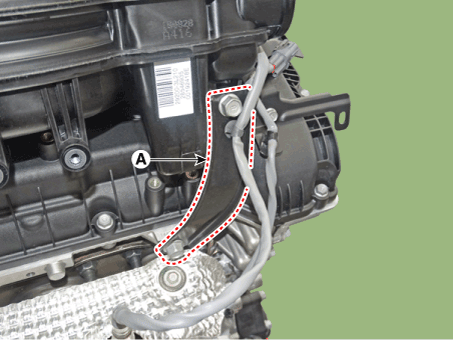

7. 7
   Снимите опору расширительного бачка (А).

   Момент затяжки : 27,5–31 Н·м

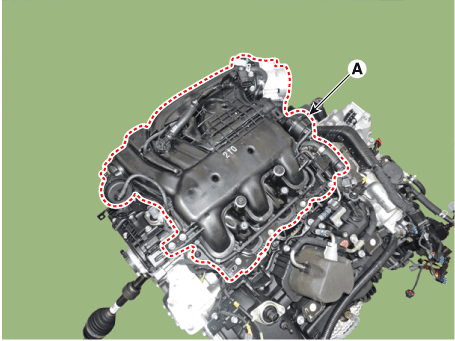

8. 8
   Снимите расширительный бачок (А).

   Момент затяжки : 9,8–11,8 Н·м



9. 9
   Установите в порядке, обратном снятию.
